| Номер в госреестре | 82257-21 |
| Наименование СИ | Анализаторы электробезопасности |
| Обозначение типа СИ | vPad |
| Изготовитель | "Datrend Systems Inc.", Канада |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы электробезопасности vPad (далее - анализаторы) предназначены для измерений напряжения переменного и постоянного тока, электрического сопротивления заземления и изоляции, силы постоянного и переменного тока и электрической мощности.
Анализаторы электробезопасности vPad конструктивно выполнены в специальном пластиковом защитном кейсе и представляют собой портативные электроизмерительные приборы в виде блока, который выполняет все контрольно-измерительные процессы, и смартфона или планшета на базе Android, который обеспечивает пользовательский интерфейс. Принцип действия анализаторов заключается в преобразовании входного аналогового сигнала с помощью АТ ЦП и последующей математической обработки измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на дисплее смартфона или планшета.
К анализаторам данного типа относятся модификации vPad-Mini и vPad-Rugged 2, которые отличаются конструкцией, массогабаритными параметрами, функциональными возможностями и метрологическими характеристиками.
На лицевой панели анализаторов нанесено наименование модификации анализаторов, расположены разъем сетевого питания, входные разъёмы, предназначенные для присоединения измерительных проводов, тестовая розетка для подсоединения тестируемого оборудования к источнику переменного напряжения, а также разъёмы для подключения рабочих частей тестируемого оборудования, индикатор подключения сети, индикатор напряжения в тестовой розетке, линейный предохранитель, кроме того в модификации vPad-Rugged 2 расположен разъём подключения коммутационного провода планшета, разъём «GND» - защитное заземление, контакты тестового резистора «1 Ом» и контроля тока утечки «1 мкА», порт XBUS для подключения внешних устройств. В крышку специального защитного кейса модификации vPad-Mini встроен смартфон, а в модификации vPad-Rugged 2 - планшет.
Управление анализаторами, выбор режимов работы и специальных функций при измерениях осуществляются при помощи смартфона или планшета. Для проведения измерений тестируемые приборы и оборудование непосредственно подключают к анализаторам. Процесс измерения отображается на дисплее смартфона или планшета в виде цифровых значений результатов измерений, индикаторов режимов измерений, единиц измерений и предупреждающих сообщений.
Серийный номер, идентифицирующий каждый экземпляр анализаторов, нанесен на информационной табличке, на задней стороне защитного кейса в форме буквенно-цифрового обозначения.
Нанесение знака поверки на анализаторы не предусмотрено.

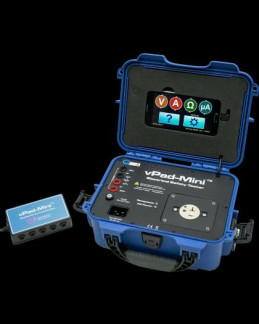

Фотографии общего вида анализаторов представлены на рисунках 1 и 2.
Пломбирование анализаторов предусмотрено в виде наклейки фирмы производителя с надписью «WARRANTY VOID IF REMOVED» (гарантия аннулируется в случае ее удаления) на одном из винтов, скрепляющих корпус анализаторов.
Программное обеспечение (ПО), установленное на смартфон или планшет, предназначено для управления анализаторами, проведения измерений, обработки, записи и хранения результатов измерений.
ПО не оказывает влияния на нормируемые метрологические характеристики.
Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
| Mini | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | vPad-Mini |
| Номер версии (идентификационный номер) ПО | не ниже 2.12.9 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные программного обеспечения для модификации vPad-Rugged 2_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | vPad-EQT |
| Номер версии (идентификационный номер) ПО | не ниже 1.02.0 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| vPad-Mini | vPad-Rugged 2 | |
| Диапазон измерений напряжения питающей сети частотой 50 Гц (среднеквадратическое значение), В | от 90 до 264 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения питающей сети, В | ± (0,02-иШм. + 0,2 В) | |
| Диапазон измерений напряжения (среднеквадратичное значение) в режиме измерения напряжения между двумя точками, В | от 0 до 300 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения в режиме измерения напряжения между двумя точками, В | ± 3,6 | ± 3,2 |
| Диапазон измерений напряжения (среднеквадратичное значение) в режиме измерения микропотенциала между двумя точками, мВ | - | от 0 до 19999 |
| Пределы допускаемой абсолютной погрешности измерений напряжения в режиме измерения микропотенциала между двумя точками, мВ | - | ± (0,01Иизм. + 1 мВ) |
| Диапазон измерений электрического сопротивления заземления, Ом | от 0 до 2 | |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления заземления, Ом | ± (0,01 •Rrnia. + 0,01 Ом) | ± (0,01^изм. + 0,02 Ом) |
| Наименование характеристики | Значение для модификации | |
| vPad-Mini | vPad-Rugged 2 | |
| Диапазон измерений электрического сопротивления изоляции, МОм | - | от 0,1 до 999,9 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления изоляции при рабочем напряжении 50 В и 100 В, МОм в диапазоне измерений от 0,1 до 0,9 МОм включительно в диапазоне измерений от 1 до 9,9 МОм включительно в диапазоне измерений от 10 до 99,9 МОм включительно | - | ± (0,01^изм. + 0,1 МОм) ± (0,02^изм. + 0,2 МОм) ± (0,05^Шм. + 0,2 МОм) |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления изоляции при рабочем напряжении 250 В и 500 В, МОм в диапазоне измерений от 0,5 до 4,9 МОм включительно в диапазоне измерений от 5 до 49 МОм включительно в диапазоне измерений от 50 до 999,9 МОм включительно | - | ± (0,01^изм. + 0,1 МОм) ± (0,02^Шм. + 0,2 МОм) ± (0,05^Шм. + 0,2 МОм) |
| Диапазон измерений силы переменного тока нагрузки, А | от 0 до 19,99 | |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока нагрузки, А | ± (0,02ТШм. + 0,2 A) | |
| Диапазон измерений электрической мощности, Вт | - | от 0 до 2400 |
| Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт | - | ± ^^^изм. + 5 Вт) |
| Диапазон измерений силы тока утечки, мА | от 0 до 19,999 | |
| Пределы допускаемой абсолютной погрешности измерений силы тока утечки, мкА в диапазоне частот от 0 Гц (постоянный ток) до 150 Гц включительно в диапазоне частот свыше 150 Гц до 1 МГц | ± (0,01-W + 1 мкА) не нормируется | |
Примечания:
Иизм. - измеренное значение напряжения, мВ, В;
RM-.u - измеренное значение электрического сопротивления заземления или сопротивления изоляции, Ом или МОм;
!изм. - измеренное значение силы переменного тока нагрузки или силы тока утечки, А или мА; Pизм. - измеренное значение электрической мощности, Вт
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |
| vPad-Mini | vPad-Rugged 2 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 90 до 264 50 | |
| Габаритные размеры (длина х ширина х высота), мм | 260x202x116 | 365x284x120 |
| Масса, кг, не более | 1,9 | 4,1 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +40 90 | |
наносится на информационную табличку на задней стороне анализаторов, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор электробезопасности | vPad-Mini или vPad-Rugged 2 | 1 шт. |
| Шнур питания | 3000-011 | 1 шт. |
| Кабель с зажимом Кельвина | 3140-475 | 1 шт. |
| Распределительная коробка для прикладных деталей vPad-Mini1 | 7400-094 | 1 шт. |
| Комплект измерительных принадлежностей1 | - | 1 компл. |
| Руководство по эксплуатации2 | - | 1 экз. |
| 1 - Дополнительная опция. Поставляется по согласованию с Заказчиком. 2 - Допускается поставка в электронном виде. | ||
приведены в разделах 5 «Работа с vPad-Mini» и 6 «Работа с vPad-Rugged 2» руководства по эксплуатации.
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 29.05.2018 № 1053 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2-109 Гц
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1106 до 100 А
Приказ Росстандарта от 14.05.2015 № 575 Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110"8 до 100 А в диапазоне частот от 1 • 10-1 до 1106 Гц с изменениями, внесенными Приказом Росстандарта от 05.12.2019 № 2863
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
Техническая документация фирмы-изготовителя «Datrend Systems Inc.».
