Трансформаторы тока ТВ-220, 82258-21

82258-21
Трансформаторы тока ТВ-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 82258-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТВ-220
Изготовитель ПО "Уралэлектротяжмаш", г. Свердловск
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТВ-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.

Трансформаторы тока выпущены в следующих модификациях ТВ-220-25, ТВ-220/25, ТВ-220/25 У2, ТВ-220-I У2, которые отличаются друг от друга значениями номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузки.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТВ-220-25, зав. № 1004-1, 1004-2, 1004-3, модификации ТВ-220/25, зав. № 2189-1, 978-2, 978-3, 1912-1, 1912-2, 1912-3, 1954-1, 1954-2, 1954-3, модификации ТВ-220/25 У2, зав. № 2213-3, 2214-1, 2214-2, 2270-1, 2270-2, 2270-3, 2275-1, 2275-2, 2275-3, 2381-1, 2381-2, 2381-3, 2047-1, 2047-2, 2047-3, 2735-1, 2735-2, 2735-3, модификации ТВ-220-I У2, зав. № 3761-1, 3761-2, 3761-3, 3620-1, 3620-2, 3620-3.

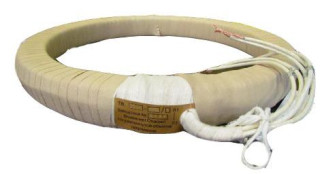

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-220-25

Наименование характеристики

Значение для заводских номеров

1004-1, 1004-2, 1004-3

Номинальный первичный ток 11ном, А

1000

Номинальный вторичный ток Ьном, А

5

Номинальная частота £юм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

1

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

Таблица 2 - Метрологические характеристики трансформаторов тока ТВ-220/25

Наименование характеристики

Значение для заводских номеров

2189-1,

978-2,

978-3

1912-1,

1912-2,

1912-3

1954-1,

1954-2,

1954-3

Номинальный первичный ток Ьном, А

600

1000

600; 1000

Номинальный вторичный ток Ьном, А

5

5

5

Номинальная частота £юм, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

10

20

10; 20

Наименование характеристики

Значение для заводских номеров

2213-3,

2214-1, 2214-2

2270-1, 2270-2, 2270-3, 2275-1, 2275-2, 2275-3, 2381-1, 2381-2, 2381-3, 2047-1, 2047-2, 2047-3, 2735-1, 2735-2, 2735-3

Номинальный первичный ток Ьном, А

600

1000

Номинальный вторичный ток Ьном, А

5

5

Номинальная частота йюм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

10

20

Таблица 4 - Метрологические характеристики трансформаторов тока ТВ-220-I У2

Наименование характеристики

Значение для заводских номеров

3761-1, 3761-2, 3761-3, 3620-1, 3620-2, 3620-3

Номинальный первичный ток Ьном, А

1000

Номинальный вторичный ток Ьном, А

5

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

аблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТВ-220-25 (ТВ-220/25, ТВ-220/25 У2, ТВ-220-I У2)

1 шт.

Паспорт

ТВ-220-25 (ТВ-220/25, ТВ-220/25 У2, ТВ-220-I У2)

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя

82258-21
Номер в ГРСИ РФ:
82258-21
Производитель / заявитель:
ПО "Уралэлектротяжмаш", г. Свердловск
Год регистрации:
2021
