| Номер в госреестре | 82259-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ-220 УХЛ3 |
| Изготовитель | Открытое акционерное общество "Энергомеханический завод" (ОАО "ЭМЗ"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВ-220 УХЛ3 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока относятся к встроенным трансформаторам тока с одной вторичной обмоткой. Трансформаторы тока устанавливаются на заземляемой части вводов выключателя. Трансформаторы тока предназначены для установки в корпус выключателя в среде элегаза. Первичной обмоткой служит изолированный на номинальное напряжение токопровод ввода выключателя. Магнитопровод трансформаторов тока заключен в коробку, на которую наматывается вторичная обмотка. Активная часть трансформаторов тока помещена в защитный кожух.
К трансформаторам тока данного типа относятся трансформаторы тока ТВ-220 УХЛ3, зав. № 1-51, 2-51, 3-51.

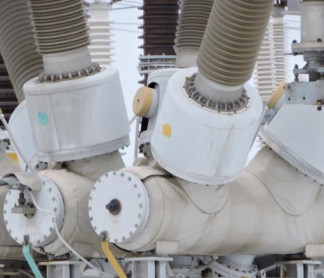

Общий вид средства измерений приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку, установленную на корпусе трансформатора.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 1-51, 2-51, 3-51 | |
| Номинальный первичный ток Ьном, А | 1200 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВ-220 УХЛ3 | 1 шт. |
| Паспорт | ТВ-220 УХЛ3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
