| Номер в госреестре | 82260-21 |
| Наименование СИ | Спектрометры аэрозолей диффузионные |
| Обозначение типа СИ | ДСА-М |
| Изготовитель | Общество с ограниченной ответственностью "Аэрозольные приборы" (ООО "Аэрозольные приборы"), г. Новосибирск |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры аэрозолей диффузионные ДСА-М (далее - спектрометры) предназначены для измерения счетной концентрации и размеров частиц при контроле технологических сред и чистоты рабочих помещений.
Принцип работы спектрометров основан на определении коэффициента диффузии по измеренному коэффициенту проскока - доле частиц, прошедшей через ступень диффузионной батареи без осаждения. Размер аэрозольных частиц определяется по эффективности осаждения этих частиц, зависящей от коэффициента их диффузии в газовом потоке.
Конструктивно спектрометр состоит из стационарного моноблока. В корпусе спектрометров размещены 5 основных модулей: модуль диффузионной батареи (ДБ); модуль конденсационного укрупнителя (КУ); модуль фотоэлектрического счетчика частиц (ФСЧ); модуль аспирационный (МА); модуль питания и управления и насосная станция.
Диффузионная батарея состоит из десяти последовательно соединенных секций, каждая из которых имеет пакет сеток и выходной патрубок, снабженный электроуправляемым клапаном. Первая секция имеет также входной патрубок для ввода анализируемого аэрозоля в батарею. Выходы всех секций батареи через электроуправляемые клапаны соединены с общим коллектором. Входной патрубок и патрубок общего выхода расположены на передней панели модуля.
Модуль конденсационного укрупнителя предназначен для укрупнения высокодисперсных частиц исследуемого аэрозоля до размера около 1 мкм, позволяющего их регистрировать с помощью фотоэлектрического счетчика. Модуль имеет патрубок для ввода укрупняемого аэрозоля и патрубок для подачи фильтрованного воздуха в источник пара. В качестве рабочего вещества в КУ используется дибутилфталат (ДБФ).
Модуль фотоэлектрического счетчика частиц предназначен для определения концентрации частиц после их укрупнения в КУ. Модуль содержит блоки ФЭУ, осветителя и переключения диафрагм.
Модуль аспирационный состоит из аспиратора, успокоителей потоков, блока регулировки расходов и предназначен для контроля и регулирования воздушных и аэрозольных потоков в пневматическом тракте прибора.
Насосная станция представляет собой 2 насоса, установленных на специальной площадке через амортизационные прокладки для снижения вибраций и шума.
Модуль питания и управления состоит из блока питания (+3,3В, +5 В, ±12 В, +24 В) и контроллера.
Совместная работа устройств достигается путем соответствующей коммутации пневматических каналов модулей. Управление и обмен данными осуществляется через персональный компьютер с помощью специальной управляющей программы.
Общий вид спектрометров с указанием мест нанесения знака утверждения типа и пломбировки приведен на рисунке 1. Пломбировка спектрометров осуществляется пломбированием задних верхних винтов на левой и правой боковой панели спектрометра. Нанесение знака поверки на спектрометры не предусмотрено.

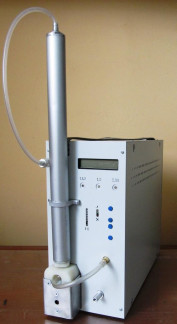

Рисунок 1 - Общий вид спектрометров и схема пломбировки от несанкционированного доступа
Спектрометры имеют встроенное программное обеспечение (ПО) Firmware v.17 и внешнее ПО «Dsa.exe», предназначенное для визуализации измеренных данных, а также для управления спектрометром с помощью персонального компьютера.
ПО позволяет производить настройку параметров отображения результатов измерений, устанавливать режимы измерений, копировать результаты измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Firmware v.17 | Dsa.exe |
| Номер версии (идентификационный номер) | не ниже 17 | не ниже 3.6.0.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений размеров частиц, мкм | от 0,01 до 1,1 |
| Диапазон измерений счетной концентрации аэрозольных частиц, см-3 | от 10 до 3 105 |
| Пределы допускаемой относительной погрешности измерений размеров частиц, % | ±20 |
| Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % | ±20 |
| Номинальный объемный расход пробы через измерительную ячейку, дм3/мин | 1 |
| Пределы допускаемой относительной погрешности установки объемного расхода воздуха, % | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Потребляемая мощность анализаторов ВА, не более | 70 |
| Габаритные размеры, мм, не более: -длина -ширина -высота | 350 120 420 |
| Масса, кг, не более | 7 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80, без конденсации от 84 до 106,7 |
наносится на переднюю панель корпуса спектрометров в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
| Таблица 4 - Комплект поставки спектрометров | ||
| Наименование | Обозначение | Количество |
| 1 Спектрометр аэрозолей диффузионный в составе: | ДСА-М | 1 шт. |
| 1.1 Спектрометр | - | 1 шт. |
| 1.2 Сетевой шнур питания | - | 1 шт. |
| 1.3 Информационный кабель RS-232 - RS-232 (COM-COM) | 1 шт. | |
| 1.4 Информационный кабель USB (type A - type B) | 1 шт. | |
| 2 IBM PC совместимый компьютер с операционной системой Windows | 1 шт. | |
| 3 Программное обеспечение | Dsa.exe | 1 CD |
| 4 Руководство по эксплуатации | - | 1 экз. |
| 5 Паспорт | RU.03534038.00001-02 34 01 - ПС | 1 экз. |
| 6 Методика поверки | МП-640-011-20 | 1 экз. |
приведены в руководстве по эксплуатации «Спектрометры аэрозолей диффузионные ДСА-М. Руководство по эксплуатации», глава 3.
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
ТУ 26.51.41.002.16571911-2017 Диффузионный спектрометр аэрозолей ДСА-М. Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
