Колонки топливораздаточные ДЖЕНЕРАЛ ПАМПС-М/Н, 82263-21

Назначение

Колонки топливораздаточные ДЖЕНЕРАЛ ПАМПС-М/Н (далее - колонка), предназначены для измерения объема топлива (бензин и дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетнорасчетных операций.

Описание

Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.

На пульте дистанционного управления, установленном в операторской, задается доза. При снятии раздаточного крана автоматически включается электродвигатель. Под воздействием разряжения, создаваемого помпой, топливо из резервуара через фильтр с обратным клапаном поступает в насосный моноблок. Насос подает топливо в измеритель объема и далее, через электромагнитный клапан, индикатор воздуха, разрывную муфту, раздаточный шланг и раздаточный кран в бак потребителя. Отделение паров воздуха и топлива происходит в вихревой камере насосного моноблока.

Вращательное движение коленчатого вала измерителя объема через соединительную муфту передается на вал датчика расхода и преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - БИУ).

БИУ осуществляет подсчет и отображение на указателях разовой выдачи информации о количестве выданного топлива.

В состав БИУ входят:

-    узел отсчетного устройства;

-    узел индикации;

-    узел пуска и защиты электродвигателей.

При оснащении колонки системой возврата паров топлива из бака автомобиля в резервуар, пары из бака через коаксиальный пистолет, коаксиальный рукав, газовую помпу поступают через возвратную магистраль в резервуар. Системой возврата паров может комплектоваться каждая гидравлическая система.

Колонка состоит из гидравлического блока (далее - гидроблока) фирмы изготовителя BЕNNETT (США) и БИУ. Гидроблок может состоять из 1,2,3,4 или 5 самостоятельных гидравлических модулей, каждый из которых, в свою очередь, может распределять топливо через один или два раздаточных рукава.

Гидравлический модуль состоит из следующих основных узлов: насосный моноблок, электромагнитные клапаны, измерители объема с датчиками импульсов, разрывные муфты, индикаторы воздуха, раздаточные рукава и раздаточные краны.

БИУ имеет два модуля индикации.

Раздаточные рукава в колонке располагаются в модуле стоек.

Колонки выпущены в следующих модификациях 36.2.1.0.0.0, 50.2.1.0.0.0, которые отличаются друг от друга техническими характеристиками, указанными в таблице 4.

К колонкам данного типа относятся колонки ДЖЕНЕРАЛ ПАМПС-М/Н модификации

36.2.1.0.0.0 заводские номера 11Т012379, 11Т012377, 11Т012378, 11Т01600, 11Т01599, модификации 50.2.1.0.0.0 заводские номера 11Т012233, 11Т012388, 11Т012397, 11Т012396.

Место нанесения заводских номеров - табличка, укрепленная на каркасе колонки.

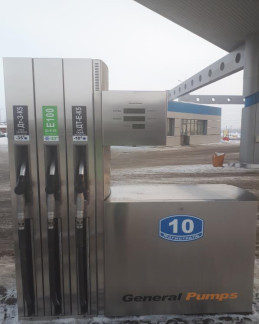

Общий вид колонки и место нанесения заводских номеров приведено на рисунке 1, места пломбирования на рисунках 2 - 3.

Табличка с указанием заводских номеров Рисунок 1 - Общий вид колонки и место нанесения заводских номеров

Программное обеспечение

Пломба поверителя

Программное обеспечение (ПО) колонок является встроенным, метрологически значимая часть ПО имеет функции определения объёма выданной жидкости, вывода информации об объёме выданной жидкости и ее стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены жидкости, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно -вычислительным устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется, а также защищен паролем администратора.

Конструкция колонки обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно в колонках имеется механическая защита и отсутствие программно-аппаратных интерфейсов связи. Конструкция колонки исключает возможность несанкционированного влияния на ПО колонки и измерительную информацию.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования корпуса и тумблера "Настройка/работа" электронно -вычислительного устройства в положении "Работа", равно как и не могут быть изменены параметры работы ПО.

Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.

Идентификационные данные ПО колонки приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Остальные технические характеристики в зависимости от исполнения

Таблица 5 - Маркировка взрывозащиты

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

указаны в разделе 2 Руководства по эксплуатации на колонки ДЖЕНЕРАЛ ПАМПС-М/Н.

Нормативные документы, устанавливающие требования кколонкам топливораздаточным ДЖЕНЕРАЛ ПАМПС-М/Н

Приказ Росстандарта № 256 от 7.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
