| Номер в госреестре | 82264-21 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | ДЖЕНЕРАЛ ПАМПС-М |
| Изготовитель | Общество с ограниченной ответственностью "НЕВСКАЯ ЗВЕЗДА" (ООО "НЕВСКАЯ ЗВЕЗДА"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные ДЖЕНЕРАЛ ПАМПС-М (далее - колонка), предназначены для измерения объема топлива (бензин и дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетнорасчетных операций.
Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.
На пульте дистанционного управления, установленном в операторской, задается доза. При снятии раздаточного крана автоматически включается электродвигатель. Под воздействием разряжения, создаваемого помпой, топливо из резервуара через фильтр с обратным клапаном поступает в насосный моноблок. Насос подает топливо в измеритель объема и далее, через электромагнитный клапан, индикатор воздуха, разрывную муфту, раздаточный шланг и раздаточный кран в бак потребителя. Отделение паров воздуха и топлива происходит в вихревой камере насосного моноблока.
Вращательное движение коленчатого вала измерителя объема через соединительную муфту передается на вал датчика расхода и преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - БИУ).
БИУ осуществляет подсчет и отображение на указателях разовой выдачи информации о количестве выданного топлива.
В состав БИУ входят:
- узел отсчетного устройства;
- узел индикации;
- узел пуска и защиты электродвигателей.
При оснащении колонки системой возврата паров топлива из бака автомобиля в резервуар, пары из бака через коаксиальный пистолет, коаксиальный рукав, газовую помпу поступают через возвратную магистраль в резервуар. Системой возврата паров может комплектоваться каждая гидравлическая система.
Колонка состоит из гидравлического блока (далее - гидроблока) фирмы изготовителя BЕNNETT (США) и БИУ. Гидроблок может состоять из 1,2,3,4 или 5 самостоятельных гидравлических модулей, каждый из которых, в свою очередь, может распределять топливо через один или два раздаточных рукава.
Гидравлический модуль состоит из следующих основных узлов: насосный моноблок, электромагнитные клапаны, измерители объема с датчиками импульсов, разрывные муфты, индикаторы воздуха, раздаточные рукава и раздаточные краны.
Раздаточные рукава в колонке располагаются в модуле стоек.
Колонки выпущены в следующих модификациях 24.1.1.0.0.0, 33.2.1.0.0.0, которые отличаются друг от друга техническими характеристиками указанными в таблице 3.
К колонкам данного типа относятся колонки ДЖЕНЕРАЛ ПАМПС-М модификации
24.1.1.0.0.0 заводские номера 09G0251, 09G0252, модификации 33.2.1.0.0.0 заводские номера 11Т01572, 11Т01573.

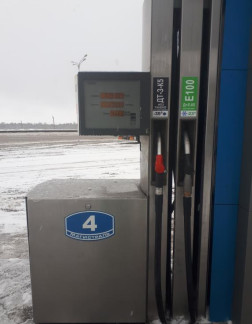

Общий вид колонки и место нанесения заводских номеров приведено на рисунке 1, места пломбирования на рисунках 2 - 3.
Пломбировочная проволока Пломба поверителя
Отсутствует.
Основные метрологические и технические характеристики приведены в таблицах 2 - 3.
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности в диапазоне рабочих температур окружающей среды и топлива, % | ±0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Минимальный расход, л/мин | 5 |
| Минимальная доза выдачи топлива, л | 5 |
| Тип гидравлики | Напорная/всасывающая |
| Номинальное напряжение питания от сети переменного тока, В | 220 ±10% |
| Номинальная частота сети переменного тока, Гц | 50±1 |
| Максимальная потребляемая мощность колонки, кВА, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -40 до +50 от 30 до 100 |
| Температура выдаваемого топлива, °С: - для бензина - для дизельного топлива | от -40 до +35 от -40 до +50 |
| Характеристика | заводские номера: 09G0251, 09G0252. | заводские номера: 11Т01572, 11Т01573. |
| Номинальный расход топлива через один рукав колонки, л/мин | 50 | 80 |
| Количество видов отпускаемого топлива | 2 | 3 |
| Количество раздаточных пистолетов | 4 | 3 |
| Габаритные размеры (ДхШхВ), мм, не более | 1220x578x1835 | 1700x578x1835 |
| Масса, кг, не более | 290 | 345 |
Таблица 4 - Маркировка взрывозащиты
| Заводской номер | Номер сертификата |
| № 09G0251, № 09G0252, № 11Т01572, № 11Т01573 | СТВ № РОСС Яи.ГБ04.В01855 |
наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.
Таблица 5 - - Комплектность средства измерений
| Наименование | Количество |
| Колонка топливораздаточная: - ДЖЕНЕРАЛ ПАМПС-М (заводские номера 09G0251, 09G0252, 11Т01572, 11Т01573) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
указаны в разделе 2 Руководства по эксплуатации на колонки ДЖЕНЕРАЛ ПАМПС-М.
