| Номер в госреестре | 82268-21 |
| Наименование СИ | Модули весоизмерительные |
| Обозначение типа СИ | Альфа М |
| Изготовитель | Закрытое акционерное общество "Альфа-Эталон МВК" (ЗАО "Альфа-Эталон МВК"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 19.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули весоизмерительные Альфа М (далее - модули) предназначены для измерений массы подвижного состава при статическом взвешивании.
Принцип действия модулей основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе, с последующим его преобразованием в аналогово-цифровом преобразователе (далее - АЦП) индикатора в цифровой код. Далее измеренное значение массы выводится на дисплей индикатора и/или передается на внешние электронные устройства (принтер, персональный компьютеру (ПК), вторичный дисплей).
Модули состоят из грузоприемного устройства (далее - ГПУ), датчиков в количестве 2 или 4 шт., весоизмерительных приборов - индикаторы по ГОСТ OIML R 76-1—2011 (Т.2.2.2) и соединительных проводов.
Модули применяются в весах или используются самостоятельно для измерений массы физических объектов.
В модулях используются:
- датчики весоизмерительные тензорезисторные сжатия 740, производства «Utilcell», Испания, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 50842-12;
- и/или датчики весоизмерительные тензорезисторные QS, модификации QS, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер 78206-20;
- и/или датчики SB, SQ, HSX, IL, U, AM, XSB, модификации SQ, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер 77382-20;
- и/или датчики ZS, CLC, WLS, SDS, EDS, модификаций ZS, WLS, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер 75819-19;
- индикаторы типа СТТ, моделей СТТ (без дисплея, с выходом на ПК) и СТТ-SWIFT, производства ЗАО «Альфа-Эталон МВК», Россия.
Индикаторы имеют по два последовательных интерфейса RS232/RS485 для подключения модулей к ПК.
Модули выпускаются:
- однодиапазонными - модификаций: Альфа М-5; Альфа М-10; Альфа М-15; Альфа М-20; Альфа М-30;
- двухинтервальными - модификаций: Альфа М-1 и Альфа М-50.
ГПУ представляет собой механическую конструкцию, состоящую из опорных элементов с установленными на них датчиками.
Модули имеют следующие обозначения Альфа М-Т-Y, где Альфа М - обозначение типа;
Т - максимальная нагрузка в тоннах;
Y - количество датчиков в модуле.

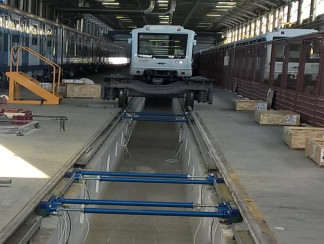

Общий вид ГПУ модулей представлен на рисунке 1, индикаторов на рисунке 2.
Места пломбировки от несанкционированного доступа к настройкам и нанесения знака поверки на рисунке представлены на рисунке 3.
На ГПУ и панель индикатора модуля прикрепляется фирменная маркировочная наклейка, разрушающаяся при удалении и содержащая следующую информацию, нанесенную типографским способом:
а) CTT-SWIFT б) СТТ
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение типа весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- заводской номер;
- обозначение типа и серийный номер индикатора.
Общий вид фирменной маркировочной наклейки представлен на рисунке 4.
№ изделия_
Класс точности средний (III)
С
С
Место нанесения знака утверждения типа
Действительная цена деления d, кг_
Поверочный интервал е, кг_
Индикатор_серийный №_
Версия программного обеспечения_
Электропитание 195,5 ~ 253 В; 49~51 Гц
Предельные значения температуры: ГПУ -10 оС/+40 '
Индикатор -10 оС/+40 _Год выпуска 20__
Регистрационный номер в ФИФОЕИ
ГОСТ OIML R 76-1-2011 ТУ_
Максимальная нагрузка Мах, кг_
Минимальная нагрузка Min, кг_
Модуль весоизмерительный Альфа М Модификация Альфа М_
Рисунок 4 - Общий вид фирменной маркировочной наклейки
Программное обеспечение (ПО) модулей является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО).
ПО выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых данных индикатора, и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.
Идентификационным признаком ПО служит номер версии, который доступен в сервисном режиме.
Идентификационные данные ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для индикатора | |
| СТТ | СТТ-SWIFT | |
| Идентификационное наименование ПО | - | |
| Номер версии (идентификационный номер) ПО | V. 1.xxx | |
| Цифровой идентификатор ПО | -* | |
| где х - принимает значения от 0 до 9. * Данные недоступны, так как данное ПО после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. | ||
Класс точности по ГОСТ OIML R 76-1-2011 ..............................................................средний (III).
Значения Min, Мах, е, d, пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m) и число поверочных интервалов (n) приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Обозначение | Max, | Min, | d = е, | Интервалы нагрузки, | mpe, | n |
| модулей | т | т | кг | т | кг | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0,004 до 0,1 включ. | ±0,1 | |||||
| Альфа М-1-Y | 0,6 | 0,004 | 0,2 | св. 0,1 до 0,4 включ | ±0,2 | 3000 |
| св. 0,4 до 0,6 включ. | ±0,3 | |||||
| 1 | 0,5 | св. 0,6 до 1 включ. | ±0,5 | 2000 | ||
| от 0,04 до 1 включ. | ±1 | |||||
| Альфа М-5-Y | 5 | 0,04 | 2 | св. 1 до 4 включ. | ±2 | 2500 |
| св. 4 до 5 включ. | ±3 | |||||
| Альфа М-10-Y | 10 | 0,1 | 5 | от 0,1 до 2,5 включ. | ±2,5 | |
| св.2,5 до 10 включ. | ±5 | 2000 | ||||
| Альфа М-15-Y | 15 | 0,2 | 10 | от 0,2 до 5 включ. | ±5 | |
| св. 0,5 до 15 включ. | ±10 | 1500 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Альфа М-20-Y | 20 | 0,2 | 10 | от 0,2 до 5 включ. | ±5 | 2000 |
| св. 5 до 20 включ. | ±10 | |||||
| Альфа М-30-Y | 30 | 0,4 | 20 | от 0,4 до 10 включ. | ±10 | 1500 |
| св. 10 до 30 включ. | ±20 | |||||
| Альфа М-50-Y | 30 | 0,2 | 10 | от 0,2 до 5 включ. | ±5 | 3000 |
| св 5 до 20 включ. | ±10 | |||||
| св.20 до 30 включ. | ±15 | |||||
| 50 | 20 | св. 30 до 50 включ. | ±20 | 2500 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более | 4 |
| Диапазон первоначальной установки нуля, % от Мах, не более | 20 |
| Показания индикации массы, кг, не более | Мах +9е |
| Диапазон выборки массы тары (Т), % от Мах | от 0 до 100 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочей температуры индикаторов (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °С | от -10 до +40 |
| Особый диапазон рабочих температур, °С, для ГПУ с датчиками: - 740 - QS - SQ - ZS, WLS | от -30 до +40 от -40 до +40 от -40 до +40 от -40 до +40 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц | от 195,5 до 253 от 49 до 51 |
| Потребляемая мощность, В-A, не более | 500 |
| Время установления показаний, с, не более | 3 |
| Габаритные размеры платформы ГПУ весов, мм: - длина - ширина - высота | от 250 до 5000 от 250 до 3000 от 80 до 1200 |
| Масса платформы ГПУ весов, кг, не более | 3500 |
наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на фирменную маркировочную наклейку, закрепленную на боковой стороне ГПУ и на корпусе индикатора, графическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль весоизмерительный (исполнение по заказу) | Альфа М | 1 комп. |
| Руководство по эксплуатации | Альфа М.01.000РЭ | 1 экз. |
| Паспорт | Альфа М.01.000ПС | 1 экз. |
приведены в руководстве по эксплуатации (раздел 1).
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ТУ 28.29.3-003-64543844-2020 Модули весоизмерительные Альфа М. Технические
условия
| Зарегистрировано поверок | 215 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
