| Номер в госреестре | 82270-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110 |
| Изготовитель | Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110 (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

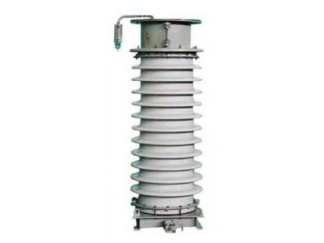

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значение | |
| НКФ-110-57 У1 | НКФ-110-83 У1 | |
| Заводской номер | 6043, 6066, 3743, 14139, 20101, 23492 | 60688, 60733, 31228 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | 110/V3 |
| Номинальное напряжение вторичной обмотки, В | 100/V3 | 100/V3 |
| Класс точности вторичной обмотки | 0,5; 1; 3 | 0,5; 1; 3 |
| Номинальная мощность вторичной обмотки, В •А: - основной - дополнительной | 400;600; 1200 1200 | 400;600; 1200 1200 |
| Предельная мощность вторичных обмоток, В-А | 2000 | 2000 |
| Номинальная частота, Гц | 50 | 50 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (зав. №№ 6043, 6066, 3743, 14139, 20101, 23492) | НКФ-110-57 У1 | 6 шт. |
| Трансформатор напряжения (зав. №№ 60688, 60733, 31228) | НКФ-110-83 У1 | 3 шт. |
| Трансформатор напряжения НКФ-110-57 У1. Паспорт | - | 6 экз. |
| Трансформатор напряжения НКФ-110-83 У1. Паспорт | - | 3 экз. |
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-110
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
