| Номер в госреестре | 82274-21 |
| Наименование СИ | Преобразователи температуры измерительные |
| Обозначение типа СИ | SBWZ |
| Изготовитель | Temperature Controls (Pty) Ltd., Южная Африка |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры измерительные SBWZ (далее - ПТИ) предназначены для измерений температуры различных сред.
К преобразователям температуры измерительным данного типа относятся преобразователи температуры измерительные SBWZ с заводскими номерами 1ТТ030; 1ТТ031; 2ТТ030 и 2ТТ031.
Принцип действия ПТИ основан на явлении изменения электрического сопротивления чувствительного элемента от температуры измеряемой среды, с последующим преобразованием изменения электрического сопротивления в электрический непрерывный выходной сигнал постоянного тока от 4 до 20 мА пропорциональный измеренной температуре.
В качестве чувствительного элемента в конструкции ПТИ применены резистивные датчики температуры (RTD) с номинальным сопротивлением 100 Ом. Чувствительный элемент подключается к первичному измерительному преобразователю по трехпроводной схеме. В качестве первичных измерительных преобразователей используются трансмиттеры температуры SBWZ фирмы Shanghai Feilong Meters and Electronics Co, Ltd.
Чувствительный элемент ПТИ помещен в защитную арматуру стержневого типа из нержавеющей стали без штуцера с коммутационной головкой. Трансмиттер SBWZ размещен в коммутационной головке и закреплен двумя винтами. Трансмиттер SBWZ имеет 5 клемм: 3 клеммы для подключения чувствительного элемента и 2 клеммы для подключения питания.
Конфигурирование ПТИ проводится с помощью потенциометров, шлицы которых выведены на верхнюю крышку корпуса трансмиттера.

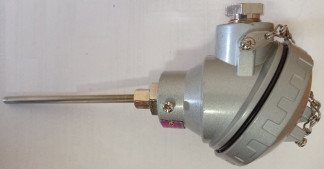

Общий вид ИП представлен на рисунке 1.
Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений осуществляется с помощью наклейки пломбированием шлицов
Рисунок 2 - Схема пломбирования
потенциометров, с помощью которых проводится настройка интервала измерений трансмиттера. Схема пломбировки приведена на рисунке 2.
Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на корпус коммутационной головки ПТИ. Места расположения заводских номеров представлены на рисунке 3.
Встроенное ПО ПТИ является фиксированным, не загружаемым и размещается в неразборном корпусе трансмиттера.
Специальных средств защиты встроенного ПО ПТИ, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных или непреднамеренного изменений ПО не требуется.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО ПТИ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | SBWZ |
| Номер версии ПО, не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
приведены в таблице 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная статическая характеристика (НСХ) чувствительного элемента (RTD) ПТИ по МЭК 60751 | Pt100 |
| Номинальное сопротивление RTD, Ro, Ом | 100 |
| Наименование характеристики | Значение |
| Температурный коэффициент RTD, а, °С-1 | 0,00385 |
| Диапазон измерений температуры, °С | от 0 до 100 |
| Выходной сигнал ПТИ пропорциональный настроенному интервалу измерений температуры, мА | от 4 до 20 |
| Пределы допускаемого отклонения сопротивления RTD от НСХ в температурном эквиваленте (ARTD), °С | ±(0,3 + 0,005- |t|) |
| Пределы допускаемой основной погрешности * трансмиттера ПТИ, приведенной к интервалу измерений, % | ±0,2 |
| Пределы допускаемой дополнительной погрешности * трансмиттера, приведенной к интервалу измерений, вызванной отклонением температуры окружающего воздуха от 25 °С в диапазоне рабочих температур, %/°С | ±0,03 |
| * - Пределы допускаемой основной или дополнительной абсолютной погрешности ПТИ измерений температуры вычисляют по формуле .дсшуск_ ± /д2 + д2 дпти _ ±v дк™ + ^BWZ, где Дsвwz - значения пределов допускаемой основной или дополнительной абсолютной погрешности трансмиттера ПТИ, °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания ПТИ, В постоянного тока | от 12 до 36 |
| Сопротивление нагрузки, Ом, не более | 1000 |
| Г абаритные размеры коммутационной головки ПТИ (Д х Ш х В), мм, не более | 98 х 82 х 85 |
| Масса ПТИ, кг, не более | 0,4 |
| Диаметр монтажной части ПТИ, мм, не более | 6 |
| Длина монтажной части чувствительного элемента, мм, не более - ИП зав. №№ 1ТТ030; 1ТТ031; 2ТТ030; 2ТТ031 | 120 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха при температуре воздуха 35 °С и более низкой, без конденсации влаги, %, не более | от -40 до +85 от 84,0 до 106,7 95 |
наносится на титульный лист документа «Преобразователь температуры измерительный SBWZ. Паспорт и инструкция по эксплуатации» печатным способом.
Таблица 4 - Комплектность_
| Наименование изделия или документа | Обозначение | Количество |
| Преобразователи температуры измерительные SBWZ | Преобразователь температуры измерительный SBWZ зав. №№ 1ТТ030; 1ТТ031; 2ТТ030; 2ТТ031 | 4 шт. |
| Преобразователь температуры измерительный SBWZ. Паспорт и инструкция по эксплуатации | - | л * 4 экз. |
| * - 1 экземпляр паспорта на каждый заводской номер ПТИ | ||
приведены в эксплуатационном документе «Преобразователь температуры измерительный SBWZ. Паспорт и инструкция по эксплуатации» в разделе 6.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы изготовителя
