Измерители длины кабельных изделий ИД, 82276-21

Измерители длины кабельных изделий ИД (далее - измерители) предназначены для измерения длины кабельных изделий.

Документы

Карточка СИ

Номер в госреестре	82276-21
Наименование СИ	Измерители длины кабельных изделий
Обозначение типа СИ	ИД
Изготовитель	Общество с ограниченной ответственностью "НПО Редвилл" (ООО "НПО Редвилл"), г. Томск
Год регистрации	2021
Срок свидетельства	19.07.2026
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Измерители представляют собой измерительную установку, содержащую электромеханическое метражное устройство (далее - МУ) и универсальный электронный счётчик длины СДУ-1 (далее - счётчик).

МУ содержит импульсный датчик (энкодер), вырабатывающий известное число импульсов на каждый полный оборот мерного колеса. Счётчик воспринимает импульсы датчика, и по их количеству и частоте следования рассчитывает и отображает на индикаторе длину кабельного изделия.

Измерение длины происходит в процессе движения кабельного изделия через метражное устройство измерителей при соприкосновении с мерным колесом в ИД-5 или с зубчатыми шкивами, объединёнными ременной передачей, в ИД-25, ИД-50 и ИД-110.

Считывание информации с измерителей выполняют визуально с индикаторов счётчика или удаленно с помощью устройств, подключенных к измерителю через цифровые интерфейсы.

Измерители выпускаются в четырех модификациях: ИД-5, ИД-25, ИД-50, ИД-110. Модификации отличаются допускаемым диаметром измеряемого кабельного изделия и конструктивным исполнением.

Обозначение модификации измерителей складывается из позиций: ИД-Х, где Х -значение допускаемого диаметра кабельного изделия, выраженного в миллиметрах (для ИД-25, ИД-50, ИД-110).

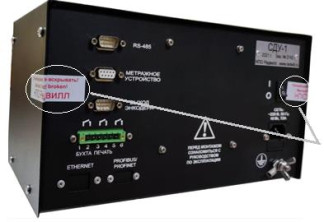

Конструкция счётчиков обеспечивает ограничение доступа ко внутренним элементам, влияющим на метрологические характеристики. Пломбы в виде наклеек наносят на рёбра счётчика с захватом задней панели и боковой грани счётчика согласно рисунку 1.

Заводской номер измерителя наносится на маркировочную табличку методом металлографии. Формат заводского номера «ХХХХХ» в соответствии с рисунком 2.

ИД-50

2021 г. Зав. №21064

о ГПГ о

НПО Редвилл www.redwill.ru

Рисунок 2 - Маркировочная табличка измерителей Знак поверки на измеритель не наносится.

Общий вид измерителей длины кабельных изделий ИД представлен на рисунках 3-6.

Программное обеспечение

Измерители имеют встроенное и полностью метрологически значимое программное обеспечение (ПО). ПО идентифицируется автоматически при включении измерителей посредством вывода на индикатор счётчика идентификационного наименования и номера версии ПО в соответствии с таблицей 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	1.01
Номер версии (идентификационный номер) ПО	не ниже 1.01
Цифровой идентификатор ПО	-

ПО предназначено для обработки сигналов энкодера с последующим пересчётом в единицы длины, хранения программ и последних результатов измерений длины в энергонезависимой памяти, отображения данных на индикаторе счётчика, управления дискретными выходами и для связи с внешними устройствами посредством цифровых интерфейсов.

В измерителях предусмотрена аппаратная защита ПО от преднамеренных и непреднамеренных изменений, реализованная изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения, записи и изменения микропрограммы. Для предотвращения несанкционированного вскрытия и доступа к микроконтроллеру изготовителем проводится опломбирование корпуса электронного счётчика длины СДУ-1. Доступ к сервисным функциям введения конструктивных параметров метражных устройств и поправки, выполняемых микроконтроллером, защищён паролем.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики измерителей нормированы с учётом влияния ПО.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификации
Наименование характеристики	ИД-5 ИД-25 ИД-50 ИД-110
Диапазон измерений длины, м	от 0,000 до 999 9991)
Цена единицы наименьшего разряда, м	0,001; 0,01; 0,1; 11}
Пределы допускаемой относительной погрешности измерений длины, %	± 0,2
1)В измерителях реализован алгоритм индикации с плавающей запятой, который подразумевает её сдвиг вправо по мере заполнения индикатора счётчика до полного её исчезновения при измерении длин более 99 999,9 м.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для модификации
Наименование характеристики	ИД-5	ИД-25	ИД-50	ИД-110
Допускаемый диаметр кабельного изделия, мм	без ограничений	от 1 до 25	от 3 до 50	от 5 до 110
Габаритные размеры метражного устройства, мм, не более
-длина	140	410	610	700
-высота	120	350	480	460
-ширина	80	195	260	800
Габаритные размеры счётчика, мм, не более
-длина		320
-высота		210
-ширина		190
Масса метражного устройства, кг, не более	2	25	40	70
Масса счётчика, кг, не более	5

Наименование характеристики	Значение для модификации
	ИД-5	ИД-25	ИД-50	ИД-110
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность при температуре плюс 45 °С, %, не более -атмосферное давление, кПа	от +15 до +45 95 от 96 до 104
Параметры электрического питания: -напряжение переменного тока, В - частота переменного тока, Г ц	220±22 50±1
Потребляемая мощность, Вт, не более	10
Полная мощность, В-А, не более	30
Диаметр мерного колеса МУ-5, мм	78
Количество зубов на шкиве метражного устройства, шт	-	60	100	100
Шаг зубов ремня метражного устройства, мм	-	5
Разрешение энкодера, импульсов/оборот	1000
Рекомендуемая скорость движения кабельного изделия, м/мин, не более	500	400	250	100
Наличие цифровых интерфейсов	RS-4851), Profibus-DP1), RS-2321}, Ethernet1)
Наличие и назначение дискретных выходов -окончание намотки бухты -команда на маркировку изделия -сброс счётчика общей длины -дублирование импульсов фаз А, В энкодера	сухие контакты (реле)2) сухие контакты (реле)2) сухие контакты (реле)2) открытый коллектор 3)
Средняя наработка на отказ, ч	15000
Средний срок службы, лет	7
^Поставляется по отдельному заказу. ^Коммутируемое напряжение переменное или постоянное - не более 40 В при токе не более 0,2 А. 3)Нагрузочная способность выхода до 0,05 А при постоянном напряжении составляет не более 30 В.

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и металлографическим способом на маркировочную табличку.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Метражное устройство МУ-Х	-	11) шт.
Счётчик электронный СДУ-1	-	1 шт.
Комплект кабелей: кабель сетевого питания; кабель связи	-	1 шт.
ЗИП: плавкий предохранитель 2А	-	1 шт.
Измерители длины кабельных изделий ИД. Методика поверки	МП 429-2021	1 экз.
Измерители длины кабельных изделий ИД. Руководство по эксплуатации	-	1 экз.
Измерители длины кабельных изделий ИД. Паспорт	-	1 экз.
Кронштейн для установки счётчика СДУ-1 и блока управления пневмоприводом	-	12) шт.
Стойка счётчика Ст1-0	-	13) шт.
Промышленный интерфейс RS-485	-	13) шт.
Интерфейс RS-232	-	13) шт.
Промышленный интерфейс Ethernet	-	13) шт.
Промышленный интерфейс Profibus	-	13) шт.
Пневмопривод с блоком управления пневмоприводом	-	14) шт.
Стойка метражного устройства Ст3 -1	-	15) шт.
Стойка метражного устройства Ст4-1	-	15) шт.
1)МУ-Х - модель метражного устройства МУ-5, МУ-25, МУ-50 или МУ-110 согласно выбранной модификации измерителя. 2)Поставляется по отдельному заказу только для ИД-5, ИД-25 и ИД-50. 3)Поставляется по отдельному заказу. 4)Входит в комплект поставки ИД-50, ИД-110, для ИД-25 поставляется по отдельному заказу, для ИД-5 не поставляется. 5)Стойка Ст4-1 поставляется по отдельному заказу для ИД-110, стойка Ст3 -1 поставляется по отдельному заказу для ИД-5, ИД-25 и ИД-50.
