Толщиномеры покрытий магнитные MТ-101-00, МТ-101-01, MТ-201-00, МТ-201-01, МТ-201-02 (далее по тексту - толщиномеры) предназначены для измерений толщины диэлектрических или проводящих немагнитных покрытий, нанесенных на ферромагнитное основание.
Толщиномеры покрытий магнитные MТ-101-00, МТ-101-01, MТ-201-00, МТ-201-01, МТ-201-02 (далее по тексту - толщиномеры) предназначены для измерений толщины диэлектрических или проводящих немагнитных покрытий, нанесенных на ферромагнитное основание.
Номер в госреестре | 82277-21 |
Наименование СИ | Толщиномеры покрытий магнитные |
Обозначение типа СИ | MТ-101-00, МТ-101-01, MТ-201-00, МТ-201-01, МТ-201-02 |
Изготовитель | Общество с ограниченной ответственностью "Научно-производственная компания "Контроль. Измерение. Диагностика." (ООО "НПК "К. И. Д."), Московская обл., г. Химки |
Год регистрации | 2021 |
Срок свидетельства | 19.07.2026 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Толщиномеры покрытий магнитные MТ-101-00, МТ-101-01, MТ-201-00, МТ-201-01, МТ-201-02 (далее по тексту - толщиномеры) предназначены для измерений толщины диэлектрических или проводящих немагнитных покрытий, нанесенных на ферромагнитное основание.
Принцип действия толщиномеров основан на взаимодействии магнитного поля с материалом контролируемого изделия, в результате чего регистрируется ЭДС, возникающая при изменении магнитного сопротивления в электрической цепи "преобразователь-подложка". Величина ЭДС пересчитывается микропроцессором в число, равное значению измеряемой толщины покрытия в микрометрах и выводится на жидкокристаллический цифровой индикатор.
Толщиномеры состоят из электронного блока и магнитоиндукционного преобразователя, соединенным с электронным блоком кабелем.

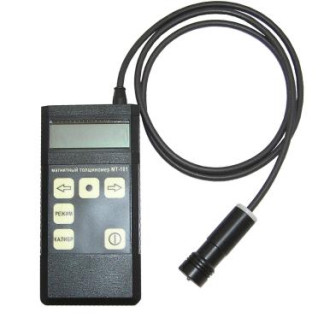

Толщиномеры выпускаются в пяти модификациях: МТ-101-00, МТ-101-01, МТ-201-00, МТ-201-01, МТ-201-02. Общий вид толщиномеров представлен на рисунке 1.
Конструкция толщиномеров предусматривает пломбирование электронного блока от несанкционированного доступа. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. У модификаций МТ-101-00, МТ-101-01 пломбируется винт внутри батарейного отсека, а у модификаций МТ-201-00, МТ-201-01, МТ-201-02 - верхний правый винт крышки корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
для модификаций МТ -101-00, МТ -101-01 для модификаций МТ-201-00, МТ-201-01,
(внутри батарейного отсека) МТ-201-02
Рисунок 2 - Схема пломбировки от несанкционированного доступа
В толщиномерах установлено программное обеспечение (ПО), которое предназначено для управления режимами работы, сбора и обработки данных, визуализации результатов измерений. ПО устанавливается при изготовлении прибора и не имеет возможности считывания и индикации.
Конструкция толщиномера исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные отсутствуют.
Защита программного обеспечения толщиномера соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений толщины покрытий, мкм |
|
- МТ-101-00 |
от 10 до 2100 |
- МТ-101-01 |
от 20 до 5000 |
- МТ-201-00 |
от 5 до 2100 |
- МТ-201-01 |
от 10 до 5000 |
- МТ-201-02 |
от 50 до 20000 |
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм |
|
- МТ-101-00, МТ-101-01 |
±(1,0+0,05-Х) |
- МТ-201-00, МТ-201-01 |
±(1,0+0,03-Х) |
- МТ-201-02 |
±(10,0+0,03-Х) |
Примечание: Х - измеренное значение толщины, мкм |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры электронного блока (ДХШ*В), мм, не более - МТ-101-00, МТ-101-01 |
120x60x25 |
- МТ-201-00, МТ-201-01, МТ-201-02 |
160x85x30 |
Габаритные размеры преобразователя (0xB), мм, не более - МТ-101-00, МТ-101-01, МТ-201-00, МТ-201-01 |
020x60 |
- МТ-201-02 |
040x75 |
Масса, кг, не более |
|
- МТ-101-00, МТ-101-01 |
0,20 |
- МТ-201-00, МТ-201-01 |
0,30 |
- МТ-201-02 |
0,35 |
Параметры электрического питания: Ток, потребляемый от батареи, мА, не более |
|
- МТ-101-00, МТ-101-01 |
15 |
- МТ-201-00, МТ-201-01 |
4 |
- МТ-201-02 |
8 |
Условия эксплуатации: |
|
Температура окружающей среды, °С |
от 0 до +40 |
наносится методом фотолитографии на табличку электронного блока, расположенную на его задней панели и на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Толщиномер покрытий магнитный |
МТ-101-00/ МТ-101-01/ МТ-201-00/ МТ-201-01/ МТ-201-02 |
1 шт. |
Мера толщины покрытия |
- |
1 шт. |
Образец основания |
- |
1 шт. |
Футляр |
- |
1 шт. |
Паспорт |
Толщиномеры покрытий магнитные МТ-101-00, МТ-101-01/ Толщиномеры покрытий магнитные МТ-201-00, МТ-201-01, МТ-201-02. Паспорт. |
1 экз. |
Методика поверки |
МП 203-3-2021 |
1 экз. |
раздел 7 Паспорта.
ТУ-26.51.66-001-36972322-2020. Толщиномеры покрытий магнитные МТ-101-00, МТ-101-01, МТ-201-00, МТ-201-01, МТ-201-02. Технические условия.
Зарегистрировано поверок | 654 |
Поверителей | 38 |
Актуальность данных | 21.11.2024 |
