Устройства весоизмерительные автоматические WPL, MCheck2, 82278-21

Назначение

Устройства весоизмерительные автоматические WPL, MCheck2 (далее — средства измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее средства измерений. Измерительная информация может быть сохранена в запоминающем устройстве и/или передано на периферийное устройство.

Средства измерений представляют собой устройства весоизмерительные автоматические по ГОСТ Р 54796-2011 классов точности XIII(1) и/или Y(a).

Средства измерений имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и включают в себя следующие функциональные узлы, связанные друг с другом интерфейсами связи:

-    грузоприемное устройство (далее — ГПУ), включающее в себя весоизмерительные тензометрические датчики с аналоговым выходным сигналом;

-    одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельные узлы;

-    два или более ленточных грузовых конвейера;

-    блок управления, включающий в себя электронные устройства, устройство обработки аналоговых данных (аналого-цифровой преобразователь) и управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, устройства питания и коммутации;

-    устройство управления, совмещенное с показывающим устройством в виде графического дисплея с чувствительным экраном.

Функциональные узлы могут быть выполнены в отдельных корпусах, объединены в одном корпусе с одним или несколькими узлами или заключены в электрический шкаф. ГПУ, грузовые конвейеры, электронные устройства могут быть установлены на общей опорной раме или индивидуальных опорных рамах.

В состав средства измерений, в зависимости от его исполнения (устройства для сортировки по массе, устройства для этикетирования массы и/или стоимости взвешенного объекта), также могут быть включены датчики нахождения объекта измерений на ГПУ, устройства отбраковки/сортировки, печатающие устройства, устройства обнаружения металлов в объектах измерений (металлодетекторы), сканеры для чтения штрих-кодов и т.д.

Модификации средств измерений представляют собой исполнения, различные по составу модулей и их компоновке.

Обозначение модификаций исполнения WPL имеет вид WPLX1X2, где:

Xi - условное обозначение исполнения ГПУ и печатающего устройства: 9000+; 9500+;

X2 - условное обозначение метрологических и технических характеристик в соответствии с таблицами 2 - 7. Индекс принимает значение от 1 до 9 включительно.

Обозначение модификаций исполнения MCheck2 имеет вид MCheck2-X, где:

X - условное обозначение метрологических и технических характеристик в соответствии с таблицами 7 - 8. Индекс принимает значение от 1 до 6 включительно.

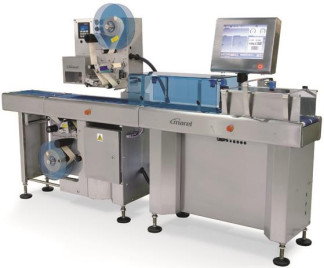

Общий вид модификаций средств измерений в соответствии с их исполнениями приведены на рисунках 1-2.

Маркировочная табличка средства измерений содержит следующие основные данные:

-    наименование (или идентификационный знак) изготовителя;

-    обозначение модификации средства измерений;

-    заводской номер средства измерений;

-    обозначение класса(ов) точности;

-    знак утверждения типа;

-    максимальная скорость грузовой транспортной системы для измеряемого значения

массы;

-    максимальная скорость взвешивания, нагрузок/мин (если применимо);

-    значения: максимальной нагрузки Max (Maxi поддиапазонов взвешивания для многоинтервальных средств измерений), минимальной нагрузки Min, поверочного деления e (ei поддиапазонов взвешивания для многоинтервальных средств измерений), диапазона уравновешивания тары;

-    диапазон температуры.

Основные метрологические характеристики (Max (Maxi), Min, e (ei)) также отображаются на дисплее или на дополнительной маркировочной табличке рядом с ним.

Схема пломбировки от несанкционированного доступа определяется исполнением средства измерений и приведена на рисунках 3 - 5. Знак поверки наносится на свидетельство о поверке средства измерений в соответствии с действующим законодательством.

ТЛ- 'Т:Г,

Крепежный элемент датчика

Крепление датчика к опорной раме средства измерений

Разъем соединения сигнального кабеля датчика к АЦП

Рисунок 3 — Схема пломбировки конструктивных элементов средств измерений исполнений WPL механическими средствами защиты (разрушаемая наклейка; пластиковая или свинцовая пломба)

Пломбировка весоизмерительного датчика и узла встройки

Пломбировка элементов крепления ГПУ

Рисунок 5 — Схема пломбировки средств измерений исполнений MCheck2

Программное обеспечение

Программное обеспечение (далее — ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, в модификациях WPL используется электронный ключ («USB-ключ»). При включении средства измерений и запуске программы проверяется соответствие версии ПО с информацией о версии, хранящейся в электронном ключе. В случае несовпадения версий, соответствующая запись вносится в журнал событий, а проведение измерений становится невозможным. Так же значение счетчика событий меняется при изменении метрологически значимых параметров. Доступ к параметрам регулировки и настройки осуществляется с использованием пароля. Идентификационные данные ПО (таблица 1), значения счетчика событий доступны для просмотра в соответствующем разделе меню согласно эксплуатационной документации.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 — Метрологические характеристики однодиапазонных WPL9000+

Таблица 4 — Метрологические характеристики многоинтервальных WPL9000+

Таблица 8 — Метрологические характеристики однодиапазонных MCheck2

Таблица 10 — Общие технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе ГПУ и/или терминала, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 11 — Комплектность средства измерений

Сведения о методах измерений

приведены в:

-    разделе «Использование контроллера с сенсорным экраном» документа «Руководство пользователя WPL9000+»;

-    разделе «Использование контроллера с сенсорным экраном» документа Руководство пользователя WPL9500+»;

-    разделе «Использование» документа «Руководство пользователя MCheck2»

Нормативные документы

ГОСТ Р 54796—2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»

Техническая документация изготовителя «Marel Ltd.», Великобритания

1

Если значение массы (m) объекта измерений не соответствует установленному интервалу взвешивания, то скорость грузовой транспортной системы автоматически снижается до максимального значения скорости, нормированного для интервала взвешивания, соответствующего массе объекта измерений._
