| Номер в госреестре | 82280-21 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | ТК16L.14 |
| Изготовитель | Закрытое акционерное общество "НПФ ПРОРЫВ" (ЗАО "НПФ ПРОРЫВ"), г. Раменское |
| Год регистрации | 2021 |
| Срок свидетельства | 19.07.2026 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных TCieL.M (далее - УСПД) предназначены для измерений интервалов времени и синхронизации времени у приборов со встроенными часами, учета энергоресурсов, сбора информации с датчиков, передачи команд управления на исполнительные устройства в автоматизированных системах управления технологическими процессами (АСУ ТП), автоматизированных системах телеметрии, а также в автоматизированных информационно-измерительных системах (АИИС)
коммерческого/технического учета электроэнергии (АИИС КУЭ/АСТУЭ). В частности, TC16L.14 применяется в системах автоматизированного контроля и управления нефтегазодобычей, пунктах автоматизированного комплекса дистанционного контроля энергопотребления, в автономных автоматизированных системах управления и мониторинга.
УСПД построено по модульному принципу, обеспечивающему возможность оптимальной конфигурации для конкретных проектных решений автоматизированной системы. В состав изделия входят: центральный процессор, оперативная память, модуль хранения информации, модуль связи (в зависимости от исполнения), энергонезависимые часы, интерфейсы ввода -вывода.
УСПД предназначены для настенного монтажа или монтажа на DIN-рейку в специальном шкафу.
Заводской номер на лицевую часть УСПД наносится износостойкими методами, устойчивыми к влиянию внешних воздействий.
УСПД состоят из аппаратной и программной части, программная часть встроена в аппаратную часть.
Основные функции УСПД:
- сбор информации с устройств ввода аналоговых и дискретных сигналов;
- сбор данных со счетчиков электроэнергии;
- предварительная обработка принимаемой информации;
- ведение «Журнала событий»;
- передача данных на верхний уровень;
- накопление и хранение данных в энергонезависимой памяти (значение параметра по умолчанию составляет 30 суток);
- поддержка режимов передачи данных: GPRS с динамическим IP-адресом, GPRS со статическим IP-адресом;
- поддержка режима защищенного канала (VPN);
- синхронизация внутренних часов по протоколу NTP от NTP серверов (работающие в режиме «stratum2», прошедшие поверку и у которых нормируются метрологические характеристики погрешности синхронизации по NTP протоколу) или от модуля ГЛОНАСС/GPS утвержденного типа средств измерений (опционально);
- синхронизация времени счетчиков, цифровых и аналоговых датчиков в автоматизированных системах;
- обмен данными с другими интеллектуальными устройствами, (контроллерами, терминальными модулями, расширителями сигналов, счетчиками электроэнергии, станциями управления, уровнемерами).
УСПД выпускаются в 52 различных модификациях - структура условного обозначения модификаций УСПД приведена на рисунке 1.
TK16L.14 XXX XXX ХХХХХ--ХХХХХ XXX
1 — Тип средства измерений
2 — Номинальное напряжение
220 - 220 В переменного тока 230 - 230 В переменного тока 24 - 24 В постоянного тока 12 - 12 В постоянного тока
3 — Тип корпуса
DP1 или DP2 - металлический корпус DP3 или DP4 - пластиковый корпус
4 — Тип интерфейса
k - количество интерфейсов n - модификация
GSMkn - радиоинтерфейс GSM/GPRS
Ekn - интерфейс Ethernet
SFPkn - интерфейс оптический Ethernet
RFWFkn - радиоинтерфейс Wi-Fi
RFLTkn - радиоинтерфейс LTE
USBkn - интерфейс USB
CANkn - интерфейс CAN
RS232 kn - интерфейс RS-232
RS422 kn - интерфейс RS-422
RS485 kn - интерфейс RS-485
RF433 kn - радиоинтерфейс 433 МГц
RF868 kn - радиоинтерфейс 868 МГц
RF2400 kn - радиоинтерфейс 2400 МГц
GLONASSkn - модуль ГЛОНАСС/GPS
DOkn - дискретные выходы
DIkn - дискретные входы
AOkn - аналоговые выходы
AIkn - аналоговые входы
SIMkn - сим-карты
5 — Резервное питание
XXX - номинальное напряжение
RPS XXX - автоматическое подключение резервного питания
220 - 220 В переменного тока
230 - 230 В переменного тока
24 - 24 В постоянного тока
12 - 12 В постоянного тока
Нет символов - резервное питание отсутствует
Рисунок 1 - Структура условного обозначения УСПД
# Ш 9
К Г Г Г”

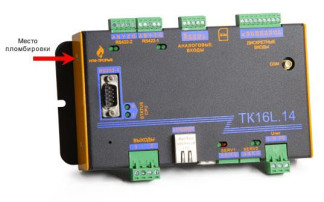

Рисунок 2 - Общий вид, места пломбирования УСПД с металлическим корпусом (вверху), с
пластиковым корпусом (снизу)
Встроенное программное обеспечение (ПО) УСПД TC16L.14 разделено на метрологически значимую и незначимую части.
Защита параметров и данных УСПД от несанкционированного доступа по интерфейсам организована с помощью использования системы паролей. Несанкционированное изменение настроечных параметров УСПД невозможно без вскрытия корпуса.
Обмен по интерфейсам, в том числе, с нижним уровнем, с верхним уровнем и между внешней и внутренней частями ПО, защищен шифрованием.
Идентификационные данные ПО УСПД TC16L.14 указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТК16К14 ПО |
| Номер версии (идентификационный номер) ПО, не ниже | 1.5 |
| Цифровой идентификатор ПО | 495c5d1aa022a34eee6ea1ad493ffd15 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
аблица 2 - Метрологические характеристики
| Параметр | Значение |
| Пределы основной абсолютной погрешности хода часов при отсутствии внешней синхронизации, с/сут | ±1,0 |
| Пределы основной абсолютной погрешности хода часов в условиях внешней синхронизации по сигналам точного времени ГЛОНАСС/GPS, с/сут | ± 0,2 |
| Пределы дополнительной температурной погрешности хода часов (в условиях отсутствия внешней синхронизации), ^°C в сутки | ±0,02 |
| Таблица 3 - Технические характеристики | |
| Номинальное напряжение переменного тока, В | 230 |
| Диапазон напряжений постоянного тока источника питания, В | от 11 до 26 |
| Диапазон напряжений переменного тока источника питания, В | от 100 до 265 |
| Потребляемая мощность, ВА, не более | 15 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 84 до 160 (от 630 до 765) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре 30 °C), %, не более - атмосферное давление, кПа | от -40 до +60 95 от 70 до 106,7 |
| Хранение данных при отключении питания, лет, не менее | 10 |
| Время установления рабочего режима, мин, не более | 3 |
| Масса УСПД, кг, не более | 0,8 |
| Габаритные размеры (длина; ширина; высота) УСПД, мм - в металлическом корпусе, не более - в пластиковом корпусе, не более | 202; 102; 50 240; 300; 140 |
| Средняя наработка на отказ, ч, не менее | 120 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на лицевую часть УСПД износостойкими методами, устойчивыми к влиянию внешних воздействий, и типографским способом на титульные листы эксплуатационной документации.
Комплектность приведена в таблице 4.
| Таблица 4 - Комплектность УСПД | ||
| Наименование | Обозначение | Количество |
| Устройство сбора и передачи данных TC16L.14 | АВБЛ.468212.061 | 1 |
| Паспорт | АВБЛ.468212.061 ПС | 1 |
| Методика поверки (по заказу) | АВБЛ.468212.061 МП | 1 |
| Руководство по эксплуатации (по заказу) | АВБЛ.468212.061 РЭ | 1 |
| Комплект для крепления на DIN-рейку | - | 1 |
приведены в разделах 2.4, 3,4 документа «Устройства сбора и передачи данных TC16L.14 Руководство по эксплуатации АВБЛ.468212.061 РЭ».
ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия ТУ;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
АВБЛ.468212.061 ТУ Устройства сбора и передачи данных TC16L.14 Технические условия.
