| Номер в госреестре | 82281-21 |
| Наименование СИ | Измерители кислорода |
| Обозначение типа СИ | O2000N |
| Изготовитель | "OPSIS AB", Швеция |
| Год регистрации | 2021 |
| Срок свидетельства | 19.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители кислорода O2000N Назначение средства измерений
Измерители кислорода O2000N (далее - измерители) предназначены для непрерывных измерений содержания кислорода в газовых средах в месте нахождения, без отбора проб.
Принцип действия - электрохимический с использованием чувствительного элемента на основе диоксида циркония (ZrO2).
Измерители являются стационарными приборами непрерывного действия.
Способ отбора пробы - диффузионный.
Измерители кислорода состоят из двух блоков: измерительного блока (далее - датчик) и электронного блока для автоматической обработки сигнала датчика, проведения градуировки, вывода информации о концентрации О2 и других сервисных данных.
Датчик выполнен в виде выносного блока (для установки на трубе), в котором размещена электрохимическая ячейка из диоксида циркония (ZrO2), формирующая сигнал.
Электронный блок и датчик связаны электрическими и пневматическими кабелями.
Работа измерителя основана на автоматической вычислительной схеме (на базе микропроцессора), осуществляющей обработку сигналов датчика кислорода, сравнение поступающей информации с хранящимися в памяти градуировочными характеристиками датчиков и расчет объемной доли кислорода с учетом изменений температуры окружающей среды и давления газовой смеси.
Отображение результатов осуществляется на цифровой дисплей. Одновременно формируется измерительная информация в виде переключения контактов реле при достижении в смеси объемной доли кислорода заданных значений.
На передней панели электронного блока находятся следующие элементы:
- ЖК-дисплей (2 строки по 20 символов) с подсветкой, четыре функциональные клавиши, клеммы и реле;
- краткая «Инструкция для пользователя» с описанием всех основных команд для проведения настройки и корректировки нулевых показаний и чувствительности;
С электронным блоком можно использовать датчики 4-х моделей различного назначения:
- модель 501 для.топливо-сжигающих установок
- модель 502 для контроля процесса горения.
- модель 503 НТ для работы с высокими температурами.
- модель ОМ10 базовая.
Электронный блок имеет выходные сигналы:
- показания жидкокристаллического цифрового дисплея;
- выходной унифицированный аналоговый токовый сигнал от 0 до 20 мА или от 4 до 20 мА;
- цифровой выход RS-232, RS-485, HART, FIELDBUS (по дополнительному заказу);
- релейные выходы типа "сухой контакт" (по дополнительному заказу).
Знак поверки наносится в паспорт и (или) на средство измерения.

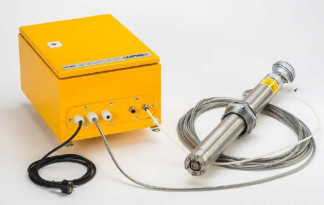

Общий вид измерителя кислорода О2000N представлен на рисунке 1.
Рисунок 1 - Общий вид измерителя кислорода O2000N
Измерители кислорода имеют встроенное программное обеспечение, локализованное в электронном блоке измерителя, разработанное изготовителем специально для решения задач измерения содержания кислорода. ПО выполняет следующие функции:
- прием, обработка и отображение измерительной информации от кислородного датчика;
- корректировка нулевых показаний и чувствительности;
- формирование выходных сигналов (аналогового и цифрового) и передача данных;
- сравнение измеренных значений содержания кислорода с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- автоматическая диагностика состояния датчиков.
Идентификационные данные ПО приведены в таблице 1.
Влияние встроенного ПО учтено при нормировании метрологических характеристик измерителей.
Измерители имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер)1) ПО | 1.091) |
| Цифровой идентификатор ПО (алгоритм) | - |
| 1) Номер версии ПО должен быть не ниже указанного в таблице. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли кислорода, % | от 0 до 25 |
| Пределы допускаемой основной абсолютной погрешности, % (об.) | ±0,3 |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной абсолютной погрешности | 0,2 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на каждые 10 0С, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемого изменения показаний измерителей за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Предел допускаемого времени установки показаний по уровню 0,9 Т0,9д, с | 30 |
| Время прогрева, мин, не более | 60 |
| Нормальные условия измерений: - диапазон температур окружающего воздуха, 0С - относительная влажность окружающего воздуха, %, не более - диапазон атмосферного давления, кПа | от +15 до +25 80 от 84 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры электронного блока/датчика, мм, не более: - длина - ширина - высота | 210/5001) 300/80 380/80 |
| Масса электронного блока/датчика, кг, не более | 10/42) |
| Напряжение питания переменным током, В, частотой (50 - 60 Гц) | от 100 до 240 |
| Потребляемая электрическая мощность, В-А, не более | 60 |
| Полный срок службы, лет, не менее | 5 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 24000 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Условия эксплуатации Параметры окружающей среды: - диапазон температуры окружающей среды для электронного блока, 0С - диапазон температуры окружающей среды для датчика, 0С - относительная влажность окружающей среды (при температуре +25 0С), % - диапазон атмосферного давления, кПа | от 0 до +50 от -20 до +50 до 90 от 84 до 106,7 |
| 1) Опционально от 250 до 1500 мм 2) При длине 500 мм | |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе электронного блока.
Таблица 4 - Комплектность измерителя кислорода Q2000N
| Наименование | Обозначение | Количество, шт. |
| Электронный блок | - | 1 |
| Датчик | 501, 502, 503 НТ, ОМ10 | 1 |
| Комплект электрических и пневматических кабелей | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП 242-2390-2020 | 1 |
приведены в эксплуатационном документе «Измерители кислорода модель О2000^ Руководство по эксплуатации», пункт 1.3.
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация изготовителя
