Государственный реестр средств измерений

Преобразователи температуры измерительные Baumer, 82291-21

82291-21
Преобразователи температуры измерительные Baumer (далее - ПТИ) предназначены для измерений температуры различных сред.
Карточка СИ
Номер в госреестре 82291-21
Наименование СИ Преобразователи температуры измерительные
Обозначение типа СИ Baumer
Изготовитель Temperature Controls (Pty) Ltd., Южная Африка
Год регистрации 2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи температуры измерительные Baumer (далее - ПТИ) предназначены для измерений температуры различных сред.

Описание

К преобразователям температуры измерительным данного типа относятся преобразователи температуры измерительные Baumer с заводскими номерами 1ТТ072; 1ТТ074; 2ТТ072; 2ТТ074; ТBL2112.

Принцип действия ПТИ основан на явлении изменения электрического сопротивления чувствительного элемента от температуры измеряемой среды, с последующим преобразованием изменения электрического сопротивления в электрический непрерывный выходной сигнал постоянного тока от 4 до 20 мА пропорциональный измеренной температуре.

В качестве чувствительного элемента в конструкции ПТИ применены резистивные датчики температуры (RTD) с номинальным сопротивлением 100 Ом. Чувствительный элемент подключается к первичному измерительному преобразователю по трехпроводной схеме. В качестве первичных измерительных преобразователей используются программируемые трансмиттеры FlexTop 2202 фирмы Temperature Controls (Pty) Ltd, Южная Африка.

Чувствительный элемент ПТИ помещен в защитную арматуру стержневого типа из нержавеющей стали без штуцера с коммутационной головкой. Трансмиттер FlexTop 2202 размещен в коммутационной головке и закреплен двумя винтами. Трансмиттер FlexTop 2202 имеет 6 клемм: 4 клеммы для подключения чувствительного элемента и 2 клеммы для подключения питания.

Конфигурирование ПТИ проводится с помощью персонального компьютера, подключаемого к трансмиттеру FlexTop 2202 через программатор FlexProgrammer 9701 к клеммам питания трансмиттера. Для конфигурирования используется программное обеспечение (ПО) для персонального компьютера FlexProgram фирмы Temperature Controls (Pty) Ltd.

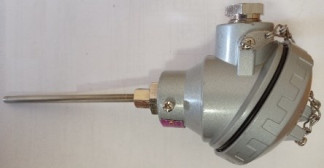

Общий вид ИП представлен на рисунке 1.

Конструктивно ПТИ защиты от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений не имеет. Пломбировка ПТИ не предусмотрена.

Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на корпус коммутационной головки ПТИ. Места расположения заводских номеров представлены на рисунке 3.

Программное обеспечение

Специальные средства защиты встроенного ПО ПТИ, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных или непреднамеренного изменений ПО конструктивно не предусмотрены.

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.

Идентификационные данные ПО ПТИ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

FT2202

Номер версии ПО, не ниже

1.0

Цифровой идентификатор ПО

-

Технические характеристики

приведены в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Номинальная статическая характеристика (НСХ) чувствительного элемента (RTD) ПТИ по МЭК 60751

Pt100

Номинальное сопротивление RTD, Ro, Ом

100

Температурный коэффициент RTD, а, °С-1

0,00385

Диапазон измерений температуры, °С

от 0 до 100

Пределы допускаемого отклонения сопротивления RTD от НСХ в температурном эквиваленте (Дкга), °С

±(0,3 + 0,005- |t|)

1

2

Пределы допускаемой основной абсолютной погрешности * трансмиттера ПТИ, °С

±0,25

Пределы допускаемой дополнительной погрешности * трансмиттера, приведенной к интервалу измерений, вызванной отклонением температуры окружающего воздуха от 25 °С в диапазоне рабочих температур, %/°С

±0,003

* - Пределы допускаемой основной или дополнительной абсолютной погрешности ПТИ измерений температуры вычисляют по формуле

.дсшуск_ ± /д2 + д2 ДПТИ _ ±У дЯТО + д£Т2202>

где Дрг2202 - значения пределов допускаемой основной или дополнительной абсолютной погрешности трансмиттера ПТИ, °С

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Выходной сигнал ПТИ пропорциональный настроенному интервалу измерений температуры, мА

от 4 до 20

Напряжение питания ПТИ, В постоянного тока

от 8 до 35

Сопротивление нагрузки, Ом, не более

1000

Г абаритные размеры коммутационной головки ПТИ (Д х Ш х В), мм, не более

98 х 82 х 85

Масса ПТИ, кг, не более

0,4

Диаметр монтажной части ПТИ, мм, не более

6

Длина монтажной части чувствительного элемента, мм, не более - ИП зав. №№ 1ТТ072; 1ТТ074; 2ТТ072; 2ТТ074; GBL24; ТВЬ2112

120

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

-    относительная влажность окружающего воздуха при температуре воздуха 35 °С и более низкой, без конденсации влаги, %, не более

от -40 до +85 от 84,0 до 106,7 98

Знак утверждения типа

наносится на титульный лист документа «Преобразователь температуры измерительный Baumer. Паспорт и инструкция по эксплуатации» печатным способом.

Комплектность

Таблица 4 - Комплектность

Наименование изделия или документа

Обозначение

Количество

Преобразователи температуры измерительные Baumer

Преобразователь температуры измерительный Baumer зав. №№ 1ТТ072; 1ТТ074; 2ТТ072; 2ТТ074; ТBL2112

5 шт.

Преобразователь температуры измерительный Baumer. Паспорт и инструкция по эксплуатации

-

*

5 экз.

* - 1 экземпляр паспорта на каждый заводской номер ПТИ

Сведения о методах измерений

приведены в эксплуатационном документе «Преобразователь температуры измерительный Baumer. Паспорт и инструкция по эксплуатации» в разделе 6.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы изготовителя

Зарегистрировано поверок 11
Поверителей 2
Актуальность данных 05.11.2024
