| Номер в госреестре | 82292-21 |
| Наименование СИ | Манометры промышленные |
| Обозначение типа СИ | SA GAUGE Type R3 |
| Изготовитель | SA Gauge (Pty) Ltd., Южная Африка |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры промышленные SA GAUGE Type R3 (далее - манометры) предназначены для измерений избыточного давления жидкостей, газов и пара инертных к измерительному механизму манометров из медного сплава (бронзы).
К манометрам промышленным данного типа относятся манометры промышленные SA GAUGE Type R3 с заводскими номерами 1PI060; 1PI061; 1PI063; 1PI065; 1PI070; 1PI071; 1PI073; 1PI074; 1PI075; 1PI076; 1PI077; 1PI079; 1PI080; 1PI091; 2PI060; 2PI061; 2PI063; 2PI065; 2PI070; 2PI071; 2PI073; 2PI074; 2PI075; 2PI076; 2PI077; 2PI079; 2PI080; 2PI091; GBL27; GBL181; GBL182; GBL183; GSL61; GSL62; TBL38; TBL191; TBL192; TBL361; TBL362; TBL363; TDL364.
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки относительно шкалы манометра.
Конструктивно, манометры состоят из цилиндрического корпуса из нержавеющей стали, измерительного (трубка Бурдона) и передаточного механизмов, шкалы (циферблата) из алюминия, окрашенного в белый цвет, с показывающей стрелкой из алюминия, окрашенного в черный цвет, защитного стекла и штуцера с каналом подвода давления к держателю с трубчатой пружиной для присоединения манометра.
Манометры имеют радиальное и осевое расположение штуцера с и без монтажного фланца на передней панели корпуса.
Для сглаживания пульсации измеряемого давления и повышения виброустойчивости конструкцией манометра предусмотрены возможность установки демпфера, вворачиваемого в канал штуцера, и (или) заполнение корпуса манометра демпфирующей жидкостью.
Манометры имеют одно шкальное исполнение.

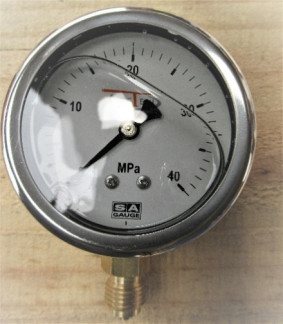

Общий вид манометров представлен на рисунках 1 - 3. Места расположения заводских номеров приведены на рисунке 4.
Защита от несанкционированного доступа к измерительному механизму манометра осуществляется соединением защитного стекла с корпусом манометра завальцованным кольцом из нержавеющей стали.
Пломбирование манометров не предусмотрено. Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на боковую или тыльную сторону манометров.
Знак поверки манометров наносится на защитное стекло в виде оттиска штампа и (или) в свидетельство. Места нанесения знака поверки указаны на рисунке 5.
отсутствует.
приведены в таблицах 1 и 2.
| Наименование характеристики | Значение |
| Диапазон измерений давления, кПа зав. №№ 1PI065; 2PI065; GBL27 | от 0 до 600 |
| Диапазон измерений давления, кПа зав. №№ 1PI060; 1PI061; 1PI063; 1PI070; 1PI071; 1PI073; 2PI060; 2PI061; 2PI063; 2PI070; 2PI071; 2PI073; GBL181; GBL182; GBL183; TBL191; TBL192 | от 0 до 1600 |
| Диапазон измерений давления, МПа (бар) зав. №№ 1PI080; 2PI080; TBL38 | от 0 до 25 (от 0 до 250) |
| Диапазон измерений давления, МПа зав. №№ 1PI074; 1PI075; 1PI076; 1PI077; 1PI079; 1PI091; 2PI074; 2PI075; 2PI076; 2PI077; 2PI079; 2PI091; GSL61; GSL62; TBL361; TBL362; TBL363; TDL364 | от 0 до 40 |
| Пределы допускаемой приведенной к диапазону измерений погрешности (класс точности), % | ±1,6 (1,6) |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр корпуса, мм | 63 |
| Присоединение, штуцер с наружной резьбой | G/ BSP |
| Диапазон рабочих температур окружающей среды, °С | от -20 до +60 |
| Максимальная рабочая температура измеряемой среды, °С | +100 |
| Масса манометра, кг, не более - без демпфирующей жидкости - с демпфирующей жидкостью | 0,20 0,30 |
| Демпфирующая жидкость | глицерин |
наносится на титульный лист документа «Манометры промышленные SA GAUGE Type R3. Паспорт и инструкция по эксплуатации» печатным способом.
Таблица 3 - Комплектность
| Наименование изделия или документа | Обозначение | Количество |
| Манометры промышленные SA GAUGE Type R3 | Манометр промышленный SA GAUGE Type R3 зав. №№ 1PI060; 1PI061; 1PI063; 1PI065; 1PI070; 1PI071; 1PI073; 1PI074; 1PI075; 1PI076; 1PI077; 1PI079; 1PI080; 1PI091; 2PI060; 2PI061; 2PI063; 2PI065; 2PI070; 2PI071; 2PI073; 2PI074; 2PI075; 2PI076; 2PI077; 2PI079; 2PI080; 2PI091; GBL27; GBL181; GBL182; GBL183; GSL61; GSL62; TBL38; TBL191; TBL192; TBL361; TBL362; TBL363; TDL364 | 41 шт. |
| Манометры промышленные SA GAUGE Type R3. Паспорт и инструкция по эксплуатации | - | С * 5 экз. |
| * 1 экземпляр паспорта на партию однотипных по конструкции и диапазону измерений манометров, поставляемых на один адрес | ||
приведены в эксплуатационном документе «Манометры промышленные SA GAUGE Type R3. Паспорт и инструкция по эксплуатации» в разделе 6.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Росстандарта от 29.06.2018 № 1339 Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 94 |
| Поверителей | 7 |
| Актуальность данных | 16.09.2024 |
