| Номер в госреестре | 82293-21 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | IPAQ R330 |
| Изготовитель | INOR Process AB, Швеция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные IPAQ R330 (далее - ПИ) предназначены для измерений, обработки и преобразований электрического сопротивления - выходного сигнала от резистивных датчиков температуры (RTD).
К преобразователям измерительным данного типа относятся преобразователи измерительные IPAQ R330 с заводскими номерами 1ТТ040Р; 1ТТ041Р; 1ТТ042Р; 1ТТ044Р; 1ТТ045Р; 1ТТ046Р; 2ТТ040Р; 2ТТ041Р; 2ТТ042Р; 2ТТ044Р; 2ТТ045Р; 2ТТ046Р.
Принцип действия ПИ заключается в измерении электрического сопротивления, подключенного на вход RTD, с последующей обработкой и преобразованием измеренного электрического сопротивления в электрический непрерывный выходной сигнал постоянного тока от 4 до 20 мА.
Конструктивно ПИ выполнен в корпусе для монтажа на рейку стандарта DIN. Входные и выходные цепи к ПИ подключаются с помощью 2-х съёмных клеммных колодок по 4-е вывода с креплением проводов под винт. На лицевой панели расположен USB Micro-B разъём для подключения ПИ к персональному компьютеру для конфигурирования и настройки интервалов измерений. ПИ является одноканальным изделием. RTD может подключаться к ПИ по 2-х, 3-х или 4-х проводной схеме. Схема подключения RTD ПИ определяется при конфигурировании ПИ.
Конфигурирование ПИ проводится с помощью персонального компьютера, подключаемого к ПИ через INOR USB-Interface. Для конфигурирования используется программное обеспечение (ПО) для персонального компьютера ConSoft фирмы INOR Process AB.

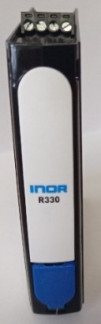

Общий вид ПИ представлен на рисунке 1.
Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений осуществляется пломбированием с помощью наклейки разъёма ПИ, к которому подключается персональный компьютер для конфигурирования ПИ. Схема пломбировки приведена на рисунке 2.
Рисунок 2 - Схема пломбирования
Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на боковую сторону корпуса ПИ. Места расположения заводских номеров представлены на рисунке 3.
Рисунок 3 - Места расположения заводских номеров Знак поверки ПИ наносится в паспорт или свидетельство.
ПИ имеют встроенное ПО, устанавливаемое в энергонезависимую память ПИ предприятием-изготовителем.
Конструктивно ПИ имеет защиту, исключающую несанкционированную модификацию, обновление (загрузку), удаление и иные преднамеренные или непреднамеренное изменения ПО.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО ПИ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | R330 |
| Номер версии ПО, не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
приведены в таблице 2 и 3.
| Наименование характеристики | Значение |
| Интервал измерений электрического сопротивления (сигналы от RTD по МЭК 60751), Ом: - Pt100 (а = 0,00385 °С-1) | от 100,00 до 138,50 |
| Интервал измерений в температурном эквиваленте при работе с RTD, °С | от 0 до 100 |
| Минимальный интервал измерений в температурном эквиваленте при работе с RTD Pt100, °С | 10 |
| Пределы допускаемой погрешности ПИ, приведенной к интервалу измерений, % | ±0,08 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал ПИ пропорциональный настроенному интервалу измерений, мА | от 4 до 20 |
| Напряжение питания ПИ, В постоянного тока | от 8 до 36 |
| Сопротивление нагрузки, Ом, не более | 1000 |
| Г абаритные размеры (Д х Ш х В), мм, не более | 17,5 х 81,3 х 90,0 |
| Масса ПИ, кг, не более | 0,07 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха при температуре воздуха 35 °С и более низкой, без конденсации влаги, %, не более | от -40 до +85 от 84,0 до 106,7 98 |
наносится на титульный лист документа «Преобразователь измерительный IPAQ R330. Паспорт и инструкция по эксплуатации» печатным способом.
Таблица 4 - Комплектность
| Наименование изделия или документа | Обозначение | Количество |
| 1 | 2 | 3 |
| Преобразователи измерительные | IPAQ R330 зав. №№ 1ТТ040Р; 1ТТ041Р; 1ТТ042Р; 1ТТ044Р; 1ТТ045Р; 1ТТ046Р; 2ТТ040Р; 2ТТ041Р; 2ТТ042Р; 2ТТ044Р; 2ТТ045Р; 2ТТ046Р | 12 шт. |
| Преобразователь измерительный IPAQ R330. Паспорт и инструкция по эксплуатации | - | 12 экз. * |
| * - 1 экземпляр паспорта на каждый заводской номер ПИ | ||
приведены в эксплуатационном документе «Преобразователь измерительный IPAQ R330. Паспорт и инструкция по эксплуатации» в разделе 6.
Приказ Росстандарта от 15.02.2016 № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления Техническая документация фирмы изготовителя
