| Номер в госреестре | 82298-21 |
| Наименование СИ | Установка поверочная для счетчиков газа |
| Обозначение типа СИ | УПСГ-1000 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Алтайском крае и Республике Алтай" (ФБУ "Алтайский ЦСМ"), г. Барнаул |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная для счетчиков газа УПСГ-1000 (далее - установка) предназначена для воспроизведения объемного расхода и объема газа.
Принцип действия установки основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного критического сопла с требуемой расходной характеристикой.
Установка состоит из соплового блока, пульта управления и измерений параметров, прямых участков трубопровода, четырех компрессоров, соединительных трубопроводов, монтажного стола.
В состав соплового блока входят набор критических сопел и узел крепления сопла в измерительной магистрали установки.
В состав пульта управления и измерений параметров входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:
- секундомер электронный с таймерным выходом СТЦ-2, регистрационный №
12112-90;
- вакуумметр ВП3-УУ2, регистрационный № 10135-85;
- измеритель давления многофункциональный Прома-ИДМ-ДВ-40 регистрационный № 28639-10;
- барометр-анероид метрологический БАММ-1, регистрационный №5738-76;
- психрометр аспирационный МВ-4М, регистрационный №10069-96. Компрессоры предназначены для создания требуемого расхода и поддержания
необходимой величины вакуума за критическими соплами.

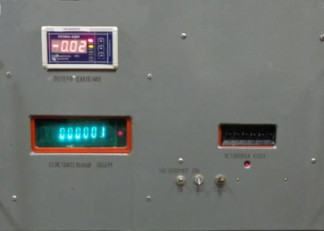

Общий вид установки представлен на рисунках 1 и 2.
Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.
Заводской номер установки наносится на информационную табличку типографским способом.
С*
ФБУ «Алтайский ЦСМ»
Тип: Установка поверочная для счетчиков газа
УПСГ-1000_
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95: 0,3%
Диапазон измерений:_0.3_
Диапазон измерений: от 4.2 до 912.5 м3/ч
Зав.№:_24_
Дата выпуска: 2020 г._
Рисунок 3 - Информационная табличка
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемного расхода, м3/ч | от 4,2 до 912,5 |
| Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % | ±0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно поверяемых счётчиков газа, шт. | 1 |
| Поверочная среда | атмосферный воздух |
| Диапазон температуры поверочной среды, °С | от +10 до +30 |
| Напряжение питающей сети переменного тока, В - компрессоров | ^«п+10% 380—15% |
| - пульта управления и измерений параметров | оог\+10% 220—15% |
| Потребляемая мощность, кВт, не более - компрессоров - пульта управления и измерений параметров | 33 1,0 |
| Частота питающей сети, Гц | 50±1 |
| Масса установки без компрессоров, кг с компрессорами, кг | 400 1200 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 18000 |
| Условия эксплуатации: температура окружающего воздуха, оС относительная влажность, % атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
наносится на информационную табличку, титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность установки поверочной для счетчиков газа УПСГ -1000 приведена в таблице 3.
Таблица 3 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка поверочная для счетчиков газа УПСГ-1000, заводской № 24 | 1 шт. | |
| Установка поверочная для счетчиков газа УПСГ-1000. Руководство по эксплуатации. | ГМ 004.00.00.00 ТО | 1 экз. |
| Установка поверочная для счетчиков газа УПСГ-1000. Паспорт. | ГМ 004.00.00.00 ПС | 1 экз. |
| ГСИ. Установка поверочная для счетчиков газа УПСГ-1000. Методика поверки. | МП 1252-13-2021 | 1 экз. |
приведены в пункте 3 ГМ 004.00.00.00 ТО «Установка поверочная для счетчиков газа УПСГ-1000. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к установке поверочной для счетчиков газа УПСГ-1000
Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
