| Номер в госреестре | 82299-21 |
| Наименование СИ | Установка поверочная для счетчиков газа |
| Обозначение типа СИ | УПС-7,5 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Алтайском крае и Республике Алтай" (ФБУ "Алтайский ЦСМ"), г. Барнаул |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная для счетчиков газа УПС-7,5 (далее - установка) предназначена для воспроизведения объемного расхода и объема газа.
Принцип действия установки основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел с требуемой расходной характеристикой, установленных параллельно.
Установка состоит из клапанно-соплового блока, приборного блока, генератора расхода поверочной среды (вакуумного насоса), соединительных шлангов, монтажного стола.
Клапанно-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно нормативной документации поверяемого средства измерений. В состав клапанно-соплового блока входят набор критических сопел, соединительные магистрали. Запорно-регулирующая аппаратура, входной и выходной коллекторы.
Приборный блок предназначен для размещения средств измерений, блока питания, вакуумных клапанов с электромагнитным приводом и устройством управления, элементов электрической схемы и органов управления. В состав приборного блока входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:
- секундомер электронный с таймерным выходом СТЦ-2, регистрационный №
12112-90;
- измеритель давления многофункциональный Прома-ИДМ-ДВ-40 регистрационный № 28639-10;
- барометр-анероид метрологический БАММ-1, регистрационный №5738-76;
- психрометр аспирационный МВ-4М, регистрационный №10069-96;
- вакуумметр сигнализирующий ДВ 2005Сг, регистрационный № 4041-93. Генератор расхода предназначен для создания требуемого расхода и поддержания
необходимой величины вакуума за критическими соплами.

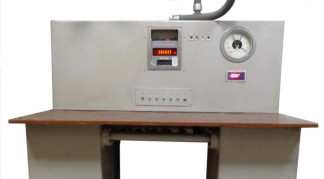

Общий вид установки представлен на рисунке 1.
Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.
Заводской номер установки наносится на информационную табличку типографским способом.
ФБУ «Алтайский ЦСМ»
Тип: Установка поверочная для счетчиков газа
УПС-7,5_
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95: 0,3% Диапазон измерений: от 0,016 до 15,6 м3/ч
Номер:_50_
Дата выпуска: 2020 г._
Рисунок 2 - Информационная табличка
отсутствует.
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемного расхода, м3/ч | от 0,016 до 15,6 |
| Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % | ±0,3 |
| Наименование характеристики | Значение |
| Количество одновременно поверяемых счётчиков газа, шт. | до 2 |
| Поверочная среда | атмосферный воздух |
| Диапазон температуры поверочной среды, °С | от +10 до +30 |
| Напряжение питающей сети переменного тока, В - компрессора | 380“ |
| - пульта управления и измерений параметров | 230“ |
| Потребляемая мощность, кВт, не более Пульт управления и измерений параметров установки Компрессор | 1,0 1,0 |
| Частота питающей сети, Гц | 50±1 |
| Масса установки без компрессоров, кг | 93 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 18000 |
| Условия эксплуатации: температура окружающего воздуха, оС относительная влажность, % атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
наносится на информационную табличку, титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность установки поверочной для счетчиков газа УПС-7,5 приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная для счетчиков газа УПС-7,5, заводской № 50 | 1 шт. | |
| Установка поверочная для счетчиков газа УПС-7,5. Руководство по эксплуатации. | АГ 001.00.00.50 ТО | 1 экз. |
| Установка поверочная для счетчиков газа УПС-7,5. Паспорт. | АГ 001.00.00.50 ПС | 1 экз. |
| ГСИ. Установка поверочная для счетчиков газа УПС-7,5. Методика поверки. | МП 1253-13-2021 | 1 экз. |
приведены в пункте 3 АГ 001.00.00.50 ТО «Установка поверочная для счетчиков газа УПС-7,5. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к установке поверочной для счетчиков газа УПС-7,5
Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
