| Номер в госреестре | 82300-21 |
| Наименование СИ | Расходомеры-счётчики газа ультразвуковые |
| Обозначение типа СИ | OPTISONIC |
| Изготовитель | "KROHNE Altometer", Нидерланды |
| Год регистрации | 2021 |
| Срок свидетельства | 19.07.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счётчики газа ультразвуковые OPTISONIC (далее расходомеры) предназначены для измерений объёмного расхода и объёма различных неагрессивных и агрессивных газов и паров, в том числе сухих и влажных газов и паров.
Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.
Конструктивно расходомеры состоят из:
- преобразователя расхода первичного (ПРП);
- преобразователя сигналов (ПС);
Преобразователь расхода первичный представляет собой отрезок трубы с внутренним каналом для прохода измеряемого продукта, к которому приварены с обеих сторон присоединительные фланцы, штуцера или выполнена разделка кромок под сварку. На внешней поверхности трубы установлены сенсоры (ультразвуковые датчики) и элементы присоединения. Элемент присоединения предназначен для установки клеммной коробки или преобразователя сигналов. Опционально сенсоры могут быть съёмными.
Преобразователь сигналов на основе информации, полученной от первичного преобразователя, определяет значения скоростей потока. Далее определяется объем, объёмный расход, объёмный расход, приведённый к нормальным или стандартным условиям (опционально), скорость потока, направление потока, скорость звука в среде. При известной плотности газа расходомеры имеют возможность вычислять массовый расход и молярную массу. Измеренные и вычисленные значения могут преобразовываться в токовый (4 - 20) мА и частотно-импульсный сигналы, а также передаваться по протоколам Foundation Fieldbus, Modbus и другим.
Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Расходомеры выпускаются в следующей модификации:
Расходомеры-счетчики газа ультразвуковые OPTISONIC модели 8300 (далее OPTISONIC 8300).
OPTISONIC 8300 F - раздельная версия (преобразователь сигналов крепится отдельно и соединен кабелем с первичным преобразователем).
OPTISONIC 8300 также могут быть выполнены в следующих исполнениях:
- взрывозащищённом;
- редундантном (версия расходомера с двумя или несколькими ПС и/или несколькими
ПРП);
- со съемными сенсорами;
- с датчиком давления;
- с датчиком температуры;
- с датчиками давления и температуры;
- со встроенными обогревающими элементами.
Возможны комбинации исполнений.

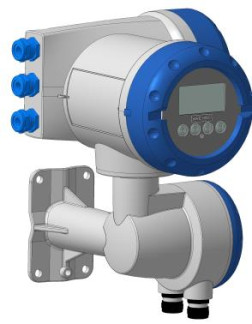

Общий вид расходомеров представлен на рисунке 1.
В расходомере предусмотрено место пломбировки. Пломбировка расходомеров осуществляется с помощью свинцовой (пластиковой) пломбы и проволоки или при помощи наклейки. Схема пломбировки приведена на рисунке 2. Место нанесения знака утверждения типа приведена на рисунке 3.
Программное обеспечение расходомеров (далее - ПО) неизменяемое и не считываемое, имеет разделение на метрологически значимую часть и метрологически незначимую часть
Метрологически значимая часть ПО расходомеров-счетчиков, реализует функции расчета объема, объёмного расхода, объёмного расхода, приведённого к нормальным или стандартным условиям (опционально), скорости потока, направления потока, скорости звука в среде. Имеется возможность вычисления массового расхода, молярную массу. Измеренные и вычисленные значения могут преобразовываться в выходные сигналы.
Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CG360 |
| Номер версии (идентификационный номер) ПО | 3.X.X* |
| *Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "средний", в соответствии с Р 50.2.077-2014.
Всего листов 7
| Номинальный диаметр | Минимальное значение расхода Qmin, м3/ч | Пределы допускаемой относительной погрешности измерений объемного расхода, объема при поверке имитационным методом в диапазоне Qmin - Qt, % | Пределы допускаемой относительной погрешности измерений объемного расхода, объема при поверке на поверочной установке в диапазоне Qmin - Qt, % | Значение расхода, соответствующий скорости потока 1 м/с Qt, м3/ч | Максимальное значение расхода Qmax, м3/ч | Пределы допускаемой относительной погрешности измерений объемного расхода, объема при поверке имитационным методом в диапазоне Qt -Q max, %. | Пределы допускаемой относительной погрешности измерений объемного расхода, объема при поверке на поверочной установке в диапазоне Qt - Q max, %. |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| DN50 | 2,15 | ±(3/v) | ±(1,5/v) | 7,1 | 460 | ±3 | ±1,5 |
| DN65 | 3,6 | 11,9 | 776,5 | ±3 | ±1,5 | ||
| DN80 | 5,5 | 18,1 | 1176 | ±3 | ±1,5 | ||
| DN100 | 8,5 | 28,3 | 1837 | ±3 | ±1,5 | ||
| DN125 | 13,3 | ±(2/v) | ±(1/v) | 44,2 | 2871 | ±2 | ±1 |
| DN150 | 19,1 | 63,6 | 4135 | ±2 | ±1 | ||
| DN200 | 34,0 | 113,1 | 7351 | ±2 | ±1 | ||
| DN250 | 53,1 | 176,7 | 11486 | ±2 | ±1 | ||
| DN300 | 76,4 | 254,5 | 16540 | ±2 | ±1 | ||
| DN350 | 104,0 | 346,4 | 22513 | ±2 | ±1 | ||
| DN400 | 136,0 | 452,4 | 29405 | ±2 | ±1 | ||
| DN450 | 172,0 | 572,6 | 37216 | ±2 | ±1 | ||
| DN500 | 212,1 | 706,9 | 45945 | ±2 | ±1 | ||
| DN550 | 257,0 | 855,3 | 55594 | ±2 | ±1 | ||
| DN600 | 305,4 | 1018 | 66162 | ±2 | ±1 | ||
| DN650 | 358,4 | 1195 | 77648 | ±2 | ±1 | ||
| DN700 | 416,0 | 1386 | 90053 | ±2 | ±1 | ||
| DN750 | 477,2 | 1591 | 103378 | ±2 | ±1 |
| DN800 | 543,0 | 1810 | 117621 | ±2 | ±1 | ||
| DN850 | 613,0 | 2043 | 132783 | ±2 | ±1 | ||
| DN900 | 687,1 | 2291 | 148864 | ±2 | ±1 | ||
| DN950 | 766,0 | 2552 | 165864 | ±2 | ±1 | ||
| DN1000 | 848,3 | ±(2/v) | ±(1/v) | 2825 | 183783 | ±2 | ±1 |
| DN1050 | 935,2 | 3118 | 202621 | ±2 | ±1 | ||
| DN1100 | 1027 | 3422 | 222377 | ±2 | ±1 | ||
| DN1200 | 1222 | 4072 | 264647 | ±2 | ±1 | ||
| DN1300 | 1434 | 4779 | 310593 | ±2 | ±1 | ||
| DN1400 | 1663 | 5542 | 360215 | ±2 | ±1 | ||
| Примечание: Диапазон измерений расхода для каждого расходомера OPTISONIC указывается в паспорте; Где, Q - объемный расход газа в м3/ч | |||||||
| v - скорость потока в м/с, рассчитывается в соответствии с DN условным проходом в мм (номинальным размером) расходомера v = Q/ (0,0009*n*(DN)2) Температурный дрейф токового выхода 0,00003/К | |||||||
OPTISONIC
| OPTISONIC модели 8300 | |
| Наименование характеристики | Значение |
| Выходные сигналы: | |
| токовый, мА от | от 0/4 до 20 |
| частотный, Гц | от 0 до 10000 |
| импульсный, имп | не ограничено |
| Степень защиты IP | IP66/IP67 |
| Маркировка взрывозащиты | 1Ex db IIC T6...T1, 550°C, 615°C Ga/Gb Х 1 Ex db IIC T6 Gb X 1 Ex db [ia Ga] IIC T6 Gb X 1 Ex db eb IIC T6 Gb X 1 Ex db eb [ia Ga] IIC T6 Gb X |
| - напряжение питания переменного тока, В | (от 100 до 230) +10% |
| - частота переменного тока, Гц | 50/60 |
| - напряжение питания постоянного тока, В | (от 12 до 24) +30% |
| - напряжение питания переменного/постоянного тока, В | ~д+10% /+30% 24 -15%/ -25% |
| Потребляемая мощность, не более: -переменного тока, В- А -постоянного, Вт | 22 12 |
| Условия эксплуатации: - Максимальное давление измеряемой среды, МПа - Температура измеряемой среды, °С - Температура окружающей среды, °С для ПРП, °С для ПС из алюминиевого сплава для ПС из нержавеющей стали | 43,1 от -25(-2001)) до +620 от -40(-601)) до +70 от -55 до +65 от -55 до +60 |
| Средняя наработка на отказ, ч | 200000 |
| Средний срок службы, лет | 25 |
| Примечание: 1) При использование специальных обогревающих элементов | |
наносится на информационную табличку преобразователя сигналов расходомера методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.
| Наименование | Обозначение | Количество |
| 1 Расходомер-счетчик газа ультразвуковой OPTISONIC | 1 шт. | |
| 2 Руководство по эксплуатации | MA OPTISONIC 8300 | 1 экз. |
| 3 Паспорт | 8300.01001.012 ПС | 1 экз. |
| 4 Методика поверки | МП 208-008-2021 | 1 экз. |
приведены в руководстве по эксплуатации в п. 8.1
Приказ Росстандарта от 29.12.2018 №2825 Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расхода газов.
Техническая документация изготовителя
