| Номер в госреестре | 82301-21 |
| Наименование СИ | Счетчики жидкости |
| Обозначение типа СИ | Sekee FM |
| Изготовитель | Общество с ограниченной ответственностью ТД "Технодар" (ООО ТД "Технодар"), г. Петрозаводск |
| Год регистрации | 2021 |
| Срок свидетельства | 19.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости Sekee FM (далее - счетчики) предназначены для измерений объема невзрывоопасных жидкостей.
Принцип действия счетчиков основан на прохождении жидкости, поступающей в измерительную камеру через входное отверстие. Жидкость оказывает давление на стенки кольцевого поршня, и вследствие разности давлений на входе в измерительную камеру и выходе из нее создает усилие, перемещающее поршень. Поршень, двигаясь по камере, за каждый цикл своего перемещения вытесняет из нее определенный объем жидкости. Каждое движение поршня генерирует электронный импульс на электронном считывателе (датчик холла), который имеет соответствующий коэффициент преобразования измеряемого объема.
Счетчик состоит из измерительной камеры, корпуса платы, крышки платы. В конструкции счетчиков применяются разъемные резьбовые соединения, в качестве уплотнения для которых служат резиновые кольца. В счетчиках предусмотрен светодиодный индикатор работы.
Счетчики жидкости Sekee FM выпускаются в 7 модификациях - Sekee FM5, Sekee FM10, Sekee FM16, Sekee FM20, Sekee FM26, Sekee FM40, Sekee FM50. Модели отличаются по габаритным размерам, диаметру условного прохода и диапазону измерений. Серийный номер наносится на наклейки на боковой стороне прибора (рис.3).
Знак поверки наносится на свидетельство о поверке и/или в паспорт.

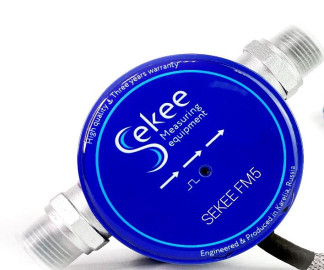

Общий вид счетчиков показан на рисунке 1.
Рисунок 1 - Общий вид счетчиков
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| FM5 | FM10 | FM16 | FM20 | FM26 | FM40 | FM50 | |
| Диаметр условного прохода, мм | 5 | 10 | 16 | 20 | 26 | 40 | 50 |
| Минимальный расход, дм3/ч | 2,5 | 2,5 | 8,0 | 16 | 25 | 200 | 700 |
| Номинальный расход, дм3/ч | 50 | 180 | 400 | 1 100 | 2 000 | 6 000 | 20 000 |
| Максимальный расход, дм3/ч | 100 | 250 | 700 | 1 600 | 3 100 | 9 000 | 30 000 |
| Номинальный коэффициент преобразования*, имп/дм3 | 200 | 80 | 83,3 | 27,8 | 10 | 3,03 | 0,83 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,5 | ||||||
| * Действительное значение коэффициента преобразования указывается в паспорте | |||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||
| FM5 | FM10 | FM16 | FM20 | FM26 | FM40 | FM50 | ||
| Габаритные размеры, мм, не более | длина | 54 | 70 | 86 | 105 | 130 | 300 | 350 |
| высота | 64 | 61 | 58 | 74 | 96 | 161 | 190 | |
| ширина (диаметр) | 59 | 73,5 | 86 | 105 | 130 | 210 | 250 | |
| Масса, кг, не более | 0,65 | 1,35 | 1,15 | 1,97 | 3,56 | 14,0 | 41,0 | |
| Диапазон температуры измеряемой среды, °С | от -40 до +150 | |||||||
| Диапазон температуры окружающей среды, °С | от - 55 до +85 | |||||||
| Динамическая вязкость измеряемой среды, °С, мПас | от 1 до1000 | |||||||
| Максимальное рабочее давление, МПа | 2,6 | |||||||
| Напряжение рабочего питания, В | от 8 до 40 | |||||||
| Потребляемый ток, мА | 50 | |||||||
| Наработка на отказ, ч (не менее) | 30 000 | |||||||
| Срок службы, лет | 7 | |||||||
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус счетчика методом наклейки.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество | Примечание |
| Счетчик жидкости Sekee FM | - | 1 шт. | - |
| Паспорт | - | 1 экз. | - |
| Руководство по эксплуатации | FM/РЭ 26.51.52001-81895823-2020 | 1 экз. | - |
| Методика поверки | МП 2550-0376-2020 | 1 экз. | - |
приведены в Руководстве по эксплуатации FM/РЭ 26.51.52-001-81895823-2020 раздел 7 «Использование по назначению».
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, часть 2
ТУ 26.51.52-001-81895823-2020 Счетчики жидкости Sekee FM. Технические условия
