| Номер в госреестре | 82305-21 |
| Наименование СИ | Влагомеры эталонные товарной нефти мобильные |
| Обозначение типа СИ | УДВН-1эм |
| Изготовитель | Общество с ограниченной ответственностью "Научно-техническое предприятие "Годсэнд-сервис" (ООО "НТП "Годсэнд-сервис"), Московская обл., г. Фрязино |
| Год регистрации | 2021 |
| Срок свидетельства | 19.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Влагомеры эталонные товарной нефти мобильный УДВН-1эм (далее - влагомеры) предназначены для измерения объемного влагосодержания нефти и нефтепродуктов. Влагомеры используется в качестве рабочего эталона 2-го разряда по ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов при проведении поверки, градуировки и контроля метрологических характеристик влагомеров нефти и нефтепродуктов.
Влагомер выполнен в виде малогабаритного переносного устройства со встроенной аккумуляторной батареей, прилагаемым к нему зарядным устройством и блоком питания зарядного устройства.
Функционально влагомер состоит из сигнального СВЧ модуля, контроллера, дисплея, датчика температуры, переключателя режимов работы, аккумуляторного блока и схем огранче-ния тока короткого замыкания, размещенных в едином корпусе.
Принцип действия влагомера основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.
Общий вид влагомера приведен на рисунке 1, место пломбирования и место нанесения заводского номера указано на рисунке 2. Заводской номер влагомера наносится методом метал-лографики на шильд на задней части корпуса влагомера в четырехзначном формате, а также отображается на дисплее влагомера в окне «Информация».
Дисплей
эталонный илгоых> тоыгаоН нефти
ЫОБКШШЙ УЩМш
Кнопки управления режимами
Кнопка
«ВКЛ/ВЫКЛ»
Разъем для подключения зарядного устройства
Измерительная
ГГ
ячейка

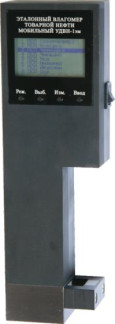

Рисунок 1 - Общий вид влагомера
Рисунок 2 - Место пломбирования влагомера и место нанесения заводского номера
Нанесения знака поверки на влагомеры не предусмотрено.
Программное обеспечение (далее -ПО) является встроенным в микропроцессорный контроллер, обеспечивает хранение градуировочных коэффициентов и градуировочной характеристики, осуществляет преобразование и вывод результатов измерений на экран графического дисплея и не влияет на метрологические характеристики.
Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы влагомера, заносится в интегральную микросхему (ПЗУ) при изготовлении влагомера и не может быть изменено пользователем.
Встроенное ПО защищено от несанкционированного доступа пломбировочными стрикерами на корпусе влагомера (рисунок 2) и цифровым ключом.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УДВН - эм |
| Номер версии (идентификационный номер) ПО | 2.11 |
| Цифровой идентификатор ПО | 0х9476са8е |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, объемная доля воды, % | от 0,01 до 2,0 включ. |
| Пределы допускаемой основной абсолютной погрешности, объемная доля воды, % | ±0,025 |
| Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры измеряемой среды на каждые 10 °С от 20 °C, объемная доля воды, % | ±0,01 |
| Наименование характеристики | Значение |
| Обработка результатов измерений | автоматическая |
| Представление результатов измерений | в цифровом виде |
| Время установления рабочего режима, с, не более | 10 |
| Диапазон температуры измеряемой среды, °С | от +5 до +40 |
| Диапазон плотности измеряемой среды, кг/м3 | от 750 до 1050 |
| Масса, кг, не более | 1 |
| Габаритные размеры (Д х Ш х В), мм, не более | 270х85х45 |
| Степень защиты оболочки, не ниже | IP50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 80 от 84 до 106,7 |
| Средняя наработка на отказ с доверительной вероятностью 0,95, ч | 2500 |
| Средний срок службы, лет | 8 |
| Маркировка взрывозащиты | 1Ex ib IIA T3 Gb X |
наносится на шильд на задней части корпуса влагомера методом металлографики и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Влагомер | УШЕФ.414432.007 | 1 шт. |
| Зарядное устройство | 1 шт. | |
| Блок питания 15В | 1 шт. | |
| Руководство по эксплуатации | УШЕФ.414432.007 РЭ | 1 экз. |
| Паспорт | УШЕФ.414432.007 ПС | 1 экз. |
| Методика поверки (копия) | 1 экз. | |
| Свидетельство о первичной поверке | 1 экз. | |
| Свидетельство об утверждении типа СИ (копия) | 1 экз. | |
| Сертификат соответствия ТР ТС 012/2011 (копия) | 1 экз. | |
| Измерительная кювета | 1 шт. | |
| Кабель переходной | 1 шт. | |
| Кабель нуль-модемный | 1 шт. | |
| Заводская упаковка (кейс) | 1 шт. |
приведены в разделе 8 «ПОРЯДОК РАБОТЫ» документа УШЕФ.414432.007 РЭ. Влагомер эталонный товарной нефти мобильный УДВН-1эм. Руководство по эксплуатации.
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;
УШЕФ.414432.007 ТУ. Влагомер эталонный товарной нефти мобильный УДВН-1эм. Технические условия.
