| Номер в госреестре | 82306-21 |
| Наименование СИ | Установки поверочные влагомеров нефти |
| Обозначение типа СИ | УПВ |
| Изготовитель | Общество с ограниченной ответственностью "Норма-Тест" (ООО "Норма-Тест"), г. Казань |
| Год регистрации | 2021 |
| Срок свидетельства | 19.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные влагомеров нефти УПВ (далее - установка) предназначены для поверки поточных влагомеров нефти и нефтепродуктов.
Принцип действия установки основан на воспроизведении единицы объемного влагосодержания нефти и нефтепродуктов в виде искусственных смесей дозированием жидкостей-компонентов смеси, состоящих из нефти (нефтепродуктов) и воды, последующей циркуляции и смешением по рабочему контуру установки.
Установка имеет две модификации: автоматизированная - «А» и неавтоматизированная - «Р». Установка представляет собой комплекс устройств: диспергатор и жидкостной циркуляционный термостат (далее - термостат), в модификации «А» в состав комплекса также входит персональный компьютер в комплекте с дисплеем и установленным программным обеспечением (далее - ПО).

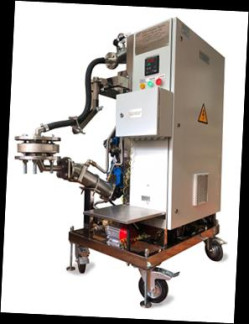

Диспергатор конструктивно состоит из: несущей рамы, трубопроводной обвязки, образующей рабочий контур, и шкафа автоматизации и управления. На несущей раме размещены трубопроводная обвязка и шкаф автоматизации и управления. Несущая рама опирается на свободно ориентируемые колеса. К измерительному контуру модификации «А» гидравлически подключены линии дозирования, отбора пробы и дренирования. В состав рабочего контура входит: компенсатор объема, два теплообменника, циркуляционный шестеренный электронасосный агрегат - диспергатор, дозирующие и дренажные насосы в модификации «А», гибкое соединение, стыковочные переходы испытуемого влагомера, поплавковый и два обратных клапана.
В шкафу автоматизации и управления модификации установки «А» размещены: контроллер, модули ввода-вывода, частотный преобразователь, измеритель-регулятор температуры, пускатели, реле, автоматические выключатели и другие элементы автоматизации. В модификации «Р» контроллер, модули ввода-вывода отсутствуют. На боковой стороне шкафа автоматизации и управления размещен шкаф подключения поверяемых влагомеров.
Измерение количества дозируемых и сливаемых жидкостей в установке модификации «А» производится электронными весами MS 12002 TS и СЕ 6202-C, измерение температуры и давления осуществляется измерительными преобразователями ОВЕН, ДТС105 и ПД100И, соответственно. Выходные сигналы поверяемого влагомера снимаются в аналоговом или цифровом виде. Остаточное влагосодержание измеряется в пробе нефти (нефтепродукте) автоматическим титратором Compact V10S по методу К. Фишера совместно с электронными весами ME 204T. Плотность жидкостей-компонентов измеряется измерителем плотности жидкости ВИП-2МР в отобранных пробах.
Измерение количества дозируемых и сливаемых жидкостей в установке модификации «Р» производится электронными весами СЕ 6202-C, измерение температуры осуществляется измерительными преобразователями ДТС105. Измерение остаточного влагосодержания производится с применением аналогичных средств измерений установки модификации «А».
Перечень средств измерений из состава установок модификации «А» и модификации «Р» приведены в таблице 1 и 2, соответственно.
В установке модификации «А» воспроизведение искусственных смесей производится в автоматизированном режиме. В модификации установки «Р» в ручном режиме. Получение искусственных смесей с заданным значением влагосодержания производится способом добавления или замещения в установленном температурном диапазоне и диапазоне избыточного давления. В установке модификации «Р» добавление жидкостей-компонентов в рабочий контур установки, слив жидкости производится ручным способом, в модификации «А» осуществляется автоматизированно. Циркуляция и смешение жидкостей производится насосом в замкнутом рабочем контуре установки через первичный преобразователь влагомера. Измеренные данные передаются в шкаф автоматизации и управления в аналоговом виде. В модификации установки «А» преобразование сигналов, обработка измеренных данных и вычисление воспроизводимой единицы влагосодержания, дозирование жидкостей-компонентов смеси, циркуляция смесей, слив жидкости, опорожнение установки, установление и регулирования температуры смеси и избыточного давления производится контроллером ICP DAS WP-2241-CE7 в автоматизированном режиме. Результаты измерений и вычислений отображаются в программе на экране персонального компьютера. В модификации установки «Р» регулирование температуры осуществляется термостатом, регулирование давления осуществляется ручным способом, обработка измеренных данных и вычисление воспроизводимой единицы влагосодержания производится оператором.
Установка не пломбируется. Серийный номер установки наносится на информационной табличке методом лазерной гравировки.
Знак поверки наносится на свидетельство о поверке установки.
Расшифровка условного обозначения установки:
- Х - 100 - Х - ХХХ
| УПВ | - Х | ||
| Исполнение: С; М | |||
Максимальное значение единицы объемного влагосодержания, %
Модификация воспроизведения единицы объемного влагосодержания: Р - неавтоматизированная;
А - автоматизированная_
Максимальный диаметр условного прохода испытываемых влагомеров (DN):
50; 200
Таблица 1 - Перечень средств измерений из состава установки модификации «А»
| Наименование средства измерений | Обозначение типа средства измерений | Регистрационный номер в Федеральном информационном фонде |
| Весы неавтоматического действия М | MS 12002 TS | 63293-16 |
| Весы лабораторные электронные СЕ | 6202-C | 50838-12 |
| Т ермопреобразователь сопротивления ДТС | ДТС105-РТ100.А3.80 | 28354-10 |
| Измеритель-регулятор микропроцессорный | ТРМ-201 | 32478-06 |
| Преобразователь давления ОВЕН | ПД100И-ДИ2,5 -121-0,5 | 56246-14 |
| Модуль аналоговый ЕТ-7000 | ЕТ-7017 | 70883-18 |
| Титратор автоматический серии Compact | Модель V10S | 65094-16 |
| Весы неавтоматического действия М | ME 204T | 63293-16 |
| Измеритель плотности жидкости измерительный ВИП | ВИП-2МР | 27163-09 |
| Наименование средства измерений | Обозначение типа средства измерений | Регистрационный номер в Федеральном информационном фонде |
| Весы лабораторные электронные СЕ | 6202-C | 50838-12 |
| Измеритель-регулятор микропроцессорный | ТРМ1 | 17023-08 |
| Т ермопреобразователь сопротивления ДТС | ДТС105-РТ100.А3.80 | 28354-10 |
| Манометр показывающий | ТМ3 | 25913-08 |
| Титратор автоматический серии Compact | Модель V10S | 65094-16 |
| Весы неавтоматического действия М | ME 204T | 63293-16 |
| Измеритель плотности жидкости измерительный ВИП | ВИП-2МР | 27163-09 |
Место нанесения знака утверждения типа
В установке модификации «Р» ПО отсутствует.
ПО установки модификации «А» состоит из ПО верхнего уровня и ПО нижнего уровня. ПО нижнего уровня является встраиваемым в съемную память контроллера ICP DAS WP-2241-CE7. ПО верхнего уровня загружается в жесткую память персонального компьютера. ПО верхнего и нижнего уровней устанавливается на этапе изготовления установки и является ее неотъемлемыми частями. Метрологически значимая часть ПО содержится в файле MeraLib_CE.dll и хранится в контроллере ICP DAS WP-2241-CE7.
ПО осуществляет управление установкой в автоматическом режиме. ПО верхнего уровня формирует человеко-машинный интерфейс управления и настройку установки, формирования протоколов поверки и сохранение параметров установки в файл.
Сведения об идентификационных данных метрологически значимой части ПО приведены в таблице 3.
Уровень защиты ПО и измерительной информации «средний» по Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения установки модификации «А»__
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MeraLib CE.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО | fd912e4e640c5e48ffe0c284c68927 b7 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация «А» | Модификация «Р» | |
| Диапазон воспроизведения объемного влагосодержания нефти и нефтепродуктов,% | 0,01 до 99,9 | |
| Пределы допускаемой абсолютной погрешности воспроизведения единицы объемного влагосодержания нефти и нефтепродуктов, %, в поддиапазонах влагосодержания: 0,01 - 10,0 % вкл. 10.0 - 70,0 % вкл. 70.0 - 99,9 % вкл. | ±0,02 ±0,10 ±0,25 | |
| Диапазон измерений температуры рабочей среды, °С | от +5 до +80 | |
| Пределы допускаемой абсолютной погрешности измерений температуры рабочей среды, °С | ±0,5 | |
| Стабильность поддержания температуры рабочей среды, °С | ±1,0 | |
| Диапазон измерений избыточного давления, МПа | от 0,1 до 0,6 | от 0,1 до 0,4 |
| Пределы допускаемой основной приведенной погрешности к верхнему пределу диапазона измерений избыточного давления, % | ±0,5 | |
| Стабильность поддержания избыточного давления, МПа | ±0,05 | |
| Диапазон измерений постоянного тока, мА | от 4 до 20 | - |
| Пределы допускаемой абсолютной погрешности канала измерений постоянного тока, мкА | ±10 | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация «А» | Модификация «Р» | |
| Рабочая среда | Искусственные водонефтяные, водомасляные смеси | |
| Плотность рабочей среды, кг/м3 | от 600 до 1250 | |
| Вязкость рабочей среды, мм2/с, не более | 1000 | |
| Содержание механических примесей в рабочей среде, массовая доля, %, не более | 0,01 | |
| Размеры механических примесей в рабочей среде, мм, не более | 0,05 | |
| Температура рабочей среды, °С | от +5 до +80 | |
| Рабочее давление, МПа, не более | 0,6 | 0,4 |
| Максимальный диаметр условного прохода поверяемых влагомеров (DN)1) | 150;200 | |
| Входные сигналы от поверяемых влагомеров: - цифровой; - аналоговый | RS-485/RS-232 4 - 20 мА | - |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - освещенность помещения, Лк, не менее | от +15 до + 25 80 300 | |
| Значение | ||
| Наименование характеристики | Модификация | Модификация |
| «А» | «Р» | |
| Параметры электропитания диспергатора: | ||
| - напряжение переменное, В | 230±23/400±40 | |
| - частота переменного тока, Гц | 50±1 | |
| - потребляемая мощность, кВА, не более | 5 | |
| Параметры электропитания термостата: | ||
| - напряжение переменное, В | 400±40 | |
| - частота переменного тока, Гц | 50±1 | |
| - потребляемая мощность, кВА, не более | 5 | |
| Габаритные размеры (ДхШ*В), мм, не более: | ||
| - диспергатор | 1500x800x1650 | 710x760x1350 |
| - термостат | 1000x600x1460 | |
| Масса, кг, не более | ||
| - диспергатор | 450 | 150 |
| - термостат | 140 | |
| Средняя наработка на отказ, ч, не менее | 12 000 | |
| Срок эксплуатации, лет, не менее | 10 | |
| 1) В зависимости от модификации установки. | ||
наносится на идентификационную табличку способом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка соответствующей модификации в сборе 1) | УПВ-Х-100-Х-ХХХ | 1 шт. |
| Упаковочный лист | - | 1 экз. |
| Паспорт | НТ 156.00.00.001 ПС | 1 экз. |
| Руководство по эксплуатации | НТ 156.00.00.001 РЭ | 1 экз. |
| Методика поверки | НА.ГНМЦ.0534-20 МП | 1 экз. |
| Ведомость эксплуатационных документов | - | 1 экз. |
| Комплект эксплуатационных документов изделий из состава установки | - | 1 к-т |
| 1) Модификация установки определяется при заказе. | ||
приведены в п. 1.4 руководства по эксплуатации НТ 156.00.00.001 РЭ.
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов.
ТУ 28.99.39.190-029-58651280-2020 Установки поверочные влагомеров нефти УПВ. Технические условия.
