| Номер в госреестре | 82308-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | ЕП-12,5, ЕП-40 |
| Изготовитель | Великолукский завод "Транснефтемаш" Акционерного общества "Транснефть-Верхняя Волга" (Завод "ТНМ" АО "Транснефть-Верхняя Волга"), Псковская обл., г. Великие Луки |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические ЕП-12,5, ЕП-40 (далее по тексту
- резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема (согласно градуировочной таблице).
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами, состоящие из одной секции.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуар стальной горизонтальный цилиндрический ЕП-12,5 зав. № 37 расположен на территории Анжеро-Судженской линейной производственно-диспетчерской станции Новосибирского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».
Резервуары стальные горизонтальные цилиндрические ЕП-40 зав. №№ И126, 593 расположены на территории Омской линейной производственно-диспетчерской станции АО «Транснефть-Западная Сибирь».

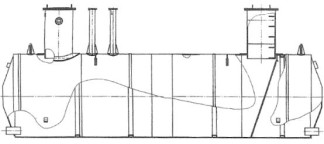

Эскиз резервуара ЕП-12,5 зав. № 37 представлен на рисунке 1.
Эскиз резервуаров ЕП-40 зав. №№ И126, 593 представлен на рисунке 2.
Рисунок 2 - Эскиз резервуаров ЕП-40 зав. №№ И126, 593 Пломбирование резервуаров не предусмотрено.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номер резервуара | 37 | И126, 593 |
| Номинальная вместимость, м3 | 12,5 | 40 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номер резервуара | 37 И126, 593 |
| Условия эксплуатации: - температура окружающей среды, °С | от -15 до +40 |
| Средний срок службы, лет | 30 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | ЕП-12,5 (ЕП-40) | 1 шт. |
| Паспорт | — | 1 экз. |
| Градуировочная таблица | — | 1 экз. |
приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим ЕП-12,5, ЕП-40
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
