| Номер в госреестре | 82313-21 |
| Наименование СИ | Датчики давления интеллектуальные |
| Обозначение типа СИ | DLE |
| Изготовитель | "Woodward, Inc.", США |
| Год регистрации | 2021 |
| Срок свидетельства | 19.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления интеллектуальные DLE (далее - датчики) предназначены для измерений абсолютного давления газообразных и жидких неагрессивных, и некристаллизующихся сред.
Принцип действия датчиков основан на пьезорезистивном методе измерений давления. Измеряемое давление подается в входную камеру датчика, вызывая деформацию измерительной мембраны, что в свою очередь приводит к изменению сопротивления на входе электронной схемы. Далее, через интерфейс RS-422 с использованием стандартного протокола универсального асинхронного приемопередатчика (UART) эти данные передаются на внешний контроллер, обрабатываются и выводятся на ПК в единицах измерений давления.
Датчики состоят из металлического корпуса, входными камерами с установленными внутри измерительными пьезорезистивными чувствительными элементами, электронной схемой и внешним котроллером обработки и передачи информации.
Датчики имеют одну модификацию 9907-2203, которая имеет четыре чувствительных элемента, каждый из которых образует отдельный измерительный канал, каждый канал имеет одинаковый диапазон измерений и погрешность.

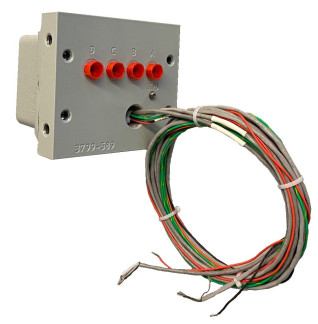

Общий вид датчика приведён на рисунке 1.
Рисунок 2- Место нанесения заводского номера Нанесение знака поверки на датчики не предусмотрено.
Пломбирование датчика не предусмотрено.
Заводской номер наносится на датчик методом наклеивания.
отсутствует.
Метрологические и основные технические характеристики датчиков приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений абсолютного давления, PSI (кПа) | от 5 до 1000 (от 34,47 до 6894,75) |
| Пределы допускаемой приведенной погрешности измерений абсолютного давления, % от диапазона измерений | ±0,03 |
Таблица 2 - Основные технические характеристики
| Наименования характеристики | Значение |
| Источник питания, В постоянный ток переменный ток | от 10 до 150 от 88 до132 |
| Масса, кг, не более | 3,9 |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 136x156x122 |
| Условия эксплуатации: температура окружающего воздуха, оС: относительная влажность, %, не более | от -40 до +125 (от 34,4 до 5171,0 кПа включ.) от -35 до +125 (св. 5171,0 до 6894,7 кПа) 85 |
| Условия хранения и транспортировки: - температура окружающего воздуха, оС - относительная влажность, %, не более | от -40 до +150 85 |
| Маркировка взрывозищиты | 1Ex d IID T4 Gb X |
наносится типографским способом на титульный лист руководства по эксплуатации датчика.
приведена в таблице 3.
| Наименование | Обозначение | Количество | Примечания |
| Датчик давления интеллектуальный DLE | 9907-2203 | 1 шт. | - |
| Руководство по эксплуатации | - | 1 экз. | - |
приведены в главе 1 руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1Х101 - 1*107 Па»;
Техническая документация завода изготовителя.
