| Номер в госреестре | 82318-21 |
| Наименование СИ | Модули ввода-вывода |
| Обозначение типа СИ | AddFEM PoCo Plus 6DL3100-8AC05 |
| Изготовитель | Siemens AG, Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 (далее - модули) предназначены для измерений силы и напряжения постоянного электрического тока, частоты переменного тока, воспроизведения силы постоянного электрического тока.
Принцип действия модулей основан на последовательных преобразованиях измеряемых величин.
Модули осуществляют регистрацию и обработку аналоговых и дискретных сигналов, характеризующих состояние технологических объектов, формирования сигналов автоматизированного контроля и управления в реальном масштабе времени на основе полученных данных технологическими процессами и объектами
Модули включают в себя как аналоговые, так и цифровые каналы. К аналоговым каналам относятся: 12 измерительных каналов (ИК), предназначенные для измерений силы постоянного электрического тока (до 6 из которых могут быть настроены на измерения сигналов напряжения постоянного электрического тока), 3 ИК сигналов частоты переменного тока и 8 каналов воспроизведения силы постоянного электрического тока.
К модулям ввода-вывода данного типа относятся модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 с заводскими № LBH2454594, № LBKD416199, № LBL2433045, № LBL2433061.
Заводской номер в виде буквенно-цифрового обозначения, который однозначно идентифицирует каждый модуль, наносится на боковую панель корпуса с помощью наклейки, либо гравировки. Пломбирование модулей не предусмотрено. Нанесение знака поверки на корпус модуля не предусмотрено, знак поверки наносится на свидетельство о поверке.

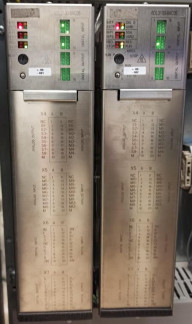

Общий вид модулей с указанием места нанесения заводского номера представлен на рисунке 1.
Метрологически значимым программным обеспечением (ПО) модулей ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 является встроенное ПО модулей и ПО верхнего уровня «SPPA-T3000». Встроенное ПО модулей загружается в энергонезависимую память на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
ПО верхнего уровня «SPPA-T3000» позволяет оператору выполнять настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненых измерений.
Для защиты приборных стоек с установленными в них модулями ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 предусмотрено закрытие дверей стоек на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь.
В приборных стойках реализован контроль версий и контрольных сумм ПО установленных в них измерительных компонентов, а также сигнализация и отключение компонента при несовпадении значений, исключающие возможность несанкционированной замены.
Метрологические характеристики ИК нормированы с учетов влияния всех компонентов ПО модулей ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05
Идентификационные данные ПО «SPPA-T3000» приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPPA-T3000 |
| Номер версии (идентификационный номер ПО) | не ниже 7.0.12.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические и технические характеристики модулей приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики модулей
| Наименование параметра | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемых приведенных к диапазону измерений погрешностей |
| Измерение силы постоянного электрического тока | от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА от -30 до +30 мА | 13 бит + знак | Y = ±0,12 % |
| Измерение напряжения постоянного электрического тока | от 0 до 10 В от -10 до +10 В | 13 бит + знак | Y = ±0,12 % |
| Измерение частоты переменного тока | от 0,5 до 20000 Гц | 13 бит + знак | Y = ±0,01 % |
| Воспроизведение силы постоянного электрического тока | 13 бит + знак | от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА от -30 до +30 мА | Y = ±0,15 % |
Таблица 3 - Технические характеристики модулей
| Наименование параметра | Значение |
| Нормальные условия применения: | |
| Температура окружающей среды, °С | от +20 до +35 |
| Относительная влажность окружающего воздуха без конденсации, % | до 95 |
| Атмосферное давление, кПа | от 90,0 до 108,0 |
| Напряжение питания постоянного тока, В | от 18,5 до 30,2 |
| Потребляемая мощность, Вт, не более | 33 |
| Габаритные размеры, мм | |
| - высота | 295 |
| - ширина | 75 |
| - длина | 209 |
| Масса, кг, не более | 2,8 |
наносится на титульный лист руководства по эксплуатации «Simatic PCS 7. Add 7. Модуль AddFEM. Руководство по эксплуатации» типографским способом.
Таблица 4 - Комплектность поставки
| Наименование | Обозначение | Количество, шт. |
| Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05, заводские номера: № LBH2454594, № LBKD416199, № LBL2433045, № LBL2433061. | AddFEM PoCo Plus 6DL3100-8AC05 | по заказу |
| «Simatic PCS 7. Add 7. Модуль AddFEM. Руководство по эксплуатации» | - | 1 |
| Методика поверки | МП 201-007-2021 | 1 |
представлены в разделе 5 руководства по эксплуатации «Simatic PCS 7. Add 7. Модуль AddFEM. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к модулям ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
