Весы неавтоматического действия ДЕЛЬТА, 82325-21

82325-21
Весы неавтоматического действия ДЕЛЬТА (далее - весы) предназначены для измерений массы различных грузов при статическом взвешивании.
Карточка СИ
Номер в госреестре 82325-21
Наименование СИ Весы неавтоматического действия
Обозначение типа СИ ДЕЛЬТА
Изготовитель Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ"), г. Кемерово
Год регистрации 2021
Срок свидетельства 16.07.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Весы неавтоматического действия ДЕЛЬТА (далее - весы) предназначены для измерений массы различных грузов при статическом взвешивании.

Описание

Конструктивно весы состоят из:

-    Грузоприемного устройства (далее - ГПУ) (Т.2.1.1 ГОСТ OIMLR 76-1-2011);

-    Весоизмерительного(ых) датчика(ов) (далее - датчик);

-    Устройства обработки аналоговых данных (далее - УОАД) с программнотехническим комплексом на базе персонального компьютера или программируемого контроллера (далее - ПТК), либо терминала с ПТК или без него. УОАД, используемое в составе весов, представляет собой прибор(ы) весоизмерительный(ые) ПВ-15, ПВ-15М, изготавливаемый(ые) ООО «ИЦ «АСИ».

ГПУ состоит из одной или нескольких секций, представляющих собой опорную металлическую раму, установленную или подвешенную на весоизмерительный(ые) датчик(и). В зависимости от конструкции ГПУ, соседние секции могут быть разделены или соединены между собой и иметь как общие, так и раздельные точки опоры.

Для монтажа датчика используются узлы встройки или комплект креплений, позволяющие закрепить датчик непосредственно на ГПУ. ГПУ может быть различной формы - прямоугольная, квадратная, круглая, шестиугольная или П-образной формы.

На ГПУ весов могут, в зависимости от области применения весов, устанавливаться следующие приспособления:

-    настил;

-    защитное ограждение;

-    ложементы или опоры для размещения и закрепления взвешиваемых грузов;

-    другие различные приспособления для удобства установки и закрепления груза;

-    ёмкости различных конфигураций для штучного, насыпного и наливного груза.

В зависимости от технологии использования, ёмкости могут размещаться как на ГПУ, так и под ним.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, находящегося на ГПУ, в электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей терминала или монитор ПТК.

Датчики, используемые в составе весов:

-    датчики весоизмерительные тензорезисторные DSB2, BCL, изготавливаемые фирмой «CAS Corporation», Республика Корея (Регистрационный номер 56675-14), модели BCL;

-    датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, изготавливаемые фирмой «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (Регистрационный номер 77382-20), моделей SB, SQB, HSX, IL, UDA, AMI, XSB;

-    датчики весоизмерительные тензорезисторные Z6, изготавливаемые фирмой «Hot-tinger Baldwin Messtechnik GmbH», Германия (Регистрационный номер 15400-13);

-    датчики весоизмерительные тензорезисторные HLC, BLC, ELC, изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия (Регистрационный номер 21177-13), модели HLC;

-    датчики весоизмерительные тензорезисторные Single Point, изготавливаемые компанией «Vishay Advanced Technologies LTD.», Израиль; компанией «Vishay Celtron (Tianjin) Technologies Co., LTD.», Китай; компанией «Vishay Tedea-Huntleigh (Beijing) Electronics Co., LTD.», Китай; компанией «Vishay Transducers India Limited», Индия; компанией «Vishay Measurements Group UK Ltd.», Великобритания; компанией «Vishay Transducers LTD.», США; компанией «Vishay Celtron Technologies, Inc.», Тайвань (Регистрационный номер 58370-14), моделей LPS, 1010, 1510;

-    датчики весоизмерительные тензорезисторные SBA, изготавливаемые фирмой «CAS Corporation», Республика Корея (Регистрационный номер 56798-14).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены либо к УОАД, либо к терминалу.

Терминал осуществляет аналого-цифровое преобразование выходного сигнала весоизмерительных датчиков, его окончательную обработку и отображение результатов взвешивания.

Терминалы, используемые в составе весов:

-    приборы весоизмерительные ПВ, изготавливаемые ООО «ИЦ «АСИ», Россия (Регистрационный номер 81224-21), модификаций ПВ-22, ПВ-24, ПВ-33;

-    приборы весоизмерительные CI, BI, NT и PDI, изготавливаемые фирмой «CAS Corpo-ration», Республика Корея (Регистрационный номер 50968-12), модификаций CI-6000A, CI-8000V, BI-100R, BI-100RB, PDI, NT-200;

-    приборы весоизмерительные WE, изготавливаемые фирмой «Hottinger Baldwin Mess-technik GmbH», Германия (Регистрационный номер 61808-15), модификации WE2111.

УОАД осуществляет аналого-цифровое преобразование выходного сигнала весоизмерительных датчиков и через цифровой интерфейс передает измерительную информацию в цифровой форме в ПТК. ПТК включает в себя программное обеспечение АРМ «Весы статические» (далее - АРМ), осуществляющее окончательную обработку измерительной информации и отображение результатов взвешивания.

УОАД, используемые в составе весов:

-    приборы весоизмерительные ПВ, изготавливаемые ООО «ИЦ «АСИ», Россия (Регистрационный номер 81224-21), модификаций ПВ-15, ПВ-15М.

Весы неавтоматического действия ДЕЛЬТА выпускаются в следующих модификациях ДЕЛЬТА-[1]/[2] ([3]/[4]), которые отличаются максимальной нагрузкой (Мах), числом поверочных интервалов, типом применяемых УОАД, терминалов и датчиков. Расшифровка обозначений приведена в таблице 1.

Таблица 1 - Обозначение исполнения весов

Позиция

Обозначение

Расшифровка

[1]

20 - 400

Максимальная нагрузка, (кг) (см. Таблицу 4)

[2]

1; 2; 3

Исполнение весов (см. Таблицу 4):

1    - Однодиапазонные с числом поверочных интервалов (n) до 3000;

2    - Однодиапазонные с числом поверочных интервалов (n) св. 3000;

3    - Двухинтервальные

[3]

01; 02; 03; 04; 05; 06; 07; 08; 09; 10; 11

Тип УАОД или терминала:

01    - ПВ-22; 05 - CI-8000V; 09 - WE2111;

02    - ПВ-24; 06 - BI- 100R; 10 - NT-200;

03    - ПВ-15, ПВ-15М; 07 - BI-100RB; 11 - ПВ-33

04    - CI-6000A; 08 - PDI;

[4]

01; 02; 03; 04; 05; 06; 07; 08; 09; 10; 11; 12; 13; 14

Тип датчиков:

01    - BCL; 04 - HLC; 07 - 1510; 10 - HSX; 13 - AMI;

02    - SB; 05 - LPS; 08 - SBA; 11 - IL; 14 - XSB

03    - Z6; 06 - 1010; 09 - SQB; 12 - UDA;

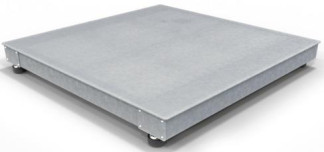

ГПУ (секция) весов прямоугольной формы с настилом

ГПУ (секция) весов прямоугольной формы с ограждением

ГПУ (секция) весов шестиугольной формы с настилом

ГПУ (секция) весов круглой формы с настилом

ГПУ (секция) весов П-образной формы

ГПУ (секция) на подвесных узлах встройки датчиков

Рисунок 1 - Общий вид ГПУ (секций) весов

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-    устройство выборки массы тары (Т.2.7.4).

В целях предотвращения доступа к узлам настройки (регулировки) на весы наносится знак поверки на пломбы или пломбы в виде разрушаемой наклейки, доступ к параметрам регулировки и настройки возможен только при нарушении пломбы.

Схемы пломбировки весов от несанкционированного доступа приведены на рисунках 2,

3.

УОАД ПВ-15    УОАД ПВ-15М

Рисунок 2 - Схемы пломбировки весов от несанкционированного доступа к УОАД

Терминал ПВ-22

Терминал PDI

Терминал CI-6000A

Терминал ПВ-33

Терминал CI-8000V

Терминалы BI-100R; BI-100RB

Терминал WE2111

Терминал NT-200

Терминал ПВ-24

Заводской номер весов наносится методом лазерной гравировки или фотохимическим способом на маркировочную табличку, расположенную на ГПУ. Общий вид маркировочных табличек для однодиапазонных и многоинтервальных весов представлен на рисунке 4.

Однодиапазонные весы    Многоинтервальные весы

Программное обеспечение

Программное обеспечение (далее - ПО) терминалов и УОАД является встроенным и используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Изменение ПО терминалов и УОАД через интерфейс пользователя невозможно. В зависимости от исполнения весов, доступ к параметрам регулировки и настройки возможен только при нарушении пломбы и изменении положения переключателя настройки или перемычки на печатной плате.

Программное обеспечение АРМ является автономным и состоит из метрологически значимой и метрологически незначимой частей.

Метрологически значимая часть защищена от случайных или намеренных изменений с использованием следующих средств:

а)    после запуска программы проводится автоматическое вычисление контрольной суммы по машинному коду (контрольная сумма по CRC32 со скрытым полиномом) и сравнение результата с хранящимся в исполняемом файле StaAll32.exe фиксированным значением;

б)    для защиты от незаконного распространения АРМ используется электронный ключ. При запуске программы проверяется соответствие версии АРМ «Весы статические» с информацией, хранящейся в электронном ключе. В случае несовпадения версий, АРМ запускается в демонстрационном режиме без возможности проведения измерений;

в)    используется разграничение прав доступа к режимам работы весов (взвешивание, настройка, регулировка) с помощью пароля;

г)    изменение ПО весов через интерфейс пользователя невозможно;

д)    при изменении метрологически значимых параметров юстировки и настройки формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти;

е)    хранение данных осуществляется на жестком диске ПТК в качестве запоминающего средства и осуществляется в зашифрованном виде (с использованием контрольной суммы по CRC32 со скрытым полиномом).

Идентификационные данные ПО терминалов ПВ-22, ПВ-24, ПВ-33, CI-6000A, CI-8000V, BI-100R, BI-100RB, PDI, NT-200 отображаются на дисплее при включении и представлены в таблице 2. Номер версии (идентификационный номер) ПО терминала WE2111, указанный в таблице 2, доступен для просмотра во время работы весов при нажатии специальной комбинации клавиш для выхода в режим памяти данных (Alibi). Идентификационные данные АРМ «Весы статические» доступны для просмотра в меню «О программе».

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО представлены в таблице 2.

ПО

весов

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

ПВ-22

не ниже Vt 220

ПВ-33

не ниже t4 U0.6

ПВ-24

не ниже Vt 400

CI-6000A

CI-6000 series firmware

1.01, 1.02, 1.03

CI-8000V

CI-8000 series firmware

t1000 02, t1000 03,t1000 04

PDI

PDI firmware

2.18, 2.19, 2.20

BI-100R

BI-100RB

BI series firmware

1.01, 1.02, 1.03

NT-200

NT series firmware

203, 204, 205

WE2111

не ниже V1.0X1)

АРМ

«Весы

статические»

АРМ «Весы статические»

1.0.0.12)

C4BF89F0

CRC32

Примечание:

1)    Обозначение «Х» не относится к метрологически значимой части ПО;

2)    Номер версии метрологически значимой части StaticWeightLibrary.dll

Технические характеристики

Таблица 3 - Основные метрологические характеристики весов

Наименование характеристики

Значение

Класс точности по ГОСТ OIML R 76-1-2011

III (средний)

Пределы допускаемой погрешности устройства установки на нуль:

-    для однодиапазонных

-    для двухинтервальных весов

±0,25е

±0,25е1

Диапазон уравновешивания тары

от 0 до 100 % Max

Диапазон выборки массы тары (Т)

от 0 до 100 % Max

Показания индикации массы, не более:

-    для однодиапазонных, кг

-    для двухинтервальных весов, кг

Мах+9е

Мах2+9е2

Диапазон установки на нуль (суммарный), % от Max, не более

4

Диапазон первоначальной установки нуля, % от Max, не более

20

Значения максимальной нагрузки Мах (Мах^, минимальной нагрузки Min (Mini), действительной цены деления d (di), поверочного интервала е (ei), интервалов нагрузки (m), пределов допускаемой абсолютной погрешности при первичной поверке (mpe) и число поверочных интервалов n (ni), где i - индекс поддиапазона двухинтервальных весов, приведены в таблице 4.

Таблица 4 - Метрологические характеристики весов

Исполнение

Мах

(Maxi)^

Min

(ШшХкг

d=e

(di=ei)^

m,

кг

mpe,

г

n

(ni)

ДЕЛЬТА-10/1([3]/[4])

10

0,1

5

От 0,1 до 2,5 включ.

±2,5

2000

Св. 2,5 до 10 включ.

±5,0

Исполнение

Мах (Maxi), кг

Min (Mini), кг

d=e (di=ei), г

m,

кг

mpe,

г

n

(ni)

ДЕЛЬТА-20/1([3]/[4])

20

0,2

10

От 0,2 до 5 включ.

±5

2000

Св. 5 до 20 включ.

±10

ДЕЛЬТА-20/2([3]/[4])

20

0,1

5

От 0,1 до 2,5 включ.

±2,5

40001)

Св. 2,5 до 10 включ.

±5,0

Св. 10 до 20 включ.

±7,5

ДЕЛЬТА-30/1([3]/[4])

30

0,2

10

От 0,2 до 5 включ.

±5

3000

Св. 5 до 20 включ.

±10

Св. 20 до 30 включ.

±15

ДЕЛЬТА-40/1([3]/[4])

40

0,4

20

От 0,4 до 10 включ.

±10

2000

Св. 10 до 40 включ.

±20

ДЕЛЬТА-40/2([3]/[4])

40

0,2

10

От 0,2 до 5 включ.

±5

40001)

Св. 5 до 20 включ.

±10

Св. 20 до 40 включ.

±15

ДЕЛЬТА-50/1([3]/[4])

50

0,4

20

От 0,4 до 10 включ.

±10

2500

Св. 10 до 40включ.

±20

Св. 40 до 50 включ.

±30

ДЕЛЬТА-50/2([3]/[4])

50

0,2

10

От 0,2 до 5 включ.

±5

50001)

Св. 5 до 20 включ.

±10

Св. 20 до 50 включ.

±15

ДЕЛЬТА-60/1([3]/[4])

60

0,4

20

От 0,4 до 10 включ.

±10

3000

Св. 10 до 40 включ.

±20

Св. 40 до 60 включ.

±30

ДЕЛЬТА-60/3([3]/[4])

30

0,2

10

От 0,2 до 5 включ.

±5

3000

Св. 5 до 20 включ.

±10

Св. 20 до 30 включ.

±15

60

30

20

Св. 30 до 40 включ.

±20

3000

Св. 40 до 60 включ.

±30

ДЕЛЬТА-80/2([3]/[4])

80

0,4

20

От 0,4 до 10 включ.

±10

40001)

Св. 10 до 40 включ.

±20

Св. 40 до 80 включ.

±30

ДЕЛЬТА-80/3([3]/[4])

60

0,4

20

От 0,4 до 10 включ.

±10

3000

Св. 10 до 40 включ.

±20

Св. 40 до 60 включ.

±30

80

60

50

Св. 60 до 80 включ.

±50

1600

ДЕЛЬТА-100/1([3]/[4])

100

1

50

От 1 до 25 включ.

±25

2000

Св. 25 до 100 включ.

±50

ДЕЛЬТА-100/2([3]/[4])

100

0,4

20

От 0,4 до 10 включ.

±10

50001)

Св. 10 до 40 включ.

±20

Св. 40 до 100 включ.

±30

ДЕЛЬТА-120/1([3]/[4])

120

1

50

От 1 до 25 включ.

±25

2400

Св. 25 до 100 включ.

±50

Св. 100 до 120 включ.

±75

ДЕЛЬТА-150/1([3]/[4])

150

1

50

От. 1 до 25 включ.

±25

3000

Св. 25 до 100 включ.

±50

Св. 100 до 150 включ.

±75

ДЕЛЬТА-200/1([3]/[4])

200

2

100

От 2 до 50 включ.

±50

2000

Св. 50 до 200 включ.

±100

Исполнение

Мах (Maxi), кг

Min (Mini), кг

d=e (di=ei), г

m,

кг

mpe,

г

n

(ni)

От 1 до 25 включ.

±25

ДЕЛЬТА-200/2([3]/[4])

200

1

50

Св. 25 до 100 включ.

±50

40001)

Св. 100 до 200 включ.

±75

От 1 до 25 включ.

±25

ДЕЛЬТА-200/3([3]/[4])

150

1

50

Св. 25 до 100 включ.

±50

3000

Св. 100 до 150 включ.

±75

200

150

100

Св. 150 до 200 включ.

±100

2000

От 2 до 50 включ.

±50

ДЕЛЬТА-250/1([3]/[4])

250

2

100

Св. 50 до 200 включ.

±100

2500

Св. 200 до 250 включ.

±150

От 1 до 25 включ.

±25

ДЕЛЬТА-250/3([3]/[4])

200

1

50

Св. 25 до 100 включ.

±50

40001)

Св. 100 до 200 включ.

±75

250

200

100

Св. 200 до 250 включ.

±100

2500

От 2 до 50 включ.

±50

ДЕЛЬТА-300/1([3]/[4])

300

2

100

Св. 50 до 200 включ.

±100

3000

Св. 200 до 300 включ.

±150

От 1 до 25 включ.

±25

ДЕЛЬТА-300/3([3]/[4])

250

1

50

Св. 25 до 100 включ.

±50

50001)

Св. 100 до 250 включ.

±75

300

250

100

Св. 250 до 300 включ.

±150

3000

От 2 до 50 включ.

±50

ДЕЛЬТА-350/2([3]/[4])

350

2

100

Св. 50 до 200 включ.

±100

35001)

Св. 200 до 350 включ.

±150

От 2 до 50 включ.

±50

ДЕЛЬТА-350/3([3]/[4])

300

2

100

Св. 50 до 200 включ.

±100

3000

Св. 200 до 300 включ.

±150

350

300

200

Св. 300 до 350 включ.

±300

1750

ДЕЛЬТА-400/1([3]/[4])

400

4

200

От 4 до 100 включ.

±100

2000

Св. 100 до 400 включ.

±200

От 2 до 50 включ.

±50

ДЕЛЬТА-400/2([3]/[4])

400

2

100

Св. 50 до 200 включ.

±100

40001)

Св. 200 до 400 включ.

±150

Примечание:

1) Метрологические характеристики гарантируются для весов с n > 3500 при оснащении места

установки весов специальными средствами защиты от атмосферных воздействий и ствии вибрации.

о

т

с

ут-

1

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe), указанных в таблице 4.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон температур для ГПУ, °C, при использовании датчиков:

-    BCL, LPS, 1010, 1510, SBA

-    HLC, Z6

-    SB, SQB, HSX, IL, UDA, AMI, XSB

-    При установке датчиков в термочехол

от -10 до +40 от -30 до +40 от -40 до +40 от -50 до +50

Наименование характеристики

Значение

Диапазон температур для УАОД или терминалов, °С:

-    ПВ-15, ПВ-15М

-    ПВ-22, ПВ-24, ПВ-33, CI-6000A, CI-8000V, BI-100R, BI-100RB, PDI, WE2111

от -50 до +50 от -10 до +40

Диапазон температур для ПТК, °С

от 10 до 40

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

220 +22 50 ± 1

Потребляемая мощность, ВА, не более

1000

Габаритные размеры секции, мм, не более

-    высота

-    ширина (диаметр)

-    длина

500

2000

2000

Масса ГПУ (секции), кг, не более

1000

Значение вероятности безотказной работы за 2000 ч

0,95

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится методом лазерной гравировки или фотохимическим способом на маркировочную табличку, расположенную на ГПУ, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы неавтоматического действия ДЕЛЬТА*

ДЕЛЬТА-[1]/[2] ([3]/[4])

1 компл.

Паспорт

УФГИ.404437.002 ПС

1 экз.

Руководство по эксплуатации

УФГИ. 404437.002 РЭ

1 экз.

* Комплектация в соответствии с заказом

Сведения о методах измерений

изложены в разделе 2.3 «Порядок работы и методы измерений» УФГИ.404437.002 РЭ «Весы неавтоматического действия ДЕЛЬТА. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы»

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ТУ 28.29.31-053-10897043-2019 «Весы неавтоматического действия ДЕЛЬТА. Технические условия»

82325-21
Номер в ГРСИ РФ:
82325-21
Производитель / заявитель:
Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ"), г. Кемерово
Год регистрации:
2021
Cрок действия реестра:
16.07.2026
Похожие СИ
49073-22
49073-22
2022
Shinko Denshi Co., Ltd., Япония
Срок действия реестра: 26.01.2027
84855-22
84855-22
2022
Общество с ограниченной ответственностью "Сартогосм" (ООО "Сартогосм"), г. Санкт-Петербург
Срок действия реестра: 05.03.2027
85042-22
85042-22
2022
Общество с ограниченной ответственностью "Мегавес-СТ" (ООО "Мегавес-CТ"), г. Краснодар
Срок действия реестра: 30.03.2027
85291-22
85291-22
2022
Общество с ограниченной ответственностью Компания "Систем Учета и Промышленной Автоматизации" (ООО Компания "СУПРА"), г. Кемерово; Общество с ограниченной ответственностью "ЭТАЛОН" (ООО "ЭТАЛОН"), г. Кемерово
Срок действия реестра: 15.04.2027
85973-22
85973-22
2022
"Premier Tech Chronos B.V.", Нидерланды
86264-22
86264-22
2022
Непубличное акционерное общество "ЭТАЛОН ВЕСПРОМ" (НАО "ЭТАЛОН ВЕСПРОМ"), г. Челябинск
Срок действия реестра: 26.07.2027
82367-21
82367-21
2021
"Mettler-Toledo GmbH", Швейцария; Фирма "Mettler-Toledo (Albstadt) GmbH", Германия
Срок действия реестра: 28.07.2026
82712-21
82712-21
2021
Fagor Arrasate S. Coоp., Испания
82910-21
82910-21
2021
"Bizerba SE & Co. KG", Германия
Срок действия реестра: 07.09.2026
