| Номер в госреестре | 82333-21 |
| Наименование СИ | Комплекты мер для поверки систем измерений параметров валов |
| Обозначение типа СИ | SCAN |
| Изготовитель | Sylvac SA, Швейцария |
| Год регистрации | 2021 |
| Срок свидетельства | 23.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер для поверки систем измерений параметров валов SCAN (далее по тексту - комплекты мер) предназначены для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы при поверке и настройке систем измерений параметров валов SCAN.
Комплекты мер для поверки систем измерений параметров валов SCAN состоят из мер одиннадцати модификаций, различающихся конструктивным исполнением и размерами. Меры представляют собой ступенчатые и единичные валы переменных или единичных диаметров, изготовленные из стали. Меры выпускаются комплектом или по отдельности.

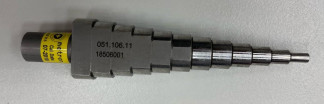

Мера диаметром от 4 мм до 26 мм (рисунок 1а) имеет конусообразную форму, образованную 12 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 2 мм от крепежного основания к противоположному торцу.
Мера диаметром от 26 мм до 52 мм (рисунок 1б) имеет конусообразную форму, образованную 14 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 2 мм от крепежного основания к противоположному торцу.
Мера диаметром от 50 мм до 80 мм и длиной 128 мм (рисунок 1в) имеет конусообразную форму, образованную 16 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 2 мм от крепежного основания к противоположному торцу.
Мера диаметром от 80 мм до 120 мм (рисунок 1г) представляет собой набор цилиндров разных диаметров с шагом по длине 2 мм.
Мера диаметром от 120 мм до 150 мм (рисунок 1д) представляет собой набор цилиндров разных диаметров с шагом по длине 2 мм.
Мера длиной от 50 мм до 300 мм (рисунок 1е) представляет собой набор цилиндров диаметром 25 мм с шагом по длине 25 мм и 13 мм.
Мера длиной 400 мм (рисунок 1ж) представляет собой шлифованный цилиндр одного диаметра.
Мера длиной 500 мм (рисунок 1ж) представляет собой шлифованный цилиндр одного диаметра.
Мера длиной 615 мм (рисунок 1ж) представляет собой шлифованный цилиндр одного диаметра.
Мера длиной 850 мм (рисунок 1ж) представляет собой шлифованный цилиндр одного диаметра.
Мера длиной 1000 мм (рисунок 1ж) представляет собой шлифованный цилиндр одного диаметра.
Меры имеют отверстия на торцах для крепления их в центрах.
а) Мера диаметром от 4 мм до 26 мм
б) Мера диаметром от 26 мм до 52 мм
в) Мера диаметром от 50 мм до 80 мм и длиной 128 мм
ж) Меры длиной 400 мм, 500 мм, 615 мм, 850 мм, 1000 мм
Пломбирование комплектов мер для поверки систем измерения параметров валов SCAN не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики комплектов мер приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики мер
| Характеристики | Мера диаметром от 4 мм до 26 мм | Мера диаметром от 26 мм до 52 мм | Мера диаметром от 50 мм до 80 мм и длиной 128 мм | Мера диаметром от 80 мм до 120 мм | Мера диаметром от 120 мм до 150 мм |
| Измеряемый параметр | диаметр | диаметр | диаметр | диаметр | диаметр |
| Номинальные значения диаметров, мм | от 4 до 26 | от 26 до 52 | от 50 до 80 | от 80 до 120 | от 120 до 150 |
| Шаг диаметров, мм | 2 | 2 | 8 | 2 | 2 |
| Номинальные значения длин, мм | - | - | - | - | - |
| Шаг длин, мм | - | - | - | - | - |
| Допускаемое отклонение от номинальных значений диаметров, мм | ±0,1 | ±0,1 | ±0,1 | ±0,5 | ±0,5 |
| Допускаемое отклонение от номинальных значений длин, мм | - | - | - | - | - |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметров*, мкм | ±(0,5+D/300) где D - диаметр, мм | ±(0,5+D/300) где D - диаметр, мм | ±(0,5+D/300) где D - диаметр, мм | ±(0,5+D/300) где D - диаметр, мм | ±(0,5+D/300) где D - диаметр, мм |
| Пределы допускаемой абсолютной погрешности воспроизведения длин*, мкм | - | - | - | - | - |
| Габаритные размеры, не более, мм - наибольший диаметр - наибольшая длина | 27 105 | 53 140 | 125 160 | 121 200 | 151 160 |
| Примечание: * - при температуре окружающего воздуха от плюс 19,5 до плюс 20,5 °С и относительной влажности воздуха не более 75% | |||||
Продолжение таблицы 1
| Характеристики | Мера длиной от 50 мм до 300 мм | Мера длиной 400 мм | Мера длиной 500 мм | Мера длиной 615 мм | Мера длиной 850 мм | Мера длиной 1000 мм |
| Измеряемый параметр | длина | длина | длина | длина | длина | длина |
| Номинальные значения диаметров, мм | - | - | - | - | - | - |
| Шаг диаметров, мм | - | - | - | - | - | - |
| Номинальные значения длин, мм | от 50 до 300 | 400 | 500 | 615 | 850 | 1000 |
| Шаг длин, мм - от 50 до 250 - от 250 до 288 -от 288 до 300 | 25 13 12 | - | - | - | - | - |
| Допускаемое отклонение от номинальных значений диаметров, мм | - | - | - | - | - | - |
| Допускаемое отклонение от номинальных значений длин, мм | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметров*, мкм | - | - | - | - | - | - |
| Пределы допускаемой абсолютной погрешности воспроизведения длин*, мкм | ±(1,5+L/300) где L - длина, мм | ±(1,5+L/300) где L - длина, мм | ±(1,5+L/300) где L - длина, мм | ±(1,5+L/300) где L - длина, мм | ±(1,5+L/300) где L - длина, мм | ±(1,5+L/300) где L - длина, мм |
| Габаритные размеры, не более, мм - наибольший диаметр - наибольшая длина | 26 301 | 30 401 | 30 501 | 30 616 | 30 851 | 30 1001 |
| Примечание: * - при температуре окружающего воздуха от плюс 19,5 до плюс 20,5 °С и относительной влажности воздуха не более 75% | ||||||
Таблица 2 - Условия эксплуатации мер
| Условия эксплуатации | Значение |
| Температура окружающей среды, °С | от +19,5 до +20,5 |
| Относительная влажность без конденсата, % не более | 75 |
наносится на титульный лист паспорта мер типографским способом.
представлена в таблице 4.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Комплекты мер для поверки систем измерений параметров валов SCAN* | - | 1 шт.*. |
| Паспорт | - | 1 шт. |
| Методика поверки | МП 203-64-2020 | 1 шт. |
| Примечание: * количество мер в наборе определяется при заказе | ||
приведены в разделе № 4 в паспортах на меры.
Техническая документация Sylvac SA, Швейцария.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
