| Номер в госреестре | 82339-21 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | MSR |
| Изготовитель | "MSR-Electronic GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 23.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы MSR предназначены для автоматических непрерывных измерений объемной доли вредных газов, диоксида углерода, кислорода и довзрывоопасной концентрации горючих газов и паров горючих жидкостей в воздухе рабочей зоны.
Принцип измерений газоанализаторов MSR (далее - газоанализаторы) определяется входящими в его состав датчиками (измерительными преобразователями):
- объемной доли кислорода и вредных газов- электрохимический;
- довзрывоопасных концентраций горючих газов и паров - термокаталитический или оптикоабсорбционный;
- объемной доли диоксида углерода - оптико-абсорбционный.
Способ отбора пробы - диффузионный.
Газоанализаторы представляют собой стационарные приборы непрерывного действия.
Выпускаются 2 серии газоанализаторов:
- взрывозащищенная - PolyXeta 2;
- общепромышленная - PolyGard 2.

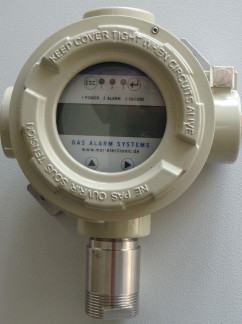

Газоанализаторы серии PolyXeta 2 конструктивно состоят из взрывозащищённой клеммной коробки и датчика. Клеммная коробка состоит из корпуса и резьбовой крышки, внутри которых устанавливается электронный блок с клеммами и дисплей (опционально). В корпусе клеммной коробки предусмотрены резьбовые отверстия для установки кабельных вводов. Датчик выполнен в корпусе из нержавеющей стали, в котором устанавливается чувствительный элемент. На плате дисплея установлены кнопки навигации по меню и светодиоды, сигнализирующие о состоянии газоанализатора: «НОРМА», «ОШИБКА», «ТРЕВОГА». Доступ к меню настройки и обслуживания газоанализаторов осуществляется бесконтактно через корпус прибора с помощью магнитного инструмента.
Газоанализаторы серии PolyXeta 2 выпускаются в двух исполнениях, отличающихся маркировкой взрывозащиты: PX2-1 и PX2-2
Газоанализаторы серии PolyGard 2 выпускаются в следующих исполнениях:
- SB2;
- WSB2;
- MSB2;
- ARB2.
Исполнения отличаются друг от друга типом и количеством подключаемых датчиков, а также количеством выходных сигналов.
| Таблица 1 Исполнения газоанализаторов серии P | 3olyGard 2 | |||
| Параметр | Исполнение газоанализатора Polygard 2 | |||
| SB2 | WSB2 | MSB2 | ARB2 | |
| Количество подключаемых цифровых датчиков SC2, не более | 3 | 3 | 3 | 0 |
| Количество подключаемых аналоговых датчиков MC2, не более | 0 | 1 | 3 | 1 |
| Количество дискретных входов, макс. | 0 | 0 | 2 | |
| Кол-во аналоговых выходных сигналов 4-20 мА, не более | 0 | 1 | 1 | 1 |
| Кол-во релейных выходов, не более | 0 | 2 | 3 | 2 |
| Кол-во транзисторных выходов, не более | 0 | 0 | 2 | 0 |
| Наличие встроенного свето-звукового опове-щателя (опционально) | нет | да | да | да |
Газоанализаторы серии PolyGard 2 конструктивно выполнены в пластиковом корпусе. Внутри корпуса установлена плата с интеллектуальным датчиком. В корпусе предусмотрены резьбовые отверстия для установки кабельных вводов и датчиков. На плате имеются разъемы для подключения питания аналогового (MC2) и цифрового RS-485 (SC2) датчиков. К плате датчика может подключаться плата с жидкокристаллическим дисплеем.
Данные об определяемом компоненте, настроечные характеристики и т.д. хранятся в самом чувствительном элементе.
Датчики SC2 передают цифровой сигнал по внутреннему протоколу L-bus и работают только в составе газоанализаторов Polygard 2 (SB2/WSB2/MSB2/ARB2). Датчики MC2 передают сигнал по аналоговому выходному сигналу 4-20 мА и могут работать как в составе газоанализаторов Polygard 2 (SB2/WSB2/MSB2/ARB2), так и в качестве самостоятельного устройства.
Газоанализаторы серий Polyxeta 2 и PolyGard 2 могут подключаться к газовым контроллерам G^06 (корпус для крепления на DIN-рейку, подключение до 96 цифровых и до 32 аналоговых газоанализаторов), MGC2 (корпус для настенного монтажа, подключение до 3-х датчиков). На лицевой панели контроллеров расположены жидкокристаллический дисплей, кнопки навигации, светодиоды индикации состояния (MGC2 может выпускаться, без дисплея, кнопок и светодиодов).
Газоанализаторы серии PolyXeta 2 обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея (при наличии);
- унифицированный аналоговый по току (от 4 до 20) мA;
- цифровой выход, интерфейс RS-485;
- световая индикация «НОРМА», «ОШИБКА», «ТРЕВОГА» (для газоанализаторов с дисплеем);
- дискретный выходной сигнал (реле «ОШИБКА» и «ТРЕВОГА»).
Газоанализаторы серии PolyGard 2 обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея (опционально);
- унифицированный аналоговый по току (от 4 до 20) мA (опционально)
- цифровой выход, интерфейс RS-485;
- световая индикация «НОРМА», «ОШИБКА», «ТРЕВОГА» (для газоанализаторов с дисплеем).
Контроллеры G^06 обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- 2 аналоговых выхода (от 4 до 20) мA;
- световая индикация «НОРМА», «ОШИБКА», «ПОРОГ 1», «ПОРОГ 2»;
- дискретный выходной сигнал (для каждого подключенного к контроллеру газоанализатора доступны до четырех программируемых порогов срабатывания сигнализации).
Контроллеры MGC2 обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея (опционально);
- аналоговый выход (от 4 до 20) мЛ;
- цифровой выход, интерфейс RS-485;
- 3 релейных выхода;
- световая индикация «НОРМА», «ОШИБКА», «ТРЕВОГА» (при наличии).
Нанесение знака поверки на средство измерений не предусмотрено.
Заводские номера наносятся на табличку, расположенную корпусе газоанализатора Общий вид газоанализаторов и места пломбирования от несанкционированного доступа приведены на рисунке 1. Фото табличкек, расположенных на корпусе газоанализатора, приведено на рисунке 2.
в) газоанализатор серии PolyGard 2 исполнения ARB2 с датчиком MC2 с дисплеем
г) газоанализатор серии PolyGard 2 исполнения SB2/WSB2/ARB2 без дисплея
д) газоанализатор серии PolyGard 2 исполнения SB2/WSB2 с дисплеем
PolyXeta-'V с л i FX2-2-0 К/1
© II 3G Ex n/ -25*0 <
V max '?y1 . :
ГЛ)''Ь'\С MSR-E toe (. r ■ Wurcl i П11' 1 D 9/K YO !
Рисунок 2 - Фото табличек, расположенных на корпусе газоанализатора
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли вредных газов и кислорода и до-взрывоопасной концентрации горючих газов и паров горючих жидкостей в воздухе рабочей зоны. Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на дисплее;
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование цифрового выходного сигнала (RS-485);
- формирование релейного выходного сигнала;
- самодиагностику аппаратной части газоанализатора;
- настройку нулевых показаний и чувствительности, а также изменение режимов работы газоанализатора;
- ведение и хранение журнала событий.
ПО газоанализатора реализует следующие расчетные алгоритмы:
- вычисление значений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- вычисление значений выходного аналогового сигнала;
- непрерывную самодиагностику аппаратной части датчика.
ПО газоанализаторов идентифицируется посредством отображения номера версии встроенного ПО на дисплее газоанализатора через меню (при отсутствии дисплея, номер версии ПО отображается при подключении к газоанализатору программатора).
Влияние встроенного ПО учтено при нормировании метрологических характеристик датчиков.
Газоанализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014 для газоанализаторов PolyXeta 2, контроллеров MGC2 с дисплеем. Для остальных газоанализаторов защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | ПО дисплейного модуля(при наличии) | ПО платы газоанализатора серии PolyGard 2 | ПО платы газоанализатора серии PolyXeta 2 |
| Номер версии (идентификационный номер) ПО 1) | 10202 | 10114 | 10205 |
| 1) Номер версии ПО должен быть не ниже указанной в таблице. | |||
Таблица 3 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погреш-
| ности газоанализаторов серии Po | yGard 2 с элект | рохимическими чувствительными элементами | ||||
| Модификация чувствительного элемента | Определяемый компонент 1) | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Назначение 2) | Предел допускаемого времени установления показаний (T0,9), с | |
| приве- денной5) | относи тельной | |||||
| SC2/MC2- E1125-A | Аммиак NH3 (28) | от 0 до 30 млн-1 включ. | ±15 | - | контроль ПДК | 90 |
| св. 30 до 100 млн-1 | - | ±15 | ||||
| SC2/MC2- E1125-B | Аммиак NH3 (28) | от 0 до 50 млн-1 включ. | ±15 | - | при аварийных ситуациях | 120 |
| св. 50 до 300 млн-1 | - | ±15 | ||||
| Модификация чувствительного элемента | Определяемый компонент 1) | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Назначение 2) | Предел допускаемого времени установления показаний (T0,9), с | |
| приве- денной5) | относи тельной | |||||
| SC2/MC2- E1125-C | Аммиак NH3 (28) | от 0 до 100 млн-1 включ. | ±15 | - | при аварийных ситуациях | 120 |
| св. 100 до 500 млн-1 | - | ±15 | ||||
| SC2/MC2- E1125-D | Аммиак NH3 (28) | от 0 до 100 млн-1 включ. | ±15 | - | при аварийных ситуациях | 120 |
| св. 100 до 1000 млн-1 | - | ±15 | ||||
| SC2/MC2- E1193-B | Хлор Cl2 (0,3) | от 0 до 1 млн-1 включ. | ±20 | - | при аварийных ситуациях | 90 |
| св. 1 до 5 млн-1 | - | ±20 | ||||
| SC2/MC2- E1193-C | Хлор Cl2 (0,3) | от 0 до 1 млн-1 включ. | ±20 | - | при аварийных ситуациях | 90 |
| св. 1 до 10 млн-1 | - | ±20 | ||||
| SC2/MC2- E1193-D | Хлор Cl2 (0,3) | от 0 до 1 млн-1 включ. | ±20 | - | при аварийных ситуациях | 90 |
| св. 1 до 20 млн-1 | - | ±20 | ||||
| SC2/MC2- E1182-A | Фтористый водород HF (0,6) | от 0 до 1 млн-1 включ. | ±20 | - | при аварийных ситуациях | 90 |
| св. 1 до 10 млн-1 | - | ±20 | ||||
| SC2/MC2- E1183-C | Цианистый водород HCN (0,3) | от 0 до 10 млн-1 включ. | ±15 | - | при аварийных ситуациях | 20 |
| св. 10 до 100 млн-1 | - | ±15 | ||||
| SC2/MC2- E1186-D | Хлористый водород HCl (3,3) | от 0 до 3 млн-1 включ. | ±15 | - | контроль ПДК | 60 |
| св. 3 до 20 млн-1 | - | ±15 | ||||
| SC2/MC2- E1189-C | Этилен C2Н4 (86,2) | от 0 до 50 млн-1 включ. св. 50 до 200 млн-1 | ±15 | - | контроль ПДК | 60 |
| - | ±15 | |||||
| SC2/MC2- E1198-A | 0( Ф 02, то )р F 2 | от 0 до 0,3 млн-1 включ. | ±20 | - | при аварийных ситуациях | 80 |
| св. 0,3 до 1 млн-1 | - | ±20 | ||||
| SC2/MC2- E1185-B | Формальдегид CH2O (0,4) | от 0 до 3 млн-1 включ. | ±20 | - | при аварийных ситуациях | 50 |
| св. 3 до 10 млн-1 | - | ±20 | ||||
| Модификация чувствительного элемента | Определяемый компонент 1) | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Назначение 2) | Предел допускаемого времени установления показаний (T0,9), с | |
| приве- денной5) | относи тельной | |||||
| SC2/MC2- E1110-B | Оксид углерода СО (17,2) | от 0 до 20 млн-1 включ. | ±15 | - | контроль ПДК | 50 |
| св. 20 до 100 млн-1 | - | ±15 | ||||
| SC2/MC2- E1110-C | Оксид углерода СО (17,2) | от 0 до 20 млн-1 включ. | ±15 | - | контроль ПДК | 50 |
| св. 20 до 150 млн-1 | - | ±15 | ||||
| SC2/MC2- E1110-E | Оксид углерода СО (17,2) | от 0 до 20 млн-1 включ. | ±15 | - | контроль ПДК | 50 |
| св. 20 до 250 млн-1 | - | ±15 | ||||
| SC2/MC2- E1110-F | Оксид углерода СО (17,2) | от 0 до 20 млн-1 включ. | ±15 | - | контроль ПДК | 50 |
| св. 20 до 300 млн-1 | - | ±15 | ||||
| SC2/MC2- E1110-H | Оксид углерода СО (17,2) | от 0 до 20 млн-1 включ. | ±15 | - | контроль ПДК | 50 |
| св. 20 до 500 млн-1 | - | ±15 | ||||
| SC2/MC2- E1190-A | Озон O3 (0,05) | от 0 до 0,3 млн-1 включ. | ±20 | - | при аварийных ситуациях | 60 |
| св. 0,3 до 1 млн-1 3) | - | ±20 | ||||
| SC2/MC2- E1190-B | Озон O3 (0,05) | от 0 до 0,3 млн-1 включ. | ±20 | - | при аварийных ситуациях | 60 |
| св. 0,3 до 1 млн-1 4) | - | ±20 | ||||
| SC2/MC2- E1187-A | Фосфин PH3 (0,07) | от 0 до 1 млн-1 включ. | ±20 | - | при аварийных ситуациях | 25 |
| св. 1 до 5 млн-1 | - | ±20 | ||||
| SC2/MC2- E1196-B | Диоксид серы SO2 (3,8) | от 0 до 4 млн-1 включ. | ±15 | - | контроль ПДК | 20 |
| св. 4 до 20 млн-1 | - | ±15 | ||||
| SC2/MC2- E1197-A | Сероводород H2S (7,1) | от 0 до 10 млн-1 | ±15 | - | контроль ПДК | 60 |
| св. 10 до 50 млн-1 | - | ±15 | ||||
| SC2/MC2- E1188-A | Моносилан SiH4 | от 0 до 10 млн-1 | ±15 | - | ПДК отсутствует | 60 |
| св. 10 до 50 млн-1 | - | ±15 | ||||
| Модификация чувствительного элемента | Определяемый компонент 1) | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Назначение 2) | Предел допускаемого времени установления показаний (T0,9), с | |
| приве- денной5) | относи тельной | |||||
| SC2/MC2- E1130-A | Диоксид азота NO2 (1) | от 0 до 3 млн-1 включ. | ±20 | - | при аварийных ситуациях | 25 |
| св. 3 до 10 млн-1 | - | ±20 | ||||
| SC2/MC2- E1130-B | Диоксид азота NO2 (1) | от 0 до 3 млн-1 включ. | ±20 | - | при аварийных ситуациях | 25 |
| св. 3 до 20 млн-1 | - | ±20 | ||||
| SC2/MC2- E1130-C | Диоксид азота NO2 (1) | от 0 до 3 млн-1 включ. | ±20 | - | при аварийных ситуациях | 25 |
| св. 3 до 30 млн-1 | - | ±20 | ||||
| SC2/MC2- E1130-D | Диоксид азота NO2 (1) | от 0 до 100 млн-1 включ. | ±20 | - | при аварийных ситуациях | 25 |
| св. 100 до 500 млн-1 | - | ±20 | ||||
| SC2/MC2- E1129-A | Оксид азота NO (4) | от 0 до 4 млн-1 включ. | ±20 | - | контроль ПДК | 45 |
| св. 4 до 10 млн-1 | - | ±20 | ||||
| Модификация чувствительного элемента | Определяемый компонент 1) | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Назначение 2) | Предел допускаемого времени установления показаний (T0,9), с | |
| приве- денной5) | относи тельной | |||||
| SC2/MC2- E1129-B | Оксид азота NO (4) | от 0 до 4 млн-1 включ. | ±20 | - | контроль ПДК | 45 |
| св. 4 до 20 млн-1 | - | ±20 | ||||
| SC2/MC2- E1129-C | Оксид азота NO (4) | от 0 до 4 млн-1 включ. | ±20 | - | контроль ПДК | 45 |
| св. 4 до 100 млн-1 | - | ±20 | ||||
| SC2/MC2- E1129-D | Оксид азота NO (4) | от 0 до 100 млн-1 включ. | ±20 | - | при аварийных ситуациях | 45 |
| св. 100 до 1000 млн-1 | - | ±20 | ||||
| SC2/MC2- E1195-A | Кислород O2 | от 0 до 25 % (об.д.) | ±0,5 % (об.д.) | - | ПДК отсутствует | 15 |
| SC2/MC2- E1195-B | Кислород (O2) | от 0 до 21 % (об.д.) | ±0,5 % (об.д.) | - | ПДК отсутствует | 15 |
| ах для каждого определяемого компонента указано значение ПДК в воздухе ра-ответствии с ГОСТ 12.1.005-88, выраженное в единицах объемной доли, млн-1 нен для условий 20 oC, 101,3 кПа). це «Назначение» приняты следующие обозначения: ль ПДК» - в соответствии с Постановлением Правительства Российской Федера-я 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере о регулирования обеспечения единства измерений», в нормальных условиях из- арийных ситуациях» - не может быть применено для контроля ПДК, только ава. он показаний от 0 до 5 млн-1. эн показаний от 0 до 10 млн-1. ующее значение приведенной погрешности - разность между верхним и нижним 1зона измерений в котором нормирована приведенная погрешность. | ||||||
| 1) В скобк бочей зоны в со (пересчет выпол 2) В столб - «контре ции от 16 ноябр государственног мерений; - «При ав рийные выбросы 3) Диапаз 4) Диапазо 5) Нормир пределами диаш | ||||||
Таблица 4 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyGard 2 с термокаталитическими чувствительными элементами
| Модификация чувствительного элемента | Определяемый компонент | Диапазон измерений довзрыво-опасных концентраций,1) % НКПР2) | Пределы допускаемой основной абсолютной погрешности, % НКПР3) |
| SC2/MC2-P3400-A | метан (CH4) | от 0 до 50 | ±5 |
| SC2/MC2-P3480-A | пропан (C3H8) | от 0 до 50 | ±5 |
| SC2/MC2-P3460-A | изобутан (и-СШю) | от 0 до 50 | ±5 |
| SC2/MC2-P3472-A | циклопентан (C5H10) | от 0 до 50 | ±5 |
| SC2/MC2-P3435-A | гексан (C6H14) | от 0 до 50 | ±5 |
| SC2/MC2-P3491-A | гептан (C7H16) | от 0 до 50 | ±5 |
| SC2/MC2-P3450-A | метиловый спирт (CH3OH) | от 0 до 50 | ±5 |
| SC2/MC2-P3425-A | этиловый спирт (C2H5OH) | от 0 до 50 | ±5 |
| SC2/MC2-P3410-A | этилен (C2H4) | от 0 до 50 | ±5 |
| SC2/MC2-P3490-A | толуол (С7Н8) | от 0 до 50 | ±5 |
| SC2/MC2-P3430-A | бензол (С6Ш) | от 0 до 50 | ±5 |
| SC2/MC2-P3485-A | ацетон (СН3СОСН3) | от 0 до 50 | ±5 |
| SC2/MC2-P3427-A | этилацетат (C4H8O2) | от 0 до 50 | ±5 |
| SC2/MC2-P3475-A | изопентан (и-С5^2) | от 0 до 50 | ±5 |
| SC2/MC2-P3405-A | ацетилен (C2H2) | от 0 до 50 | ±5 |
| SC2/MC2-P3408-A | аммиак (NH3) | от 0 до 50 | ±5 |
| SC2/MC2-P3420-A | этан (С2Н6) | от 0 до 50 | ±5 |
| SC2/MC2-P3440-A | водород (H2) | от 0 до 50 | ±5 |
| SC2/MC2-P3415-A | циклогексан (C6H12) | от 0 до 50 | ±5 |
| SC2/MC2-P3448-A | бутилацетат (C6H12O2) | от 0 до 25 | ±5 |
| SC2/MC2-P3482-A | изопропиловый спирт (C3H8O) | от 0 до 50 | ±5 |
| SC2/MC2-P3473-A | метилацетат (C3H6O2) | от 0 до 50 | ±5 |
| SC2/MC2-P3484-A | 1-пропанол (C3H8O) | от 0 до 25 | ±5 |
| SC2/MC2-P3458-A | 2-бутанон (метилэтилкетон) (C4H8O) | от 0 до 50 | ±5 |
| 1) Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР. 2) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 3) Пределы допускаемой основной погрешности нормированы для сред, содержащих только один определяемый компонент. Предел допускаемого времени установления показаний (T0,9), 20 с | |||
Таблица 5 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyGard 2 с оптико-абсорбционными чувствительными элементами
| Модификация чувствительного элемента | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности1) | |
| абсолютной | относительной, % | |||
| SC2/MC2-I3400-A | метан (CH4)2) | от 0 до 50 % НКПР включ. | ±5 % НКПР | - |
| св. 50 до 100 % НКПР | - | ±10 | ||
| SC2/MC2-I3480-A | пропан (CbH8)2) | от 0 до 50 % НКПР включ. | ±5 % НКПР | - |
| св. 50 до 100 % НКПР | - | ±10 | ||
| SC2/MC2-I1164-C | диоксид углерода (СO2) | от 0 до 2 % (об.д.) | ±(0,1+0,05-Си)3) % (об. д.) | - |
| SC2/MC2-I1164-B | диоксид углерода (ТО2) | от 0 до 5 % (об.д.) | ±(0,2+0,05-Си)3) % (об. д.) | - |
| SC2/MC2-I1164-A | диоксид углерода (СO2) | от 0 до 2000 млн-1 | ±(100+0,05-Си)3) млн-1 | - |
| 1) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 2) Пределы допускаемой основной погрешности нормированы для сред, содержащих только один определяемый компонент. 3) Си - содержание определяемого компонента на входе газоанализатора, % (об.д.) или млн-1. Предел допускаемого времени установления показаний (T0,9), 30 с | ||||
Таблица 6 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyXeta 2 с электрохимическими чувствительными элементами
| Модификация чувствительного элемента | Определяемый компонент 1) | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Назначение 2) | Предел допускаемого времени установления показаний (T0,9), с | |
| приведен- ной3) | относитель ной | |||||
| SX1-1-E1125- A | Аммиак NH3 (28) | от 0 до 30 млн-1 включ. | ±15 | - | контроль ПДК | 90 |
| св. 30 до 100 млн-1 | - | ±15 | ||||
| SX1-1-E1125- B | Аммиак NH3 (28) | от 0 до 50 млн-1 включ. | ±15 | - | при аварийных ситуациях | 120 |
| св. 50 до 300 млн-1 | - | ±15 | ||||
| SX1-1-E1193- B | Хлор Cl2 (0,3) | от 0 до 1 млн-1 включ. | ±20 | - | при аварийных ситуациях | 90 |
| св. 1 до 5 млн-1 | - | ±20 | ||||
| Модификация чувствительного элемента | Определяемый компонент 1) | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Назначение 2) | Предел допускаемого времени установления показаний (T0,9), с | |
| приведен- ной3) | относитель ной | |||||
| SX1-1-E1193- D | Хлор Cl2 (0,3) | от 0 до 1 млн-1 включ. | ±20 | - | при аварийных ситуациях | 90 |
| св. 1 до 20 млн-1 | - | ±20 | ||||
| SX1-1-E1189- C | Этилен C2Н4 (86,2) | от 0 до 50 млн-1 включ. св. 50 до 200 млн-1 | ±15 | - | контроль ПДК | 60 |
| - | ±15 | |||||
| SX1-1-E1110- H | Оксид углерода СО (17,2) | от 0 до 20 млн-1 включ. | ±15 | - | контроль ПДК | 50 |
| св. 20 до 500 млн-1 | - | ±15 | ||||
| SX1-1-E1196- B | Диоксид серы SO2 (3,8) | от 0 до 4 млн-1 включ. | ±15 | - | контроль ПДК | 20 |
| св. 4 до 20 млн-1 | - | ±15 | ||||
| SX1-1-E1197- A | Сероводород H2S (7,1) | от 0 до 10 млн-1 | ±15 | - | контроль ПДК | 60 |
| св. 10 до 50 млн-1 | - | ±15 | ||||
| SX1-1-E1195- A | Кислород (O2) | от 0 до 25 % (об.д.) | ±0,5 % (об.д.) | - | ПДК отсутствует | 15 |
| SX1-1-E1186- D | Хлористый водород HCl (3,3) | от 0 до 3 млн-1 включ. | ±15 | - | контроль ПДК | 60 |
| св. 3 до 20 млн-1 | - | ±15 | ||||
| SX1-1-E1130- E | д к ^ О О ка ( иок тоза O2 й s * | от 0 до 10 млн-1 включ. | ±20 | - | при аварийных ситуациях | 25 |
| св. 10 до 100 млн-1 | - | ±20 | ||||
| SX1-1-E1183- C | Цианистый водород HCN (0,3) | от 0 до 10 млн-1 включ. | ±15 | - | при аварийных ситуациях | 20 |
| св. 10 до 100 млн-1 | - | ±15 | ||||
| Модифика- | Определяе- | Диапазон | Пределы | допускаемой | Назначе- | Предел до- |
| ция чувстви | мый компо | измерений | основной | погрешности, | ние 2) | пускаемого |
| тельного эле- | нент 1) | объемной | % | времени | ||
| мента | доли опре- | приведен- | относитель- | установле- | ||
| деляемого | ной3) | ной | ния показа | |||
| компонента | ний (T0,9), с |
1) В скобках для каждого определяемого компонента указано значение ПДК в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88 выраженное в единицах объемной доли, млн-1 (пересчет выполнен для условий 20 oC, 101,3 кПа).
2) В столбце «Назначение» приняты следующие обозначения:
- «контроль ПДК» - в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений;
- «При аварийных ситуациях» - не может быть применено для контроля ПДК, только аварийные выбросы.
3) Нормирующее значение приведенной погрешности - разность между верхним и нижним пределами диапазона измерений в котором нормирована приведенная погрешность.
Таблица 7 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyXeta 2 с термокаталитическими чувствительными элементами
| Модификация чувствительного элемента | Определяемый | Диапазон измерений довзрыво-опасных концентраций,1) % НКПР2) | Пределы допускаемой основной абсо- |
| компонент | лютной погрешности, % НКПР3) | ||
| SX1-1-P3440-A | метан (CH4) | от 0 до 50 | ±5 |
| SX1-1-P3480-A | пропан (C3H8) | от 0 до 50 | ±5 |
| SX1-1-P3460-A | изобутан (и-СШю) | от 0 до 50 | ±5 |
| SX1-1-P3472-A | циклопентан (C5H10) | от 0 до 50 | ±5 |
| SX1-1-P3435-A | гексан (C6H14) | от 0 до 50 | ±5 |
| SX1-1-P3491-A | гептан (C7H16) | от 0 до 50 | ±5 |
| SX1-1-P3450-A | метиловый спирт (CH3OH) | от 0 до 50 | ±5 |
| SX1-1-P3425-A | этиловый спирт (C2H5OH) | от 0 до 50 | ±5 |
| SX1-1-P3410-A | этилен (C2H4) | от 0 до 50 | ±5 |
| SX1-1-P3490-A | толуол (С7Н8) | от 0 до 50 | ±5 |
| SX1-1-P3430-A | бензол (С6Ш) | от 0 до 50 | ±5 |
| SX1-1-P3485-A | ацетон (СН3СОСН3) | от 0 до 50 | ±5 |
| SX1-1-P3427-A | этилацетат (C4H8O2) | от 0 до 50 | ±5 |
| SX1-1-P3475-A | изопентан (и-С5^2) | от 0 до 50 | ±5 |
| SX1-1-P3405-A | ацетилен (C2H2) | от 0 до 50 | ±5 |
| SX1-1-P3408-A | аммиак (NH3) | от 0 до 50 | ±5 |
| SX1-1-P3420-A | этан (С2Н6) | от 0 до 50 | ±5 |
| SX1-1-P3440-A | водород (H2) | от 0 до 50 | ±5 |
| SX1-1-P3415-A | циклогексан (C6H12) | от 0 до 50 | ±5 |
| SX1-1-P3448-A | бутилацетат (C6H12O2) | от 0 до 50 | ±5 |
| SX1-1-P3482-A | изопропиловый спирт (C3H8O) | от 0 до 50 | ±5 |
| Модификация чувствительного элемента | Определяемый компонент | Диапазон измерений довзрыво-опасных концентраций,1) % НКПР2) | Пределы допускаемой основной абсолютной погрешности, % НКПР3) |
| SX1-1-P3473-A | метилацетат (C3H6O2) | от 0 до 50 | ±5 |
| SX1-1-P3484-A | 1-пропанол (C3H8O) | от 0 до 50 | ±5 |
| SX1-1-P3458-A | 2-бутанон (метилэтилкетон) (C4H8O) | от 0 до 50 | ±5 |
| 1) Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР. 2) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 3) Пределы допускаемой основной погрешности нормированы для сред, содержащих только один определяемый компонент. Предел допускаемого времени установления показаний (T0,9), 20 с | |||
Таблица 8 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyXeta 2 с оптико-абсорбционными чувствительными элементами
| Модификация чувствительного элемента | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности3) | |
| абсолютной | относительной, % | |||
| SX1-1-I3400-A | метан (CH4) 2) | от 0 до 50 % НКПР включ. | ±5 % НКПР | - |
| св. 50 до 100 % НКПР | - | ±10 | ||
| SX1-1-I3480-A | пропан (C3H8) 2) | от 0 до 50 % НКПР включ. | ±5 % НКПР | - |
| св. 50 до 100 % НКПР | - | ±10 | ||
| SX1-1-I1164-B | диоксид углерода (СО2) | от 0 до 5 % (об.д.) | ±(0,2+0,05-Си)3) % (об. д.) | - |
| 1) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 2) Пределы допускаемой основной погрешности нормированы для сред, содержащих только один определяемый компонент. 3) Си - содержание определяемого компонента на входе газоанализатора, % (об.д.). Предел допускаемого времени установления показаний (T0,9), 30 с | ||||
Таблица 9 - Метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на каждые 10 °С, в долях от предела допускаемой основной погрешности | ±0,5 |
| Наименование характеристики | Значение |
| Время прогрева, с, не более | 200 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 90,6 до 104,8 |
| Таблица 10 - Основные технические характеристики газоанализаторов | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В: - PolyXeta 2, - PolyGard 2, - GC-06 - MGC2 | от 16 до 28 от 16 до 29 от 19 до 29 от 19 до 29 |
| Потребляемая мощность, Вт, не более - PolyXeta 2, - PolyGard 2, - GC-06 - MGC2 | 3, 3 1,2 4.0 2.1 |
| Полный срок службы, лет, не менее1) | 10 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч, | 24 000 |
| Маркировка взрывозащиты газоанализаторов серии PolyXeta 22) - исполнение PX2-1 - исполнение PX2-2 | 1Ex d ПС Т4 Gb X 2Ex nA ПС Т4 Gc X |
| Степень защиты оболочек по ГОСТ 14254-2015Л - PolyXeta 2: - взрывозащищённая клеммная коробка, - датчик - PolyGard 2: - SB2/WSB2/MSB2/ARB2 - MC2/SC2; - GC-06 - MGC2 | IP67 или IP68 IP64 или IP65 IP65 IP65 IP40 IP65 |
1) Без учета чувствительного элемента.
2) Маркировка взрывозащиты и степень защиты оболочек указаны в соответствии с сертификатом соответствия № ТС RU C-DE.МЮ62.B.00104/18 от 30.12.2018 г._
Таблица 11 - Габаритные размеры и масса газоанализаторов
| Серия газоанализаторов | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| ширина | длина | высота | ||
| PolyXeta 2 (без учета кабельного ввода) | 125 | 91 | 162 | 1,5 |
| PolyGard 2 | 94 | 57 | 130 | 0,3 |
| GC-06 | 106 | 62 | 110 | 0,3 |
| MGC2 | 130 | 75 | 130 | 0,6 |
Таблица 12 - Условия эксплуатации газоанализаторов
| Серия газоанализаторов | Диапазон температуры окружающей среды, oC | Относительная влажность окружающей среды, % | Диапазон атмосферного давления, кПа |
| PolyXeta 2 с дисплеем (оптико-абсорбционные чувствительные элементы) | от -20 до + 60 | от 20 до 90 | от 80 до 120 |
| PolyXeta 2 с дисплеем (электрохимический, термокаталитический чувствительные элементы) | от -20 до + 60 | от 0 до 95 | от 80 до 120 |
| PolyXeta 2 без дисплея (электрохимический, термокаталитический чувствительные элементы) | от -25 до + 60 | от 20 до 90 | от 80 до 120 |
| PolyXeta 2 без дисплея (оптико-абсорбционные чувствительные элементы) | от -25 до + 60 | от 0 до 95 | от 80 до 120 |
| PolyGard 2 с дисплеем (электрохимические чувствительные элементы) | от -20 до +50 | от 15 до 90 | от 80 до 120 |
| PolyGard 2 с дисплеем термокаталитические чувствительные элементы | от -20 до +50 | от 5 до 95 | от 80 до 120 |
| PolyGard 2 с дисплеем (оптико-абсорбционные чувствительные элементы) | от -20 до +40 | от 0 до 95 | от 80 до 120 |
| PolyGard 2 без дисплея (электрохимические чувствительные элементы) | от -25 до +50 | от 15 до 90 | от 80 до 120 |
| PolyGard 2 без дисплея термокаталитические чувствительные элементы | от -30 до +50 | от 5 до 95 | от 80 до 120 |
| PolyGard 2 без дисплея (оптико-абсорбционные чувствительные элементы) | от -30 до +40 | от 0 до 95 | от 80 до 120 |
| GC-06 | от -5 до +40 | от 15 до 95 | от 80 до 120 |
| MGC2 | от -25 до +50 | от 15 до 95 | от 80 до 120 |
наносится:
1) на титульный лист (центр листа) руководства по эксплуатации типографским способом;
2) на табличку на корпусе газоанализатор методом наклейки.
Таблица 12 - Комплектность газоанализаторов MSR серий PolyGard 2, PolyXeta 2
| Наименование | Обозначение | Количество |
| Г азоанализатор MSR | PolyGard 2 или PolyXeta 21) | 1 шт. |
| Калибровочная насадка | - | 1 шт. (по заказу) |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 242-2412-2020 | 1 экз. |
| Комплект принадлежностей | - | по заказу |
| 1) - Определяемый компонент по заказу. | ||
Методики измерений приведены в приведены в разделе 6 документа «Газоанализаторы MSR серии PolyXeta 2. Руководство по эксплуатации» и разделе 4 документа «Газоанализаторы MSR серии PolyGard 2. Руководство по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Г осударственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Постановление Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений, при условии загазованности среды источником, выделяющим только один определяемый компонент
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация фирмы-изготовителя «MSR-Electronic GmbH», Германия
| Зарегистрировано поверок | 46 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
