| Номер в госреестре | 82341-21 |
| Наименование СИ | Система измерений количества жидкого аммиака узла подключения аммиакопровода АО "Минудобрения" к магистральному аммиакопроводу "Тольятти-Одесса" |
| Изготовитель | Акционерное общество "Минудобрения" (АО "Минудобрения"), г. Россошь, Воронежская обл. |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества жидкого аммиака узла подключения аммиакопровода АО «Минудобрения» к магистральному аммиакопроводу «Тольятти-Одесса» (далее - система) предназначена для измерений массы и массового расхода жидкого аммиака на магистральном аммиакопроводе «Тольятти - Одесса».
Принцип действия системы основан на прямом методе динамических измерений массы жидкого аммиака с использованием счетчиков-расходомеров массовых.
Система представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на ее компоненты.
Система состоит из магистрального трубопровода, рабочей и резервной измерительной линии (ИЛ) массы и массового расхода жидкого аммиака.
В состав системы входят измерительные компоненты приведенные в таблице 1 . Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа приведенные в таблице 1.
Таблица 1 - Перечень измерительных компонентов
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion модели CMF и счетчики-расходомеры массовые Micro Motion (далее - СРМ) | 13425-01 45115-16 |
| Преобразователи (датчики) давления измерительные EJ* | 59868-15 |
| Датчики температуры КТХК Ex | 57178-14 |
| Манометры показывающие МП... -У | 10135-95 |
| Манометры показывающие ТМ и ТМВ | 25913-08 |
Система обеспечивает выполнение следующих основных функций:
- автоматические измерения массы и массового расхода жидкого аммиака по каждой ИЛ и системе в целом;
- измерения давления и температуры жидкого аммиака автоматические и с помощью показывающих средств измерений давления и температуры жидкого аммиака соответственно;
- проведение поверки рабочего и резервного СРМ с применением установки поверочной СР-М (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27778-04), на месте эксплуатации без нарушения процесса эксплуатации системы;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.

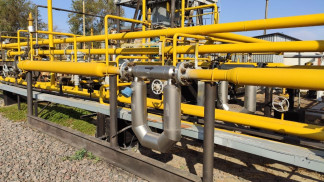

Общий вид системы представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки приведены на рисунке 2. Пломбировка системы осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах СРМ.
А
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер системы наносится на маркировочную табличку механическим способом. Табличка крепится на кронштейне в месте расположения вторичных преобразователей СРМ. Маркировочная табличка представлена на рисунке 3.
ДО ^Миаул^рснини
Система шмерення количество жидкого инмнцкц угла подключения амнпакопрпводз ДО «МннуллЪрсння» к
>] а г ж-трал ьы им у роволу
«Точтьятпг-Одесса»
РаЁочан среда: жидкий иммшлк
Место нанесения заводского номера
Расход; 50...120 т/п Рабочее дивденне: 2...10 Ml [а Температура рабочей срслы: <L..+15 Заводской номер: 08
Рисунок 3 - Маркировочная табличка
Программное обеспечение (ПО) системы встроено в СРМ (регистрационный номер в Федеральном информационном фонде 45115-16). ПО СРМ получает информацию о параметрах потока от базового процессора по цифровому протоколу и может отображать ее на экране ЖКД или передавать удаленным устройствам по различным каналам связи.
Наименование ПО и идентификационные данные указаны в таблицах 2, 3.
Таблица 2 - Идентификационные данные ПО СРМ с регистрационным номер в Федеральном
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | 5700 firmware |
| Номер версии (идентификационный номер ПО) | Не ниже 1.20 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 2DF0D8E9*) |
| *) Контрольная сумма зависит от версии программного обеспечения и может отличаться для более поздних версий ПО. | |
Уровень защиты ПО СРМ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 3 - Идентификационные данные ПО СРМ с регистрационным номер в Федеральном информационном фонде 13425-01
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 4,1х*) |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| *) Данная информация в описании типа на СРМ с регистрационным номером в Федеральном информационном фонде 13425-01 не заявлена. Номер версии ПО получен при помощи ПО ProLink на конкретном СРМ. | |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода, т/ч | от 50 до 120 |
| Пределы допускаемой относительной погрешности при измерении массы и массового расхода жидкого аммиака, % | ±0,25 |
Таблица 5 - Состав и основные метрологические характеристики вспомогательных измерительных каналов (ИК) с комплектным методом определения метрологических характеристик_
| Номер ИК | Наименование ИК | Количество ИК (место установки) | Состав ИК | Диапазон измерений | Пределы допускаемой относительной погрешности ИК | |
| Первичный измерительный преобразователь | Вторичная часть | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1, 2 | ИК массового расхода жидкого аммиака | 2 (ИЛ 1, ИЛ 2) | СРМ (CMF300) СРМ (CMF300) | СРМ (5700) СРМ (2700) | от 50 до 120 т/ч | ±0,251) |
| 1) Пределы допускаемой относительной погрешности ИК массового расхода на рабочей и резервной ИЛ. | ||||||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий, шт. | 2 (1 рабочая, 1 резервная) |
| Режим работы системы | непрерывный |
| Параметры измеряемой среды: | |
| - измеряемая среда - плотность измеряемой среды, кг/м3 - температура измеряемой среды, °С - давление измеряемой среды, МПа | аммиак жидкий по ГОСТ 6221-90 Е марки Ак от 610 до 650 от 0 до +15 от 2 до 10 |
| Содержание свободного газа | не допускается |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +50 от 30 до 90 от 84 до 107 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±2 |
| Средний срок службы установки, лет | 10 |
наносится на маркировочную табличку, закрепленную на каркасе, на котором установлены вторичная часть СРМ, методом предусмотренным изготовителем и по центру титульного листа руководства по эксплуатации типографским методом.
Таблица 7 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система измерений количества жидкого аммиака узла подключения аммиакопровода АО «Минудобрения» к магистральному аммиакопроводу «Тольятти-Одесса», заводской номер 08 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 1159-1-2020 | 1 экз. |
приведены в разделе 2 «Использование системы по назначению» руководства по эксплуатации
Нормативные документы, устанавливающие требования к системе измерений количества жидкого аммиака узла подключения аммиакопровода АО «Минудобрения» к магистральному аммиакопроводу «Тольятти-Одесса»
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
