| Номер в госреестре | 82342-21 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | ВМ |
| Изготовитель | Общество с ограниченной ответственностью "Фактор-Альфа" (ООО "Фактор-Альфа"), г. Волгоград |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные ВМ (далее - весы) предназначены для статического взвешивания автотранспортных средств (далее - ТС).
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются, преобразуются в цифровые при помощи индикатора и отображаются в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и индикатора, расположенного в отапливаемом помещении весовой. ГПУ может состоять из одной, двух, трёх или четырёх весовых платформ.
В весах применяются:
- датчики весоизмерительные тензорезисторные Single shear beam, Column, семейства Single shear beam, серий Н8С, BM8D, HM8C, семейства Dual shear beam,- серий HM9A, HM9B, семейства Column - серий BM14A, BM14C, HM14C, BM14G, BM14D, BM14K, HM14H1, HM14L, производства «Zhonghang Electronic Measuring Instruments Co., LTD.», КНР, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55371-19;
- датчики весоизмерительные тензорезисторные Digital Load Cell, серий DHM14C, DBM14C, DHM14H1, DBM14A, DBM14G, DHM9B, DHM9A, DBM14K, производства «Zhonghang Electronic Measuring Instrumets Co., LTD.», КНР, регистрационный номер 55634-19;
- датчики весоизмерительные тензорезисторные С, модификации С16А, СШ, производства «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер 60480-15;
- датчики весоизмерительные сжатия 740, производства фирмы «UTILCELL», Испания, регистрационный номер 50842-12.
В качестве индикатора/терминала в весах используются:
- приборы весоизмерительные WE, модификации WE2111, производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер 61808-15;
- приборы весоизмерительные DIS2116, DWS2103, модификации DIS2116, производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер 61809-15;
- приборы весоизмерительные SMART, производства фирмы «UTILCELL», Испания;
- приборы весоизмерительные ТИТАН, модификаций ТИТАН 9/ТИТАН 9n, ТИТАН 12, ТИТАН 12С, ТИТАН 3ЦС, ТИТАН Ц, ТИТАН Н12, ТИТАН Н12Ж и ТИТАН Н22С, ТИТАН Н22ЖС производства фирмы ООО «ЗЕМИК», г. Ростов-на-Дону, регистрационный номер 72048-18;
- приборы весоизмерительные CI, NT, модификации CI-6000A, CI-5010A, CI-5200A, CI-200A, CI-2001, CI-201D, NT-580D, изготавливаемые «CAS Corporation Ltd», Республика Корея, регистрационный номер 50968-12;
- преобразователи весоизмерительные ТВ-003/05Н, изготовитель фирма ЗАО «Весоизмерительная компания «Тензо -М», пос.Красково, Московская область.
Установка ГПУ весов может производиться:
- на поверхность дорожного полотна - при этом способе въезд транспорта на весы осуществляется по пандусам (рисунок 2).
- в приямок - при этом способе ГПУ весов расположено на одном уровне с поверхностью дорожного полотна (рисунок 3).
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
- устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);
- устройство автоматической установки на нуль (п.Т.2.7.2.3);
- устройство первоначальной установки на нуль (п.Т.2.7.2.4);
- устройство слежения за нулем (п.Т.2.7.3);
- устройство уравновешивания тары (п.Т.2.7.4.1).
На ГПУ весов прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- заводской номер.
Форма условного обозначения:
Весы автомобильные ВМ -Х,
где: ВМ - тип весов;
X - значения максимальной нагрузки весов (Х.2 для двухинтервальных модификаций).

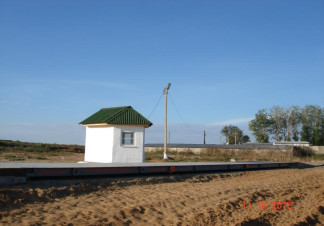

Общий вид весов представлен на рисунках 1 - 3. Общий вид приборов весоизмерительных приведен на рисунках 4 - 6.
a- 2001A (CAS)
Рисунок 7 - Схема пломбировки приборов, обозначение мест нанесения знака поверки
ТИТАН 3ЦС ТИТАН 3Ц
*Tmj
ТИТАН
Рисунок 9 - Схема пломбировки приборов, обозначение мест нанесения знака поверки
Программное обеспечение (далее - ПО) индикаторов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения переключения юстировки.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификации | |||
| DIS2116/ WE2111 | ТВ- 003/05Н | SMART | а-6000А | |
| Идентификационное наименование ПО | - | |||
| Номер версии (идентификационный номер) ПО | Не ниже Р1хх*/ v1.0«* | C.4.225 | 5 1.454 | 1.01;1.02;1.03 |
| Цифровой идентификатор ПО | -** | |||
| где х - применяет значение от 0 до 9. * - обозначение «х» не относится к метрологически значимой части ПО. ** - данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||||
Таблица 2- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификации | |||
| CI- 200A/CI- 2001 | CI- 5010A/C I-5200A | CI-201D | NT-580D | |
| Идентификационное наименование ПО | - | |||
| Номер версии (идентификационный номер) ПО | 1.20 1.21 1.22 | 1.0010 1.0020 1.0030 | 2.02, 2.03 2.04, 2.05 2.06 | 2.03, 2.04 2.05, 2.06 2.07 |
| Цифровой идентификатор ПО | -** | |||
| ** - данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||||
Таблица 3 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификации | ||
| ТИТАН 9, ТИТАН 12 | ТИТАН 3Ц | ТИТАН Н12, ТИТАН Н22 | |
| Идентификационное наименование ПО | - | ||
| Номер версии (иден-фикационный номер) ПО | V1.x | UER 3.6x | 643Ax |
| Цифровой идентификатор ПО | -* | ||
| где х - применяет значение от 0 до 9. * - данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Класс точности по ГОСТ OIML R 76-1-2011...........................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 4.
Таблица 4
| Модели весов | Мax, т | Min, т | II и е | n | Интервалы взвешивания, т | mpe, кг |
| ВМ-40 | 40 | 0,4 | 20 | 2000 | от 0,4 до 10 вкл св. 10 до 40 вкл. | ±10 ±20 |
| ВМ-60 | 60 | 0,4 | 20 | 3000 | от 0,4 до 10 вкл. св. 10 до 40 вкл. св. 40 до 60 вкл. | ±10 ±20 ±30 |
| ВМ-80 | 80 | 1,0 | 50 | 1600 | от 1 до 25 вкл. св. 25 до 80 вкл. | ±25 ±50 |
| ВМ-100 | 100 | 1,0 | 50 | 2000 | от 1 до 25 вкл. св. 25 до 100 вкл. | ±25 ±50 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Значения максимальной нагрузки весов (Max1/Max2), минимальной нагрузки (Min), поверочного деления (е^2), действительной цены деления (d1/d2), число поверочных делений (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности при первичной поверке (mpe) двухинтервальных весов приведены в таблице 5.
Таблица 5
| Модели весов | Мщ, т | Мах^ т | г ,к II | ni | Интервалы взвешивания, т | mpe, кг |
| ВМ - 30.2 | 0,1 | 15 | 5 | 3000 | от 0,1 до 2,5 включ. св. 2,5 до 10 включ. св. 10 до 15 включ. св. 15 до 20 включ. св. 20 до 30 включ. | ± 2,5 ± 5 ±7,5 ± 10 ± 15 |
| 30 | 10 | 3000 | ||||
| ВМ - 40.2 | 0,2 | 20 | 10 | 2000 | от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 40 включ. | ± 5 ± 10 ± 20 |
| 40 | 20 | 2000 | ||||
| ВМ - 60.2 | 0,2 | 30 | 10 | 3000 | от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 30 включ. св. 30 до 40 включ. св. 40 до 60 включ. | ± 5 ± 10 ± 15 ± 20 ± 30 |
| 60 | 20 | 3000 | ||||
| ВМ - 80.2 | 0,4 | 60 | 20 | 3000 | от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. св. 60 до 80 включ. | ± 10 ± 20 ± 30 ± 50 |
| 80 | 50 | 1600 | ||||
| ВМ - 100.2 | 0,4 | 60 | 20 | 3000 | от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. св. 60 до 100 включ. | ± 10 ± 20 ± 30 ± 50 |
| 100 | 50 | 2000 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более | 4 |
| Диапазон первоначальной установки нуля, % от Мах, не более | 20 |
| Диапазон рабочей температуры индикаторов и терминалов (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °С: | от -10 до +40 |
| Особый диапазон рабочих температур, оС, для ГПУ с датчиками типа: - С - Single shear beam, Column - Digital Load Cell - 740 (c nmax 3000) | от -50 до +50 от -30 до +40 от -30 до +40 от -30 до +40 |
| Показания индикации массы, кг, не более | Мах+9е |
| Диапазон выборки массы тары (Т), % от Мах | от 0 до 100 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц | от 195,5 до 253 от 49 до 51 |
| Потребляемая мощность, В-A, не более | 300 |
| Время прогрева весов, мин, не менее | 15 |
| Количество весовых платформ | от 1 до 6 |
| 1 | 2 |
| Габаритные размеры ГПУ весов, м: - длина - ширина - высота | от 4 до 24 от 3 до 6 от 0,3 до 0,8 |
| Масса ГПУ весов, т, не более | 15 |
наносится способом наклейки на табличку, закрепленную на ГПУ весов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы в сборе | исполнение модификации по заказу | 1 шт. |
| Руководство по эксплуатации | АВПК.427423.001.2021. РЭ | 1 экз. |
приведены в документе «Весы автомобильные ВМ. Руководство по эксплуатации» АВПК.427423.001.2021. РЭ, раздел 2.2 «Порядок работы».
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ТУ 28.29.31-001-62591655-2021 Весы автомобильные ВМ. Технические условия
