| Номер в госреестре | 82358-21 |
| Наименование СИ | Антенна измерительная дипольная |
| Обозначение типа СИ | TDS-535 |
| Изготовитель | "А.Н. Systems, Inc.", США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенна измерительная дипольная TDS-535 (далее по тексту - антенна) предназначена для измерений напряженности электрической составляющей переменного электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 30 до 1000 МГц (совместно с приемниками измерительными, анализаторами спектра, вольтметрами селективными).
Принцип действия антенны основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно антенна представляет собой набор из 4 антенных мачт с согласующим трансформатором и выходным коаксиальным разъемом типа N с номинальным сопротивлением 50 Ом и одного комплекта телескопических диполей (состоит из 4 отрезков фиксированной длины и 2 - телескопического). Антенна представляет собой настроенную в резонанс полуволновую дипольную антенну. Настройка производится изменением длины диполей.
Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.

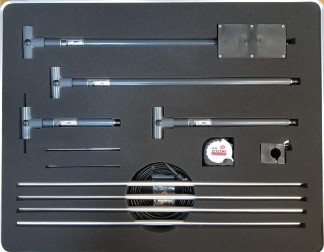

Общий вид антенны представлен на рисунке 1. Схема пломбировки антенн от несанкционированного доступа представлена на рисунке 1.
Рисунок 1 - Общий вид антенны измерительной дипольной TDS-535 с указанием места пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц: - FCC-1; - FCC-2; - FCC-3; - FCC-4 | от 30 до 70 включ. свыше 70 до 175 включ. свыше 175 до 300 включ. свыше 300 до 1000 включ. |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1): - FCC-1; - FCC-2; - FCC-3; - FCC-4 | от -2 до 6 от 4 до 14 от 13 до 20 от 19 до 29 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2 |
| Коэффициент стоячей волны по напряжению в диапазоне рабочих частот, не более | 1, 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение выходного сопротивления антенны, Ом | 50 |
| Габаритные размеры в развернутом режиме (длинахширинахвысота), мм, не более: - FCC-1; - FCC-2; - FCC-3; - FCC-4 | 4880х610х40 2370х560х40 820х320х40 410х230х50 |
| Масса, кг, не более | 8,7 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более | от +15 до +25 80 |
наносится на титульный лист эксплуатационной документации типографским способом и на антенную мачту FCC-1 методом наклейки.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Антенная мачта | FCC-1 | 1 |
| Антенная мачта | FCC-2 | 1 |
| Антенная мачта | FCC-3 | 1 |
| Антенная мачта | FCC-4 | 1 |
| Набор телескопических диполей | - | 1 к-т |
| Кабель СВЧ, 10 метров | - | 1 |
| Рулетка | - | 1 |
| Крепление для антенной мачты | - | 1 |
| Укладочный ящик | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к антенне измерительной дипольной TDS-535
1. ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
