Номер в госреестре | 82360-21 |
Наименование СИ | Манометры грузопоршневые |
Обозначение типа СИ | МП |
Изготовитель | ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ДОНЕЦКИЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ" (ГУП "ДОНЕЦКСТАНДАРТМЕТРОЛОГИЯ"), г. Донецк |
Год регистрации | 2021 |
Срок свидетельства | 20.07.2026 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Манометры грузопоршневые МП (далее по тексту - манометры) предназначены для создания и измерений избыточного давления жидкости при поверке и калибровке средств измерений в диапазоне значений избыточного давления от 0,04 до 250 МПа методом непосредственного сличения.
Принцип действия манометров заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.
В состав манометров входят: устройство для создания давления (УСД), измерительная поршневая система (ИПС) и комплект (набор) специальных грузов.
УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создаётся с помощью ручного насоса предварительного заполнения системы (предварительного создания давления). ИПС манометров и поверяемого манометров устанавливаются на стойки УСД. В качестве рабочей среды используется рабочая жидкость в соответствии с таблицами 7-9.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия поршня фиксируется визуально.
Набор грузов предназначен для уравновешивания измеряемого давления.
Манометры выпускаются в следующих модификациях: МП-6, МП-60, МП-600, МП-2500, МПП-60, МПП-600. Модификации манометров отличаются диапазонами измерений давления, пределами допускаемой погрешности измерений избыточного давления, номинальными значениями приведенной площади поршня и вариантами исполнения корпуса.
Заводской номер наносится в формате цифрового обозначения на корпус манометра методом наклейки или иным методом.
Пломбировка корпуса манометра не предусмотрена.

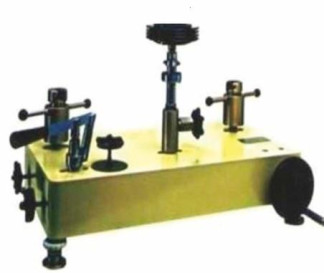

Общий вид манометров приведен на рисунках 1-6.
отсутствует.
Таблица 1 - Метрологические характеристики манометров модификации МП-6
Наименование характеристики | Значение |
Верхний предел измерений избыточного давления (ВПИ), МПа (кгс/см2) | 0,6 (6) |
Нижний предел измерений избыточного давления (НПИ), МПа (кгс/см2) | 0,04 (0,4) |
Пределы допускаемой погрешности измерений избыточного давления, % (1) для манометров кл. т. 0,02 для манометров кл. т. 0,05 | ±0,02 ±0,05 |
Номинальное значение приведенной площади поршня, см2 | 1 |
Скорость опускания поршня, мм/мин, не более для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 0,4 0,8 |
Продолжительность свободного вращения поршня, мин, не менее для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 3 2 |
Порог реагирования, Па, не более для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 6 15 |
(1) В основном диапазоне измерений от 0,1Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Ртт до 0,1Ртах погрешность нормируется в % от 0,1-Ртах (где Ртах - ВПИ; Ртш - НПИ). | |
Таблица 2 - Метрологические характеристики манометров модификации МП-60 | |
Наименование характеристики | Значение |
Верхний предел измерений избыточного давления (ВПИ), МПа (кгс/см2) | 6 (60) |
Нижний предел измерений избыточного давления (НПИ), МПа (кгс/см2) | 0,1 (1) |
Пределы допускаемой погрешности измерений избыточного давления, % (1) для манометров кл. т. 0,01 для манометров кл. т. 0,02 для манометров кл. т. 0,05 | ±0,01 ±0,02 ±0,05 |
Номинальное значение приведенной площади поршня, см2 | 0,5 |
Скорость опускания поршня, мм/мин, не более для манометров кл. т. 0,01 для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 0,2 0,2 0,5 |
Продолжительность свободного вращения поршня, мин, не менее для манометров кл. т. 0,01 для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 5 3 2 |
Порог реагирования, Па, не более для манометров кл. т. 0,01 для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 30 60 120 |
(1) В основном диапазоне измерений от 0,1Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Pmin до 0,1Ртах погрешность нормируется в % от 0,1-Ртах (где Ртах - ВПИ; Рmin - НПИ)._
Наименование характеристики | Значение |
Верхний предел измерений избыточного давления (ВПИ), МПа (кгс/см2) | 60 (600) |
Нижний предел измерений избыточного давления (НПИ), МПа (кгс/см2) | 1 (10) |
Пределы допускаемой погрешности измерений избыточного давления, % (1) | |
для манометров кл. т. 0,01 | ±0,01 |
для манометров кл. т. 0,02 | ±0,02 |
для манометров кл. т. 0,05 | ±0,05 |
Номинальное значение приведенной площади поршня, см2 | 0,05 |
Скорость опускания поршня, мм/мин, не более | |
для манометров кл. т. 0,01 | 0,3 |
для манометров кл. т. 0,02 | 0,3 |
для манометров кл. т. 0,05 | 0,5 |
Продолжительность свободного вращения поршня, мин, не менее | |
для манометров кл. т. 0,01 | 6 |
для манометров кл. т. 0,02 | 6 |
для манометров кл. т. 0,05 | 5 |
Порог реагирования, Па, не более | |
для манометров кл. т. 0,01 | 300 |
для манометров кл. т. 0,02 | 600 |
для манометров кл. т. 0,05 | 1500 |
(1) В основном диапазоне измерений от 0,1Ртах до Ртах погрешность нормируется в % от | |
измеряемой величины; в дополнительном диапазоне измерений от Рmin | до 0,1^max |
погрешность нормируется в % от 0,1^max (где Рmax - верхний предел диапазона измерений; | |
Рmin - нижний предел диапазона измерений). |
Таблица 4 - Метрологические характеристики манометров модификации МП-2500
Наименование характеристики | Значение |
Верхний предел измерений избыточного давления (ВПИ), МПа (кгс/см2) | 250 (2500) |
Нижний предел измерений избыточного давления (НПИ), МПа (кгс/см2) | 5 (50) |
Пределы допускаемой погрешности измерений избыточного давления, % (1) для манометров кл. т. 0,02 для манометров кл. т. 0,05 | ±0,02 ±0,05 |
Номинальное значение приведенной площади поршня, см2 | 0,05 |
Скорость опускания поршня, мм/мин, не более для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 0,3 0,5 |
Продолжительность свободного вращения поршня, мин, не менее для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 6 5 |
Порог реагирования, Па, не более для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 2500 6250 |
(1) В основном диапазоне измерений от 0,1^max до Рmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Рmin до 0,1^max погрешность нормируется в % от 0,1^max (где Рmax - ВПИ; Рmin - НПИ). |
Наименование характеристики | Значение |
Верхний предел измерений избыточного давления (ВПИ), МПа (кгс/см2) | 6 (60) |
Нижний предел измерений избыточного давления (НПИ), МПа (кгс/см2) для манометров с номинальным значением приведенной площади поршня 1 см2 0,1 см2 | 0,04 (0,4) 0,1 (1,0) |
Пределы допускаемой погрешности измерений избыточного давления, % (1) для манометров кл. т. 0,02 для манометров кл. т. 0,05 | ±0,02 ±0,05 |
Номинальное значение приведенной площади поршня, см2 | 1,0 0,1 |
Скорость опускания поршня, мм/мин, не более для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 0,4 0,8 |
Продолжительность свободного вращения поршня, мин, не менее для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 3 2 |
Порог реагирования, Па, не более для манометров с номинальным значением приведенной площади поршня 1 см2 кл. т. 0,02 кл. т. 0,05 0,1 см2 кл. т. 0,02 кл. т. 0,05 | 6 15 60 150 |
(1) В основном диапазоне измерений от 0,1-Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Ртт до 0,1Ртах погрешность нормируется в % от 0,1-Ртах (где Ртах - ВПИ; Ртш - НПИ). (2) Конкретное номинальное значение приведенной площади поршня указывается в паспорте манометра. | |
Таблица 6 - Метрологические характеристики манометров модификации МПП-600 | |
Наименование характеристики | Значение |
Верхний предел измерений избыточного давления (ВПИ), МПа (кгс/см2) | 60 (600) |
Нижний предел измерений избыточного давления (НПИ), МПа (кгс/см2) | 0,4 (4,0) |
Пределы допускаемой погрешности измерений избыточного давления, % (1) для манометров кл. т. 0,02 для манометров кл. т. 0,05 | ±0,02 ±0,05 |
Номинальное значение приведенной площади поршня, см2 | 0,02 |
Скорость опускания поршня, мм/мин, не более для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 0,3 0,5 |
Продолжительность свободного вращения поршня, мин, не менее для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 3 5 |
Порог реагирования, Па, не более для манометров кл. т. 0,02 для манометров кл. т. 0,05 | 60 150 |
(1) В основном диапазоне измерений от 0,1Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Рmin до 0,1Ртах погрешность нормируется в % от 0,1-Ртах (где Ртах - ВПИ; Рmin - НПИ)._
Лист № 6 Всего листов 8
Таблица 7 - Основные технические характеристики манометров модификации МП-6 и МП-2500
Наименование характеристики | Значение в зависимости от модификации | |||
МП-6 | МП-2500 | |||
Габаритные размеры, мм, не более | ||||
для манометров кл. т. 0,02 - высота - длина - ширина | 350 | 560 | ||
480 | 550 | |||
480 | 510 | |||
для манометров кл. т. 0,05 | ||||
- высота | 350 | 570 | ||
- длина | 620 | 740 | ||
- ширина | 480 | 510 | ||
Масса без комплекта грузов, кг, не более | ||||
для манометров кл. т. 0,02 | 35 | 38 | ||
для манометров кл. т. 0,05 | 35 | 43 | ||
Рабочая среда | Трансформаторное масло ГОСТ 10121 | |||
Условия эксплуатации: | ||||
- температура окружающей среды, °С | от +18 до +22 | |||
- относительная влажность, %, не более | 80 | |||
- атмосферное давление, кПа | от 84 до 106,7 | |||
Средняя наработка на отказ, ч | 40000 | 28000 | ||
Средний срок службы, лет | 10 |
Таблица 8 - Основные технические характеристики манометров модификации МП-60 и
МП-600
Наименование характеристики | Значение в зависимости от модификации | |
МП-60 | МП-600 | |
Габаритные размеры, мм, не более | ||
для манометров кл. т. 0,01 и 0,02 | ||
- высота | 600 | 450 |
- длина | 500 | 395 |
- ширина | 580 | 485 |
для манометров кл. т. 0,05 | ||
- высота | 580 | 450 |
- длина | 715 | 620 |
- ширина | 600 | 485 |
Масса без комплекта грузов, кг, не более | ||
для манометров кл. т. 0,01 и 0,02 | 21 | 30 |
для манометров кл. т. 0,05 | 35 | 41 |
Рабочая среда | Трансформаторное масло ГОСТ 10121 | |
Условия эксплуатации: | ||
- температура окружающей среды, °С | от +18 до +22 | |
- относительная влажность, %, не более | 80 | |
- атмосферное давление, кПа | от 84 до 106,7 | |
Средняя наработка на отказ, ч | ||
для манометров кл. т. 0,01 и 0,02 | 40000 | 28000 |
для манометров кл. т. 0,05 | 32000 | 28000 |
Средний срок службы, лет | 10 |
МПП-600 | ||
Наименование характеристики | Значение в зависимости от модификации | |
МПП-60 | МПП-600 | |
Г абаритные размеры, мм, не более - высота | 290 | 380 |
- длина | 380 | 440 |
- ширина | 180 | 275 |
Масса без комплекта грузов, кг, не более | 9 | 16 |
Рабочая среда | Трансформаторное | Касторовое масло |
масло ГОСТ 10121 | ГОСТ 18102 | |
Условия эксплуатации: - температура окружающей среды, °С | от +18 до +22 | |
- относительная влажность, %, не более | 80 | |
- атмосферное давление, кПа | от 84 до 106,7 | |
Средняя наработка на отказ, ч | 20000 | |
Средний срок службы, лет | 10 |
наносится на корпус манометра методом наклейки или иным методом и на титульный лист паспорта типографским способом.
Таблица 10 - Комплектность манометра грузопоршневого МП
Наименование частей | Обозначение | Количество |
Измерительная поршневая система | в соответствии с заказом | 1 шт. |
Устройство для создания давления | в соответствии с заказом | 1 шт. |
Комплект грузов с действительным значением массы | в соответствии с заказом | 1 компл.(1) |
Комплект запасных частей и принадлежностей | - | 1 компл. |
Паспорт | в соответствии с заказом | 1 экз. |
Методика поверки | МП 231-0088-2021 | 1 экз. |
(1) По заказу. |
приведены в паспорте манометра в разделе «Порядок работы».
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
ТУ 50.418-84 Манометры грузопоршневые МП. Технические условия.
