Государственный реестр средств измерений

Весы неавтоматического действия ICS, 82367-21

82367-21
Весы невтоматического действия ICS (далее - весы) предназначены для статического измерения массы.
Карточка СИ
Номер в госреестре 82367-21
Наименование СИ Весы неавтоматического действия
Обозначение типа СИ ICS
Изготовитель "Mettler-Toledo GmbH", Швейцария; Фирма "Mettler-Toledo (Albstadt) GmbH", Германия
Год регистрации 2021
Срок свидетельства 28.07.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Весы невтоматического действия ICS (далее - весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании веса груза, находящегося на грузоприемной платформе в электрический сигнал и дальнейшем преобразовании этого сигнала в цифровой вид с помощью аналого-цифрового преобразователя (АЦП). Результаты измерения отображаются на дисплее терминала.

Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) со встроенным датчиком (далее - датчик), и терминала, соединенных между собой кабелем.

Весы выпускаются в следующих модификациях: ICS425s, ICS435s, ICS445s, ICS465s, ICS685s, ICS429g, ICS439g, ICS449g, ICS469g, ICS689g.

В весах модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s электрический сигнал от датчика преобразуется в цифровой вид с помощью АЦП DigiCell, расположенного в

ГПУ.

В весах модификаций - ICS429g, ICS439g, ICS449g, ICS469g, ICS689g электрический сигнал от датчика преобразуется в цифровой вид с помощью АЦП, распложенного в терминале.

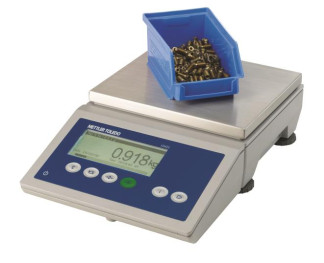

Общий вид весов показан на рисунках 1-10. Возможные способы размещения терминала в составе весов показаны на рисунке 11.

i:

i;

t

Рисунок 10 - Общий вид весов модификации ICS689g-A15/f

На кронштейне (f - версия )

На стойке (с - версия )

На столе или стене (t - версия)

В зависимости от исполнения весы имеют обозначения вида:

ICSY-(X1)(X2)/(X3)/65

где ICS - обозначение типа весов;

Y - обозначение модификации весов в зависимости от входного сигнала терминала:

-    ICS425s, ICS435s, ICS445s, ICS465s, ICS685s - цифровой;

-    ICS429g, ICS439g, ICS449g, ICS469g, ICS689g - аналоговый;

Х1 - для модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s:

-    исполнения f - цифровое обозначение максимальной нагрузки (Max) весов:

«3» - 3 кг; «6» - 6 кг; «15» - 15 кг; «35» - 35 кг;

-    исполнения t и c - буквенное обозначение размера ГПУ весов:

«А» - 240x300 мм; «BB» - 300x400 мм; «B» - 400x500 мм; «BC» - 500x650 мм; «CC» - 600x800 мм;

-    для модификаций ICS429g, ICS439g, ICS449g, ICS469g, ICS689g - буквенное обозначение размера ГПУ весов:

«А» - 240x300 мм; «BB» - 300x400 мм; «B» - 400x500 мм; «BC» - 500x650 мм; «CC» - 600x800 мм; «QA» - 229x229 мм; «QB» - 305x305 мм; «QC» - 457x457 мм; Х2 - для модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s:

-    исполнения f - буквенное обозначение размера ГПУ:

«SM» - 200x240 мм; «LA» - 240x350 мм;

-    исполнения t и c - цифровое обозначение Max весов:

«6» - 6 кг; «12» - 12 кг; «30» - 30 кг; «60» - 60 кг;«120»- 120 кг; «300» - 300 кг;

-    для модификаций ICS429g, ICS439g, ICS449g, ICS469g, ICS689g - цифровое обозначение Max весов:

«3» - 3 кг; «6» - 6кг; «15» - 15 кг; «30» - 30 кг; «60» - 60 кг; «150» - 150 кг; «300» - 300 кг; «600» - 600 кг;

X3 - t, f или с - необязательный параметр - идентификатор, обозначающий способ размещения терминала в составе весов;

65 - необязательный параметр, если присутствует - идентификатор, обозначающий специальное изготовление весов в соответствии с классом защиты IP65 по ГОСТ 14254-2015 (IEC 60529:2013).

Примеры обозначения весов:

ICS445s-15LA/f; ICS465s-CC120/t; ICS439g-B60; ICS425s-35LA/f/65.

Питание весов осуществляется от сети переменного тока или от встраиваемой перезаряжаемой аккумуляторной батареи.

В весаx предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

-    устройство индикации отклонения от нуля (п. 4.5.5);

-    устройство первоначальной установки нуля (п.Т.2.7.2.4);

-    полуавтоматическое устройство установки нуля (п.Т.2.7.2.2);

-    устройство слежения за нулем (п. Т.2.7.3);

-    устройство предварительного задания значения массы тары (пТ.2.7.5);

-    устройство тарирования (выборки массы тары) (п.Т.2.7.4);

-    совмещенные устройство полуавтоматической установки нуля и уравновешивания тары (п. Т.2.7.2.2, п. 4.6.9);

-    устройство установки по уровню с индикатором уровня (п.3.9.1.1);

-    полуавтоматическое устройство юстировки чувствительности (п.4.1.2.5);

-    реакции на промаxи (п. 5.2);

-    взвешивания в различные единицаx измерения массы - килограмм, грамм, миллиграмм, карат (п. 2.1).

-    фильтрация вибраций;

-    динамическое взвешивание;

-    автоматическая калибровка весов внешней гирей;

-    калибровка встроенным грузом (только для весов модификаций ICS4x5k, ICS685k);

-    автоматическое выключение весов;

-    счет одинаковые по массе образцов;

-    индикация разряда батареи при автономном питании.

Весы имеют последовательный интерфейс передачи данных RS232C, а также могут быть дополнительно оснащены интерфейсами RS422/485, USB, Ethernet, WLAN, дискретными входами/выходами, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, устройство ввода-вывода дискретных сигналов, устройство чтения штрихового кода, ПК (персональный компьютер).

Терминал имеет пленочную клавиатуру, а дисплей - жидкокристаллический индикатор с обратной подсветкой позволяет отображать цифровую и символьную информацию.

Весы выпускаются однодиапазонными в исполнениях, отличающихся метрологическими характеристиками, размерами ГПУ и набором исполняемых функций.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), с нанесенным знаком поверки, которая находится на нижней или на боковой поверхности весов в зависимости от модификации как показано на рисунке 12.

На терминале прикрепляется табличка, разрушающиеся при удалении, содержащие следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    заводской номер весов по системе нумерации предприятия-изготовителя;

-    класс точности весов по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d).

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и делится на метрологически значимое и метрологически незначимое.

Весы имеют карту памяти на основной плате, которая расположена в корпусе весов и не может быть заменена. Программное обеспечение, метрологически значимое, загружается в карту памяти посредством компьютера с использованием специальной программы-загрузчика.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), с нанесенным знаком поверки, как показано на рисунке 4. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Дополнительно для защиты законодательно контролируемых параметров служит административный пароль.

Тип ПО зависит от модификации весов. Различные версии ПО несовместимы друг с другим. Дисплей терминала показывает, когда установлена неправильная версия ПО.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню ПО.

Нормирование метрологических характеристик проведено с учетом применения ПО. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AA-BB-01. dd.ee-FF-G

Номер версии (идентификационный номер) ПО

AA-BB-01. dd.ee-FF-G

Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО

*

где AA, BB, FF, G - цифровое или буквенно-цифровое обозначение конфигурации, языка;

d и е - принимают значения от 0 до 9.

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011................................................................средний (III)

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), для модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s приведены в таблице 2, а для модификаций ICS429g, ICS439g, ICS449g, ICS469g, ICS689g в таблице 3.

Таблица 2 - Метрологические характеристики для модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s

Модификация

Мах,кг

Min, кг

d=е,

г

(n)

Интервал нагрузки (m), кг

mpe, г

1

2

3

4

5

6

7

ICS425s-3(X2)/f/65

ICS435s-3(x2)/f/65

ICS445s-3(x2)/f/65

ICS465s-3(x2)/f/65

ICS685s-3(X2)/f/65

3

0,01

0,5

6000

От 0,01 до 0,25 включ.

±0,25

Св. 0,25 до 1 включ.

±0,5

Св. 1 до 3 включ.

±0,75

ICS425s-6(X2)/f/65

ICS435s-6(x2)/f/65

ICS445s-6(x2)/f/65

ICS465s-6(x2)/f/65

ICS685s-6(x2)/f/65

ICS425s-(X1)6/t

ICS435s-(xi)6/t

ICS445s-(xi)6/t

ICS465s-(xi)6/t

ICS685s-(xi)6/t

6

0,02

1

6000

От 0,02 до 0,5 включ.

±0,5

Св. 0,5 до 2 включ.

±1

Св. 2 до 6 включ.

±1,5

1

2

3

4

5

6

7

ICS425s-(X1)12/t

ICS435s-(xi)12/t

ICS445s-(xi)12/t

ICS465s-(xi)12/t

ICS685s-(xi)12/t

12

0,04

2

6000

От 0,04 до 1 включ.

±1

Св. 1 до 4 включ.

±2

Св. 4 до 12 включ.

±3

ICS425s-15(X2)/f/65

ICS435s-15(x2)/f/65

ICS445s-15(x2)/f/65

ICS465s-15(x2)/f/65

ICS685s-15(x2)/f/65

15

0,04

2

7500

От 0,04 до 1 включ.

±1

Св. 1 до 4 включ.

±2

Св. 4 до 15 включ.

±3

ICS425s-(X1)30/t

ICS435s-(xi)30/t

ICS445s-(x1)30/t

ICS465s-(xi)30/t

ICS685s-(xi)30/t

30

0,1

5

6000

От 0,1 до 2,5 включ.

±2,5

Св. 2,5 до 10 включ.

±5

Св. 10 до 30 включ.

±7,5

ICS425s-35(X2)/f/65

ICS435s-35(x2)/f/65

ICS445s-35(x2)/f/65

ICS465s-35(x2)/f/65

ICS685s-35(x2)/f/65

35

0,1

5

7000

От 0,1 до 2,5 включ.

±2,5

Св. 2,5 до 10 включ.

±5,0

Св. 10 до 35 включ.

±7,5

ICS425s-(X1)60/t

ICS435s-(xi)60/t

ICS445s-(xi)60/t

ICS465s-(xi)60/t

ICS685s-(X1)60/t

60

0,2

10

6000

От 0,2 до 5 включ.

±5,0

Св. 5 до 20 включ.

±10,0

Св. 20 до 60 включ.

±15,0

ICS425s-(X1)120/t

ICS435s-(xi)120/t

ICS445s-(xi)120/t

ICS465s-(xi)120/t

ICS685s-(X1)120/t

120

0,4

20

6000

От 0,4 до 10 включ.

±10

Св. 10 до 40 включ.

±20

Св. 40 до 60 включ.

±30

ICS425s-(X1)300/t

ICS435s-(xi)300/t

ICS445s-(xi)300/t

ICS465s-(xi)300/t

ICS685s-(xi)300/t

300

1

50

6000

От 1 до 25 включ.

±25

Св. 25 до 100 включ.

±50

Св. 100 до 300 включ.

±75

Таблица 3 - Метрологические характеристики для модификаций ICS429g, ICS439g, ICS449g, ICS469g, ICS689g

Модификация

Мах,

кг

Min,

кг

d=е,

г

(n)

Интервал нагрузки (m), кг

mpe, г

1

2

3

4

5

6

7

ICS429g-(X1)3

ICS439g-(xi)3

ICS449g-(xi)3

ICS469g-(xi)3

ICS689g-(X1)3

3

0,01

0,5

6000

От 0,01 до 0,25 включ.

±0,25

Св. 0,25 до 1 включ.

±0,50

Св. 1 до 3 включ.

±0,75

1

2

3

4

5

6

7

ICS429g-(X1)6

ICS439g-(x1)6

ICS449g-(x1)6

ICS469g-(x1)6

ICS689g-(x1)6

6

0,02

1

6000

От 0,02 до 0,5 включ.

±0,5

Св. 0,5 до 2 включ.

±1

Св. 2 до 6 включ.

±1,5

ICS429g-(X1)15

ICS439g-(x1)15

ICS449g-(x1)15

ICS469g-(x1)15

ICS689g-(x1)15

15

0,1

5

3000

От 0,1 до 2,5 включ.

±2,5

Св. 2,5 до 10 включ.

±5

Св. 10 до 15 включ.

±7,5

ICS429g-(X1)30

ICS439g-(x1)30

ICS449g-(x1)30

ICS469g-(x1)30

ICS689g-(x1)30

30

0,1

5

6000

От 0,1 до 2,5 включ.

±2,5

Св. 2,5 до 10 включ.

±5

Св. 10 до 30 включ.

±7,5

ICS429g-(X1)60

ICS439g-(x1)60

ICS449g-(x1)60

ICS469g-(x1)60

ICS689g-(x1)60

60

0,2

10

6000

От 0,2 до 5 включ.

±5,0

Св. 5 до 20 включ.

±10,0

Св. 20 до 60 включ.

±15,0

ICS689g-(X1)150

150

1

50

3000

От 1 до 25 включ.

±25

Св. 25 до 100 включ.

±50

Св. 100 до 150 включ.

±75

ICS689g-(X1)300

300

1

50

6000

От 1 до 25 включ.

±25

Св. 25 до 100 включ.

±50

Св. 100 до 300 включ.

±75

ICS689g-(X1)600

600

2

100

6000

От 2 до 50 включ.

±50

Св. 50 до 200 включ.

±100

Св. 200 до 600 включ.

±150

Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Таблица 4 - Основные теxнические xарактеристики весов

Наименование xарактеристики

Значение

1

2

Пределы допускаемой погрешности устройства установки на нуль

±0,25е

Показания индикации массы, кг, не более

Мак + 9е

Диапазон выборки массы тары (Т-), % от Max

от 0 до 100

Диапазон установки на нуль и слежения за нулём, не более, % от Max

±2

Диапазон первоначальной установки нуля, не более, % от Max

±10

Условия эксплуатации:

- диапазон рабочиx температур, °С

от - 10 до + 40

1

2

Электрическое питание:

-    от сети переменного тока с параметрами:

-    напряжение, В

-    частота, Гц

-    от аккумуляторной батареи, напряжением постоянного тока, В

от 187 до 242 от 49 до 51 от 9 до 28

Тип аккумуляторной батареи

Li-Ion АА

Время непрерывной работы (ч) от полностью заряженной аккумуляторной батареи, мах

11

Потребляемая мощность, ВА, не более

25

Габаритные размеры и масса ГПУ весов приведены в таблице 5. Таблица 5

Модификации

Габаритные размеры, ДхШхВ, мм

Масса, кг, не более

ICS4х5, ICS685 с ГПУ XS или SM

364 x 247 х 105

6

ICS4х5, ICS685 с ГПУ LA

514 x 357 x 120

7

ICS4х5, ICS685 и ICS4х9, ICS689 c ГПУ А

345 x 275 х 147

9

ICS4х5, ICS695 и ICS4х9, ICS689 c ГПУ ВB

300 x 400 x 97

8

ICS4х5, ICS685 и ICS4х9, ICS689 c ГПУ В

400 x 500 x 100

20

ICS4х5, ICS685 и ICS4х9, ICS689 c ГПУ ВC

500 x 650 x 110

32

ICS4х5, ICS685 и ICS4х9, ICS689 c ГПУ CC

600 x 800 x 130

60

ICS4х9 и ICS689 c ГПУ QA

229 x 229 x 97

5

ICS4х9 и ICS689 c T^QB

305 x 305 x 108

8

ICS4х9 и ICS689 c ГПУ QC

457 x 457 x 100

15

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы неавтоматического действия

исполнение модификации по заказу

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в документе «Весы неавтоматического действия ICS. Руководство по эксплуатации», раздел 2 «Порядок работы».

Нормативные документы

ГОСТ OIML R 76-1-2011. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

Техническая документация фирмы «Mettler-Toledo GmbH», Швейцария

82367-21
Номер в ГРСИ РФ:
82367-21
Производитель / заявитель:
"Mettler-Toledo GmbH", Швейцария; Фирма "Mettler-Toledo (Albstadt) GmbH", Германия
Год регистрации:
2021
Cрок действия реестра:
28.07.2026
Похожие СИ
49073-22
49073-22
2022
Shinko Denshi Co., Ltd., Япония
Срок действия реестра: 26.01.2027
84855-22
84855-22
2022
Общество с ограниченной ответственностью "Сартогосм" (ООО "Сартогосм"), г. Санкт-Петербург
Срок действия реестра: 05.03.2027
85042-22
85042-22
2022
Общество с ограниченной ответственностью "Мегавес-СТ" (ООО "Мегавес-CТ"), г. Краснодар
Срок действия реестра: 30.03.2027
85291-22
85291-22
2022
Общество с ограниченной ответственностью Компания "Систем Учета и Промышленной Автоматизации" (ООО Компания "СУПРА"), г. Кемерово; Общество с ограниченной ответственностью "ЭТАЛОН" (ООО "ЭТАЛОН"), г. Кемерово
Срок действия реестра: 15.04.2027
85973-22
85973-22
2022
"Premier Tech Chronos B.V.", Нидерланды
86264-22
86264-22
2022
Непубличное акционерное общество "ЭТАЛОН ВЕСПРОМ" (НАО "ЭТАЛОН ВЕСПРОМ"), г. Челябинск
Срок действия реестра: 26.07.2027
82325-21
82325-21
2021
Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ"), г. Кемерово
Срок действия реестра: 16.07.2026
82712-21
82712-21
2021
Fagor Arrasate S. Coоp., Испания
82910-21
82910-21
2021
"Bizerba SE & Co. KG", Германия
Срок действия реестра: 07.09.2026
