| Номер в госреестре | 82375-21 |
| Наименование СИ | Меры магнитной индукции трехкомпонентные |
| Обозначение типа СИ | ММИТ |
| Изготовитель | Открытое акционерное общество "Научно-исследовательский институт электроизмерительных приборов" (ОАО "НИИ Электромера"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры магнитной индукции трехкомпонентные ММИТ (далее - ММИТ) предназначены для воспроизведения значений магнитной индукции постоянного поля на фоне внешнего постоянного магнитного поля.
Принцип действия ММИТ основан на электромагнитном методе воспроизведения магнитного поля при пропускании через обмотки колец Гельмгольца электрического тока от управляемого источника тока ИТУ.
Значение магнитной индукции пропорционально значению тока, пропускаемого через обмотки колец Гельмгольца.
В состав ММИТ входит катушка магнитной индукции в виде стационарных трехкомпонентных колец Гельмгольца ТГК, источник тока управляемый ИТУ, ПЭВМ с комплектом программного обеспечения, преобразователь интерфейсов UCON-485.

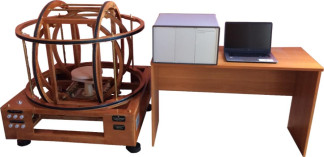

Общий вид ММИТ приведен на рисунке 1.
1 - место маркировочной таблички Рисунок 1 - Общий вид ММИТ
На каждой панели ИТУ на крепежных винтах по диагонали установлены пломбы БТК. Общий вид управляемого источника тока ИТУ и места пломбировки от несанкционированного доступа представлены на рисунке 2.
Вид сзади 1-12 - места пломбировки
Рисунок 2 - Общий вид источника тока управляемого ИТУ и места пломбировки от
несанкционированного доступа Знак поверки наносится на свидетельство о поверке и в формуляр.
Программное обеспечение (ПО) устанавливается на ПЭВМ, входящую в комплект ММИТ.
Доступ к ПО защищен паролем.
Метрологически значимая часть ПО ММИТ находится в исполняемом файле tmmi-1.exe. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТММИ |
| Номер версии (идентификационный номер) ПО | Не ниже 1.2 |
| Цифровой идентификатор ПО | ADB4C3C2 D3D2F112 55A0B045 A32548FC 19E13ECD 9D146E63 F81E192A 7D78AFF1 |
| Алгоритм вычисления цифрового идентификатора ПО | SHA256 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения магнитной индукции постоянного поля по трем направлениям магнитных осей X, Y, Z основными обмотками ТГК, мкТл | от 0,010 до 100 |
| Пределы допускаемой абсолютной погрешности воспроизведения магнитной индукции постоянного поля по трем направлениям магнитных осей X, Y, Z основными обмотками ТГК, мкТл | ± (0,002 + 0,002 Ввосп), где Ввосп - значение воспроизводимой магнитной индукции, мкТл |
| Диапазон воспроизведения магнитной индукции постоянного поля по трем направлениям магнитных осей X, Y, Z компенсационными обмотками ТГК, мкТл | от 0,010 до 60 |
| Пределы допускаемой абсолютной погрешности воспроизведения магнитной индукции постоянного поля по трем направлениям магнитных осей X, Y, Z компенсационными обмотками ТГК, мкТл | ± (0,002 + 0,002 Ввосп), где Ввосп - значение воспроизводимой магнитной индукции, мкТл |
| Неоднородность магнитной индукции в рабочем объеме ТГК (сфера радиусом 5 см), %, не более | ± 0,06 |
| Неортогональность магнитных осей X, Y и Z, не более | 6' |
| Угол отклонения магнитной оси Z от вертикали, не более | 20' |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (В^Ш^Г), мм, не более: - трехкомпонентные кольца Гельмгольца ТГК - источник тока управляемый ИТУ - ПЭВМ типа ноутбук LENOVO B50-45 - преобразователь интерфейсов UCON-485 | 1100x1030x1040 471x280x511 21x380x266 81x71x23 |
| Масса, кг, не более - трехкомпонентные кольца Гельмгольца ТГК - управляемый источник тока ИТУ - ПЭВМ типа ноутбук LENOVO B50-45 - преобразователь интерфейсов UCON-485 | 100 15 1,7 0,08 |
| Потребляемая мощность от сети переменного тока, В А, не более | 700 |
| Ток потребления от сети переменного тока напряжением 230 В частотой 50 Гц, А, не более | 5 |
| Время установления рабочего режима, мин, не более | 5 |
| Время установления значений МИ, с, не более | 40 |
| Продолжительность непрерывной работы, ч, не менее | 8 |
| Срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч | 4538 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, % | от +15 до +25 от 84 до 106 от 30 до 80 |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Г ц | 230 ± 4,4 50 ± 0,5 |
наносится типографским способом на титульные листы руководства по эксплуатации и формуляра ниже обозначения документа в центре листа, металлографическим способом - на лицевую панель источника тока управляемого ИТУ из комплекта ММИТ.
Таблица 4 - Комплектность ММИТ
| Наименование | Обозначение | Количество |
| Трехкомпонентные кольца Гельмгольца ТГК | АЮИР.411172.005 | 1 шт. |
| Источник тока управляемый ИТУ | АЮИР.565111.001 | 1 шт. |
| ПЭВМ (с кабелем питания) | LENOVOB50-45 | 1 шт. |
| Манипулятор типа «мышь» | Манипулятор | 1 шт. |
| Стойка регулируемая | АЮИР.301421.005 | 4 шт. |
| Кабель сетевой | 3G0.75mm2 | 1 шт. |
| Кабель подключения колец | АЮИР.685621.042 | 6 шт. |
| Кабель интерфейса Ethernet RS-485 | АЮИР.685621.044 | 1 шт. |
| Наименование | Обозначение | Количество |
| Преобразователь интерфейсов | UCON-485 | 1 шт. |
| Программное обеспечение ПО | 643.00229903.00314-01 | 1 шт. |
| Компакт-диск с ПО | DVD-R CMC 4,7Gb | 1 шт. |
| Мера магнитной индукции трехкомпонентная ММИТ. Формуляр | АЮИР.411172.004 ФО | 1 экз. |
| Мера магнитной индукции трехкомпонентная ММИТ. Руководство по эксплуатации | АЮИР.411172.004 РЭ | 1 экз. |
| Мера магнитной индукции трехкомпонентная ММИТ. Методика поверки | АЮИР.411172.004 Д5 | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа «Мера магнитной индукции трехкомпонентная ММИТ. Руководство по эксплуатации» АЮИР.411172.004 РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции АЮИР.411172.004 ТУ Мера магнитной индукции трехкомпонентная ММИТ. Технические условия
