| Номер в госреестре | 82379-21 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | FRUEHAUF CA |
| Изготовитель | OTOKAR OTOBÜS KAROSERI SANAYI A.Ş., Турция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны FRUEHAUF CA (далее - ППЦ) предназначены для измерений объема, кратковременного хранения и транспортирования нефтепродуктов.
Принцип действия ППЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из сварной емкости цилиндрической формы постоянного сечения. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. ППЦ состоит из пяти герметичных секций. Каждая секция оборудована горловиной цилиндрической формы с установленным указателем уровнем налива. ППЦ является транспортной мерой полной вместимости (далее - ТМ).
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины;
- дыхательный клапан;
- донный клапан;
- шаровой кран;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводские номера полуприцепов-цистерн FRUEHAUF CA NLRCAAAAA5F017638, NLRCAAAAA5F017720, NLRCAAAAA5F003916 нанесены на маркировочную табличку и шасси ударным способом и в паспорт печатным способом.

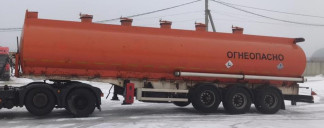

Общий вид ППЦ представлен на рисунках 1, 2, 3.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | NLRCAAAA | NLRCAAAA | NLRCAAAA |
| A5F017638 | A5F017720 | A5F003916 | |
| Количество секций | 5 | ||
| Номинальная вместимость ШЩ, дм3 | 35171 | 35139 | 35060 |
| Номинальная вместимость секций (начиная от | |||
| кабины водителя), дм3 | |||
| секция 1 | 11010 | 10256 | 11250 |
| секция 2 | 4733 | 4224 | 4190 |
| секция 3 | 5377 | 5778 | 5838 |
| секция 4 | 4609 | 4200 | 4409 |
| секция 5 | 9442 | 10681 | 9373 |
| Пределы допускаемой относительной погрешности ППЦ, не более, % | ± 0,4 | ||
| Разность между номинальной и действительной | ± 1,5 | ||
| вместимостью ШЩ, %, не более | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 8960 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +45 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | FRUEHAUFCA | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в эксплуатационном документе п. 3
Нормативные документы, устанавливающие требования к полуприцепу-цистерне FRUEHAUF CA
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
