| Номер в госреестре | 82398-21 |
| Наименование СИ | Счетчики газа бытовые |
| Обозначение типа СИ | СГ-1 |
| Изготовитель | Акционерное общество «Научно-производственное объединение «Радиозавод имени А.С. Попова» (АО «НПО «Радиозавод им. А.С. Попова»), г. Омск |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа бытовые СГ-1 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема сжиженного углеводородного газа по ГОСТ 20448-2018 в газопроводах низкого давления (до 5 кПа) при учете потребления газа индивидуальными потребителями с приведением измеренного объема газа к нормальным условиям по ГОСТ 2939-63 по температуре.
Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний и пневмоэлектропреобразователя.
В рабочей камере счетчиков установлен датчик температуры, преобразующий температуру газа в электрический сигнал, пропорциональный температуре газа.
Электрические сигналы от пневмоэлектропреобразователя и датчика температуры поступают в блок электронный микропроцессорный, где происходит их обработка, вычисление температуры и приведение измеренного, в рабочих условиях, объема газа, к нормальным условиям по ГОСТ 2939-63 по температуре. Результаты измерений отображаются на жидкокристаллическом индикаторе.
Счетчики состоят из датчика расхода (струйного генератора колебаний и пневмоэлектропреобразователя), датчика температуры, блока электронного микропроцессорного, элемента питания, пластмассового кожуха.
Счетчики выпускаются в следующих модификациях:
- вариант 14 серия 02 - с диаметром условного прохода 20 мм, с импульсным выходом;
- вариант 14 серия 03 - с диаметром условного прохода 15 мм, без импульсного
выхода;
- вариант 14 серия 04 - с диаметром условного прохода 15 мм, с импульсным выходом. Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку счетчиков, расположенную на корпусе, и в паспорт типографским способом.
а) б) в)

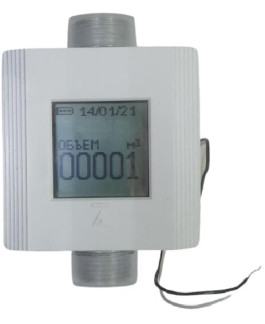

а) - Счетчик газа бытовой СГ-1 вариант 14 серия 02
б) - Счетчик газа бытовой СГ-1 вариант 14 серия 03
в) - Счетчик газа бытовой СГ-1 вариант 14 серия 04
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение счетчиков (далее по тексту - ПО) по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти блока электронного микропроцессорного и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Метрологически значимой частью ПО счетчиков является модуль «11401.hex».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 11401.hex |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО | EEA5BF10 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||
| вариант 14 серия 02 | вариант 14 серия 03 | вариант 14 серия 04 | |
| Максимальный расход, Qmax, м3/ч | 4,00 | ||
| Минимальный расход, Qmin, м3/ч | 0,04 | ||
| Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к нормальным условиям по ГОСТ 2939-63 по температуре, %, в диапазоне расходов: - от Qmin до 0,2Qmax включ. - св. 0,2^Qmax до Qmax | ±3,0 ±1,5 | ||
| Класс точности по ГОСТ 8.401-80 | 1,5 | ||
| Пределы допускаемой дополнительной относительной погрешности измерений объема газа, приведенного к нормальным условиям по ГОСТ 2939-63 по температуре, от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 °С, % | ±0,5 | ||
| Пределы допускаемой дополнительной относительной погрешности измерений объема газа, приведенного к нормальным условиям по ГОСТ 2939-63 по температуре, от воздействия акустического шума в диапазоне частот от 100 до 10000 Гц при уровне звукового давления до 90 дБ, % | ±0 ,5 | ||
| Вес импульса, м3/имп. | 0,1 | — | 0,1 |
| Пределы допускаемой относительной погрешности преобразований измеренного объема газа в импульсы, % | ±0,5 | ±0,5 | |
| Диапазон измерений температуры газа, °С | от -10 до +50 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | ±0,5 | ||
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 | ||
| Значение для модификации | |||
| Наименование характеристики | вариант 14 | вариант 14 | вариант 14 |
| серия 02 | серия 03 | серия 04 | |
| Диаметр условного прохода Ду, мм | 20 | 15 | |
| Емкость отсчетного устройства, м3 | 99999,999 | ||
| Цена деления отсчетного устройства, м3 | 0,001 | ||
| Наибольшее избыточное рабочее давление, кПа | 5,0 | ||
| Перепад давления на максимальном расходе Qmax, кПа, не более | 1,7 | 1,8 | 1,8 |
| Габаритные размеры, мм, не более: - высота | 91 | 85 | 85 |
| - длина | 114 | 114 | 114 |
| - ширина | 67 | 67 | 67 |
| Масса, кг, не более | 0,8 | ||
| Условия эксплуатации: | |||
| - температура окружающего воздуха, °С | от -10 до +50 | ||
| - относительная влажность, %, не более | 80 | ||
| - атмосферное давление, кПа | от 84,0 до 106,7 | ||
| Средняя наработка на отказ, ч | 106000 | ||
| Средний срок службы, лет | 12 | ||
| Степень защиты по ГОСТ 14254-2015 от попадания внутрь твердых тел и воды, обеспечиваемая оболочкой (корпусом) | IP30 | ||
наносится на этикетку счетчиков, расположенную на корпусе, и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа СГ -1: - вариант 14 серия 02 - вариант 14 серия 03 - вариант 14 серия 04 | ЯШИУ.407279.014-01 ЯШИУ.407279.014-02 ЯШИУ.407279.014-03 | 1 шт. |
| Коробка | ЯШИУ.735391.004-02 | 1 шт. |
| Паспорт | ЯШИУ.407369.001-14.01 ПС | 1 экз. |
| Руководство по эксплуатации | ЯШИУ.407369.001-14.01 РЭ | 1 экз.* |
| Методика поверки | ОЦСМ 129196-2021 МП | 1 экз.* |
| * - поставляется по отдельному договору только эксплуатирующим организациям. | ||
приведены в разделе 1.5 руководства по эксплуатации.
Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Росстандарта от 29.12.2018 г. № 2825
ЯШИУ.407369.001 ТУ Счетчик газа бытовой СГ-1. Технические условия
