| Номер в госреестре | 82404-21 |
| Наименование СИ | Индикаторы часового типа |
| Обозначение типа СИ | торговой марки Micron |
| Изготовитель | "Guilin Measuring & Cutting Tool Co., Ltd.", КНР |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа торговой марки Micron (далее по тексту индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемые параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов с отсчетом по круговой шкале и с отсчетом по круговой шкале торцевые) или в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для индикаторов с цифровым отсчетным устройством).
Индикаторы изготавливаются следующих модификаций:
- с отсчетом по круговой шкале (ИЧ);
- с отсчетом по круговой шкале торцевые (ИТ);
- с цифровым отсчетным устройством (ИЦ)
Индикаторы модификаций ИЧ и ИТ представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала индикаторов вращается посредством подвижного ободка.
Индикаторы модификации ИЦ представляют собой корпус с жидкокристаллическим экраном на передней панели индикаторов для вывода результатов измерений.
В корпус индикаторов модификации ИЦ встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (ON/OFF), установки нуля (ZERO), выбора режима единиц измерений мм/дюйм (mm/in) и др.
Питание индикаторов модификации ИЦ осуществляется от встроенного источника питания.
Индикаторы модификаций ИЧ и ИТ могут быть оснащены передвижными указателями пределов поля допуска.
Индикаторы могут изготавливаться с ушком для крепления и дополнительной задней стенкой индикатора с ушком для крепления.
Индикаторы отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром и цветом циферблата, внешним видом, материалом изготовления подвижного ободка (пластмассовый или металлический).
Индикаторы модификаций ИЧ и ИТ изготавливаются в исполнениях 0 и 1, отличающиеся между собой размахом показаний и вариацией показаний, а также наибольшей разностью погрешностей.
Логотип j! \й^^Ё*4МЙ наносится на паспорт индикаторов типографским методом, на циферблат или корпус отсчетного устройства краской или методом лазерной маркировки.

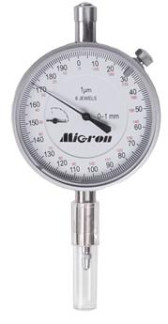

Общий вид индикаторов указан на рисунках 1 - 6.
Заводской номер наносятся на корпус индикатора краской, травлением или лазерной маркировкой.
Сведения о диапазоне измерений и цене деления шкалы (дискретности отсчета) наносятся на индикатор при помощи краски, наклейки или лазерной маркировки.
Сведения об исполнении индикаторов модификаций ИЧ и ИТ указаны в эксплуатационной документации (в паспорте) и заполняются от руки.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
г'Л
отсутствует.
Таблица 1 - Основные метрологические характеристики индикаторов модификации ИТ
| Диапазон измерений, мм | Цена деления шкалы, мм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | Наибольшая алгебраическая разность погрешностей при прямом или обратном ходе измерительного стержня, мкм | |||||||
| на любом участке диапазона измерений, мм | на всем диапазоне измерений | ||||||||||
| 0,1 | 1,0 | ||||||||||
| Исп.0 | Исп.1 | Исп.0 | Исп.1 | ||||||||
| Исп.0 | Исп.1 | Исп.0 | Исп.1 | Исп.0 | Исп.1 | ||||||
| От 0 до 3 | 0,01 | 3 | 3 | 2 | 3 | 4 | 5 | 8 | 10 | 10 | 15 |
| От 0 до 5 | 0,01 | 3 | 3 | 2 | 3 | 4 | 5 | 8 | 10 | 12 | 16 |
| Диапазон измерений, мм | Цена деления шкалы, мм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | Наибольшая алгебраическая разность погрешностей при прямом или обратном ходе измерительного стержня, мкм | |||||||
| на любом участке диапазона измерений, мм | на всем диапазоне измерений | ||||||||||
| 0,1 | 1,0 | ||||||||||
| Исп.0 | Исп.1 | Исп.0 | Исп.1 | Исп.0 | Исп.1 | Исп.0 | Исп.1 | Исп.0 | Исп.1 | ||
| От 0 до 1 | 0,001 | 1 | 1 | 1 | 1 | 2 | 3 | - | - | 3 | 5 |
| От 0 до 2 | 0,01 | 3 | 3 | 2 | 3 | 4 | 5 | 8 | 10 | 10 | 12 |
| От 0 до 3 | 0,01 | 3 | 3 | 2 | 3 | 4 | 5 | 8 | 10 | 10 | 15 |
| От 0 до 5 | 0,01 | 3 | 3 | 2 | 3 | 4 | 5 | 8 | 10 | 12 | 16 |
| От 0 до 10 | 0,01 | 3 | 3 | 2 | 3 | 4 | 5 | 8 | 10 | 15 | 20 |
| От 0 до 25 | 0,01 | 5 | 5 | 5 | 6 | 4 | 5 | 8 | 10 | 22 | 30 |
| От 0 до 50 | 0,01 | 5 | 6 | 5 | 6 | 6 | 10 | 10 | 15 | 30 | 40 |
Таблица 3 - Основные метрологические характеристики индикаторов модификации ИЦ
| Диапазон измерений, мм | Дискретность отсчета, мм | Размах показаний, мкм, не более | Пределы допускаемой абсолютной погрешности, мкм |
| От 0 до 12,5 | 0,001 | 2 | ±10 |
| От 0 до 12,5 | 0,01 | 10 | ±20 |
| От 0 до 12,7 | 0,001 | 2 | ±10 |
| От 0 до 12,7 | 0,01 | 10 | ±20 |
| От 0 до 25 | 0,001 | 2 | ±14 |
| От 0 до 25 | 0,01 | 10 | ±30 |
| От 0 до 50 | 0,001 | 2 | ±16 |
| От 0 до 50 | 0,01 | 10 | ±40 |
Таблица 4 -Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Присоединительный диаметр гильзы индикаторов | 8h8 |
| Измерительное усилие при прямом ходе индикаторов, Н не более | 3 |
| Колебание измерительного усилия при прямом или обратном ходе, Н, не более | 2 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность, %, не более | От +15 до +25 80 |
| Средний срок службы, лет | 5 |
| Модификация индикаторов | Диапазон измерений, мм | Цена деления (дискретность отсчета), мм | Габаритные размеры, мм, не более | Масса, кг, не более | |||
| Длина | Ширина | Высота | |||||
| без ушка | с ушком | ||||||
| ИТ | От 0 до 3 | 0,01 | 83 | 58 | 42 | - | 0,300 |
| От 0 до 5 | 0,01 | 83 | 58 | 42 | - | 0,300 | |
| ИЧ | От 0 до 1 | 0,001 | 105 | 57 | 25 | 45 | 0,165 |
| От 0 до 2 | 0,01 | 114 | 57 | 25 | 45 | 0,185 | |
| От 0 до 3 | 0,01 | 115 | 57 | 25 | 45 | 0,185 | |
| От 0 до 5 | 0,01 | 116 | 57 | 25 | 45 | 0,205 | |
| От 0 до 10 | 0,01 | 120 | 57 | 25 | 45 | 0,205 | |
| От 0 до 25 | 0,01 | 175 | 57 | 25 | 45 | 0,225 | |
| От 0 до 50 | 0,01 | 265 | 57 | 25 | 45 | 0,225 | |
| ИЦ | От 0 до 12,5 | 0,001 | 118 | 57 | 25 | 45 | 0,120 |
| От 0 до 12,5 | 0,01 | 118 | 57 | 25 | 45 | 0,120 | |
| От 0 до 12,7 | 0,001 | 118 | 57 | 25 | 45 | 0,120 | |
| От 0 до 12,7 | 0,01 | 118 | 57 | 25 | 45 | 0,120 | |
| От 0 до 25 | 0,001 | 180 | 57 | 35 | 55 | 0,250 | |
| От 0 до 25 | 0,01 | 180 | 57 | 35 | 55 | 0,250 | |
| От 0 до 50 | 0,001 | 245 | 57 | 35 | 55 | 0,260 | |
| От 0 до 50 | 0,01 | 245 | 57 | 35 | 55 | 0,260 | |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Индикатор | - | 1 шт. |
| Элемент питания для индикаторов модификации ИЦ | - | 1 шт. |
| Ушко для крепления (по дополнительному заказу) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт для индикаторов модификаций: - ИЧ, ИТ - ИЦ | ИЧ.ИТ.01.001.ПС ИЦ.01.001.ПС | 1 экз. |
| Методика поверки | МП 203-4-2021 | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.
Государственная поверочная схема для средств измерений длины в диапазоне от 110"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от
29 декабря 2018 г.
Техническая документация Guilin Measuring & Cutting Tool Co., Ltd, КНР.
