| Номер в госреестре | 82417-21 |
| Наименование СИ | Дифрактометры рентгеновские |
| Обозначение типа СИ | D8 ENDEAVOR |
| Изготовитель | "BRUKER AXS GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дифрактометры рентгеновские D8 ENDEAVOR (далее - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения, дифрагированного на кристаллической решетке, параметров кристаллической решетки, а также для определения фазового состава кристаллических веществ методом рентгеновской дифракции в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга. Дифрактометры построены по оптической схеме, в которой проба исследуемого вещества находится в центре гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллографических атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей гониометра с требуемыми угловыми скоростями.
В дифрактометрах для регистрации квантов рентгеновского излучения устанавливается позиционно-чувствительный или сцинтилляционный детекторы.
Конструктивно дифрактометры представляют собой стационарные напольные приборы модульной архитектуры, состоящие из источника рентгеновского излучения с анодами из разных материалов, определяемых конфигурацией (медь, кобальт, хром, молибден и другие), прецизионного гониометра, блоков детектирования и блока управляющей электроники со встроенным микропроцессором. Модули собраны в едином измерительном блоке.
Нанесение знака поверки на дифрактометры не предусмотрено. Каждый экземпляр дифрактометра имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Общий вид средств измерений представлен на рисунке 1 .

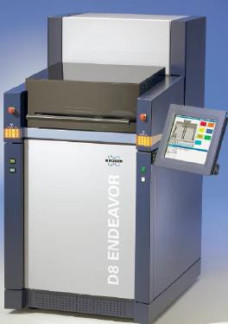

Рисунок 1 - Общий вид дифрактометров рентгеновских D8 ENDEAVOR
Пломбирование дифрактометров не предусмотрено. Конструкция дифрактометра обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Дифрактометры оснащены программным обеспечением (ПО) DIFRAC.Measurement Сеи1ег, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, и программным обеспечением DIFRAC.EVA, позволяющим обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть. ПО может быть установлено на персональный компьютер или на дополнительный блок с сенсорным экраном.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | DIFRAC.Measurement center | DIFRAC.EVA |
| Номер версии (идентификационный номер) ПО | не ниже 7.0.0.0 | не ниже 5.0.0.0 |
| Цифровой идентификатор ПО | - | - |
Влияние программного обеспечения на метрологические характеристики дифрактометров учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон углов дифракции 29, ° | от 0 до 145 |
| Пределы допускаемой абсолютной погрешности при измерении угловых положений дифракционных максимумов, ° | ± 0,02 |
| Наименование характеристики | Значение |
| Геометрия съемки | 0/0 |
| Вращение образца по оси ф, ° | свободное |
| Материал анода рентгеновской трубки | Cu / Co / Cr / Mo |
| Параметры электрического питания: - напряжение переменного тока*, В - частота переменного тока, Г ц | 220 ± 10 (или 380 ± 10) 50 |
| Потребляемая мощность (без дополнительного оборудования), В А, не более | 6,5 |
| Габаритные размеры, мм, не более: - высота - ширина (с сенсорным экраном) - длина | 1585 1342 1318 |
| Масса, кг, не более | 650 |
| Условия эксплуатации: - температура окружающей среды, °С | от + 15-10 до + 2535 |
| * Напряжение переменного тока и количество фаз электрического питания устанавливается на заводе-изготовителе по требованию заказчика | |
наносится на титульный лист руководства пользователя типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дифрактометр рентгеновский | D8 ENDEAVOR | 1 шт. |
| Персональный компьютер | ПК | 1 шт. |
| Программное обеспечение | DIFRAC.Measurement center DIFRAC.EVA | 1 шт. |
| Руководство пользователя | РП | 1 экз. |
| Методика поверки | МП 118-251-2020 | 1 экз. |
приведены в руководстве пользователя, раздел 2.
Техническая документация фирмы изготовителя «BRUKER AXS GmbH», Германия.
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
