| Номер в госреестре | 82421-21 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | ДТ ЧКЗ |
| Изготовитель | Общество с ограниченной ответственностью Торговый Дом "Парка Инноваций и Развития" (ООО ТД "ПИР"), г. Челябинск |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления ДТ термопреобразователи или ТС) предназначены неагрессивных жидких и газообразных сред.
тексту -температуры
Принцип работы датчиков ТС основан на зависимости электрического сопротивления термочувствительного элемента от температуры.
Термопреобразователь сопротивления состоит из платинового чувствительного элемента (ЧЭ) проволочного типа, помещенного в защитный корпус из нержавеющей стали с резьбовым соединением для монтажа ТС на объекте измерений и с 2-х штырьковым разъемом для подключения к измерительной цепи. Разъем закрывается защитной съемной пластиковой крышкой Г-образной формы с кабельным выводом.
ЧЭ ТС имеет номинальную статическую характеристику (НСХ) преобразования типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводов ЧЭ с ТС: 2-х проводная.
ТС входят в состав различных испытательных стендов и используются многократно. Технология установки ТС позволяет устанавливать и снимать их с изделия без повреждения.

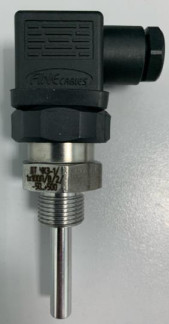

Фотографии общего вида ТС представлены на рисунке 1.
Пломбирование ТС не предусмотрено. Заводской номер наносится на корпус ТС. Конструкция ТС не предусматривает нанесение знака поверки на корпус термопреобразователя.
отсутствует.
Метрологические и основные технические характеристики термопреобразователей сопротивления ДТ ЧКЗ приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +150 |
| Условное обозначение НСХ по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | B |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651 -2009, °С | ±(0,3+0,005|ф, где И -абсолютное значение температуры, °С, без учета знака |
| Время термического срабатывания ТС (т 0,9), с, не более | 16 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Электрическое сопротивление одного внутреннего провода ТС при температуре от +15 до +25 °C, Ом, не более | 0,13 |
| Общая длина ТС, мм, не более | 120 |
| Габаритные размеры погружной части ТС, мм, не более | 08x50 |
| Масса ТС, г, не более | 200 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -50 до +80 95 |
| Средняя наработка до отказа, ч, не менее | 65000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист Паспорта и Руководства по эксплуатации типографским способом.
Комплектность поставки ТС приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления | ДТ ЧКЗ | 1 шт. |
| Ответная часть разъема (для подключения удлинительных проводов) | 1 шт. (по дополнительному заказу) | |
| Паспорт и руководство по эксплуатации | ПСиРЭ 26.51.51.110-00115649143-2020 | 1 экз. |
приведены в разделе 6 Паспорта и Руководства по эксплуатации.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 26.51.51.110-001-15649143-2020 «Термопреобразователь сопротивления ДТ.ЧКЗ. Технические условия».
| Зарегистрировано поверок | 2311 |
| Поверителей | 6 |
| Актуальность данных | 16.09.2024 |
