| Номер в госреестре | 82424-21 |
| Наименование СИ | Манометры-термометры устьевые |
| Обозначение типа СИ | ГИС |
| Изготовитель | Общество с ограниченной ответственностью "КАМАГИС" (ООО "КАМАГИС"), Республика Татарстан, г. Набережные Челны |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры-термометры устьевые ГИС (далее - приборы) предназначены для измерений избыточного давления и температуры при диагностических исследованиях скважин.
Принцип измерений давления основан на преобразовании электрических сопротивлений преобразователя давления (датчика давления) в электрический сигнал. В преобразователе давления тензорезисторы, расположенные на мембране, включены по мостовой схеме, сбалансированной при атмосферном давлении. При подаче на мембрану избыточного давления, электрические сопротивления тензорезисторов изменяются пропорционально приложенному давлению и соответственно изменяется напряжение на выходе моста - напряжение разбаланса. Прибор оцифровывает и пересчитывает напряжение разбаланса моста в давление по данным калибровочной зависимости преобразователя давления, осуществляет сбор данных, преобразование, обработку, хранение (в энергозависимой памяти) и передачу измерительной информации, а также ее отображения при наличии индикатора.
Принцип измерений температуры приборов основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.
Для измерений температуры в приборах используется термопреобразователь сопротивления с ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt1000» (по ГОСТ 6651-2009).
Приборы конструктивно выполнены в цилиндрическом корпусе, в котором расположены: элемент питания, разъем для подключения прибора к компьютеру, первичные преобразователи температуры и давления, микропроцессор, осуществляющий сбор данных, преобразование, обработку, хранение и передачу измерительной информации.
Все элементы приборов, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрессивной среде.
В зависимости от условий применения и конструктивных особенностей приборы выпускаются в следующих исполнениях (модификациях): МУ-4, МУ-5, МУ-8, различающиеся по верхнему пределу диапазона измерений избыточного давления и температуры, по пределам допускаемой основной приведенной погрешности, а также рабочим диапазонам температуры измеряемой и окружающей сред.
Общий вид приборов приведен на рисунках 1 - 3.

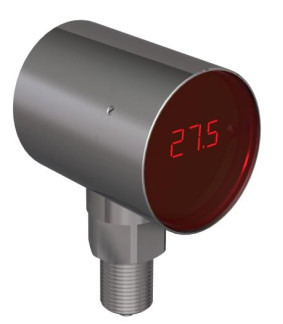

Рисунок 1 - Общий вид МУ-4
Место нанесения заводского номера
Рисунок 3 - Общий вид МУ-8
Заводской номер наносится на корпус прибора методом гравировки. Конструкция приборов не предусматривает нанесение на него знака поверки. Пломбирование приборов не предусмотрено.
Программное обеспечение (ПО) приборов состоит из внутреннего и внешнего (автономного) ПО. Метрологически значимым является только внутреннее ПО.
Встроенное ПО устанавливается в приборы на предприятии-изготовителе во время производственного цикла и осуществляет функции сбора, преобразования, хранения, обработки и представления измерительной информации.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Внешнее ПО «GISManager» не является метрологически значимым и предназначено для программирования работы прибора, скачивания результатов измерений из памяти по каналу USB и обеспечения первичной обработки записанных данных.
Идентификационные данные ПО приведены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные встроенного ПО приборов МУ-4
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Kw5a |
| Номер версии (идентификационный номер ПО), не ниже | 39 |
| Цифровой идентификатор ПО | 0Х039F |
Таблица 2 - Идентификационные данные встроенного ПО приборов МУ-5
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | krot5d3 |
| Номер версии (идентификационный номер ПО), не ниже | 21 |
| Цифровой идентификатор ПО | 0Х03Ш |
Таблица 3 - Идентификационные данные встроенного ПО приборов МУ-8
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | mubta |
| Номер версии (идентификационный номер ПО), не ниже | 04 |
| Цифровой идентификатор ПО | 0X031F |
Основные метрологические и технические характеристики приборов приведены в таблицах 7 и 8.
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон измерений избыточного давления(1), МПа | МУ-4 | от 0 до 100 |
| МУ-5 | ||
| МУ-8 | ||
| Пределы допускаемой основной приведенной погрешности к ВПИ давления уосн (1), % | МУ-4 | ±0,1 |
| МУ-8 | ||
| МУ-5 | ±0,03; ±0,1 | |
| Пределы допускаемой дополнительной приведенной погрешности к ВПИ давления удоп при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.), %/°С | МУ-4 | ±0,001 |
| МУ-8 | ||
| МУ-5 | ±0,0005 | |
| Наименование характеристики | Значение | |
| Вариация показаний при измерении давления, % | 0,5-(у осн + Удоп) | |
| Разрешающая способность (единица младшего разряда) при измерении давления, МПа | 0,001 (в диапазоне измерений от 0 до 60 МПа) 0,002 (в диапазоне измерений св. 60 до 100 МПа) 0ДО | |
| Диапазон измерений температуры (1),°С | МУ-4 МУ-5 МУ-8 | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности при измерении температуры(1), °С | МУ-4 МУ-5 МУ-8 | ±0,5 |
| Разрешающая способность (единица младшего разряда) при измерении температуры, °С | 0,0033; 0,1(* | |
| Примечание: (* - при считывании показаний с индикатора прибора (для модификаций МУ-4, МУ-8). | ||
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | МУ-4 | от -40 до +50 |
| МУ-5 | ||
| МУ-8 | ||
| Напряжение постоянного тока, В, не более | 3,6 | |
| Средний ток потребления, мА (при разных режимах работы) | МУ-4 | от 0,2 до 10 (10, при вкл. индик.) |
| МУ-5 | 0,15 - экономичный 0,6 - прецезионн. 1,75 - быстродейств. | |
| МУ-8 | от 1 до 53 (53, вкл. радиосвязь) | |
| Габаритные размеры (длина хдиаметр), мм, не более | МУ-4 | 54x73x100 |
| МУ-5 | 054x97 | |
| МУ-8 | 85,5x75x134,5 | |
| Количество записей при всех включенных датчиках, единиц, не менее | МУ-4 | 1 048 000 |
| МУ-5 | 1 048 000 (эконом.) 696 000 (прецезионн.) 1 048 000 (быстродейств.) | |
| МУ-8 | 835 000 | |
| Масса, кг, не более | МУ-4 | 1,0 |
| МУ-5 | 0,7 | |
| МУ-8 | 1,6 | |
| Средняя наработка на отказ, ч, не менее | 40 000 | |
| Срок службы, лет, не менее | 5 | |
| Примечание: Время непрерывной работы прибора не ограничено. | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 9 - Комплектность средства измерений
| Модификация | Наименование | Обозначение | Кол-во |
| МУ-4 МУ-5 | Прибор | исполнение в соответствии с заказом | 1 шт. |
| Кабель связи с компьютером | - | 1 шт. | |
| Литиевый элемент питания | - | 1 шт. | |
| Комплект запасных колец | - | 1 шт. | |
| Руководство по эксплуатации (РЭ), паспорт (раздел 12 РЭ) -МУ-4 -МУ-5 | ГИС.008.00.00.000РЭ ГИС.009.00.00.000РЭ | 1 шт. | |
| Программное обеспечение на носителе USB-Flash | «GISManager» | 1 шт. | |
| Методика поверки | МП 207-005-2021 | 1 шт. | |
| Индивидуальная упаковка | - | 1 шт. | |
| МУ-8 | Прибор | - | 1 шт. |
| Bluetooth адаптер | - | 1 шт. | |
| Литиевый элемент питания | - | 1 шт. | |
| Программное обеспечение на носителе USB-Flash | «GISManager» | 1 шт. | |
| Комплект запасных колец | - | 1 шт. | |
| Методика поверки | МП 207-005-2021 | 1 шт. | |
| Руководство по эксплуатации (РЭ), паспорт (раздел 12 РЭ) | ГИС.010.00.00.000РЭ | 1 шт. | |
| Индивидуальная упаковка | - | 1 шт. |
приведены в разделе 7.3 документа ГИС.008.00.00.000РЭ «Манометр-термометр устьевой ГИС МУ-4. Руководство по эксплуатации, паспорт»; в разделе 7.3 документа ГИС.009.00.00.000РЭ «Манометр-термометр устьевой ГИС МУ-5. Руководство по эксплуатации, паспорт»; в разделе 7.3 документа ГИС.010.00.00.000РЭ «Манометр-термометр устьевой ГИС МУ-5. Руководство по эксплуатации, паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4315-001-42153195-2020 «Приборы геофизические скважинные КАМА, ГИС. Технические условия».
