| Номер в госреестре | 82426-21 |
| Наименование СИ | Термометры газовые показывающие электроконтактные |
| Обозначение типа СИ | ТГП-100Эк-М |
| Изготовитель | Акционерное общество «Сафоновский завод «Теплоконтроль» (АО «Сафоновский завод «Теплоконтроль»), Смоленская обл., г. Сафоново |
| Год регистрации | 2021 |
| Срок свидетельства | 23.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры газовые показывающие электроконтактные ТГП-100Эк -М ( в дальнейшем термометры) предназначены для измерений температуры воды, масла и других не агрессивных жидкостей и управления внешними электрическими цепями от сигнализирующих устройств приборов.
Принцип действие термометров основан на строгой зависимости между температурой и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Термометры состоят из измерительного и сигнализирующего устройств. Измерительное устройство представляет собой манометрическую термосистему, состоящую из термобаллона, дистанционного капилляра и манометрической пружины. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства. В сигнализирующем устройстве термометров для коммутации напряжения внешних электрических цепей используются два предельных контакта один из которых замыкает цепь минимального, а другой цепь максимального значения температуры контролируемой среды. Термобаллоны термометров рассчитаны на давление измеряемой среды до 1,6 МПа, с защитной гильзой - до 25 МПа.
Заводской номер наносится на шкалу термометра. Конструкция термометра предусматривает возможность нанесение знака поверки на корпус.

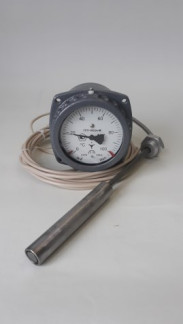

Общий вид термометров приведен на рис.1
Схема пломбировки от несанкционированного доступа представлена на рис. 2
Отсутствует
Таблица 1-Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от - 25 до +75, от 0 до +100, от 0 до +150, от 0 до +200, от 0 до +300 |
| Класс точности | 2,5 |
| Пределы допускаемой основной погрешности, % от диапазона измерений | ±2,5 |
| Вариация показаний, °С | не более предела допускаемой основной погрешности |
| Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений | ±4 |
| Вариация срабатывания сигнализирующего устройства, °С | не более предела допускаемой основной погрешности срабатывания сигнализирующего устройства |
| Пределы допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха в пределах от -30 °С до +60 °С | 0,5 % от диапазона измерений на каждые 10 °С изменения температуры плюс 0,015 % от диапазона измерений на каждые 10 °С изменения температуры и на каждый метр дистанционного капилляра |
| Пределы допускаемой дополнительной погрешности срабатывания сигнализирующего устройства от изменения температуры окружающего воздуха в пределах от -30 °С до +60 °С | ±(X+0,05At) , где Х-половина предела допускаемой погрешности срабатывания сигнализирующего устройства, °С At-абсолютное значение разности между температурой окружающего воздуха и 20 °С |
| Наименование характеристики | Значение характеристики |
| Показатель тепловой инерции, с, не более | |
| - спокойный воздух | 500 |
| - спокойная вода | 15 |
| - воздух ( скорость 7м/с) | 60 |
| - вода (скорость 7 м/с | 3 |
| Способ присоединения термобаллона | гибкий |
| Диаметр термобаллона, мм | 20 |
| Глубина погружения термобаллона, мм | 250; 315; 400; 630 |
| Габаритные размеры корпуса, мм | 106х106х167,5 |
| Материал корпуса | Алюминиевый сплав |
| Материал погружаемой части термобаллона | сталь 12Х18Н10Т, латунь ЛС59-1 |
| Масса, не более, кг | 4,5 |
| Напряжение внешних коммутируемых цепей | 220 +22 |
| переменного тока, В | 50 ± 1 |
| с частотой, Гц. | |
| Условия эксплуатации: | |
| -диапазон температур | |
| окружающего воздуха, °С | от- 30 до +60 |
| -относительная влажность,% | 80 при 35°С |
| Средний срок службы, лет | 10 |
| Наработка на метрологический отказ, ч | 20000 |
наносится на шкалу термометра накаткой или иным методом, обеспечивающим четкое изображение знака и на титульные листы руководства и паспорта типографским способом.
Таблица 3-Комплектность термометров
| Наименование | Обозначение | Кол-во |
| Термометр манометрический ТГП-100Эк-М | СНИЦ.405 153.010 | по заказу |
| Руководство по эксплуатации** | СНИЦ.405 153.010РЭ | |
| Паспорт | СНИЦ.405 153.010ПС | 1 экз.* |
| Методика поверки | МП2411-0180-2021 | |
| Набивка « Графитекс»101 4х4 мм, длиной 160 мм | ТУ 2573-001-86678852-2008 | |
| Розетка | ОНЦ-РГ-09-4/14В1бр 0.364.082ТУ | |
| * на каждый термометр **При поставке термометров в один адрес допускается прилагать одно руководство и одну методику поверки на каждые 2 термометра | ||
приведены в Руководства по эксплуатации СНИЦ.405 153.010 РЭ «Термометры газовые показывающие электроконтактные ТГП-100Эк-М», в разделе 2 «Использование по
назначению».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические.
Общие технические требования и методы испытаний.
СНИЦ.405 153. 010 ТУ Термометры газовые показывающие электроконтактные ТГП-100Эк-М. Техническая условия
