| Номер в госреестре | 82429-21 |
| Наименование СИ | Датчики избыточного давления-разрежения |
| Обозначение типа СИ | 6V201TP |
| Изготовитель | Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), г. Саров, Нижегородская обл. |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики избыточного давления-разрежения 6V201TP (далее - датчики) предназначены для измерений и непрерывных преобразований избыточного давления и разрежения жидких и газообразных сред в нормированный аналоговый выходной сигнал.
Принцип действия датчиков основан на изменении электрической емкости от изменения зазора между мембраной, являющейся подвижным электродом, и вторым неподвижным электродом. Измеряемое избыточное давление (или разрежение) воздействует на мембрану. Деформация мембраны приводит к изменению зазора и, соответственно, электрической емкости. Изменение электрической емкости приводит к изменению выходного напряжения, пропорционального воздействующему давлению (или разрежению).
Датчики представляют собой конструкцию, состоящую из корпуса и мембраны, выполненными из высокопрочной коррозионностойкой стали с прецизионными упругими свойствами, позволяющими обеспечить долговременную стабильность и широкий температурный диапазон.
Модификации датчиков отличаются метрологическими характеристиками (диапазоном измеряемого давления, пределами допускаемой основной погрешности, выходным напряжением) и исполнением резьбового штуцера для присоединения к источнику давления. Заводской номер, состоящий из пяти цифр арабского алфавита, однозначно идентифицирующий каждый экземпляр, выполнен методом лазерной гравировки.

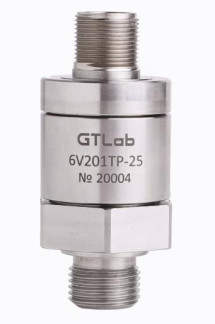

Общий вид датчика с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки и пломбирование датчиков не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления-разрежения, МПа - для модификаций 6V201TP-16, 6V201TP-16-5 - для модификаций 6V201TP-25, 6V201TP-25-5 | от -0,1 до 1,5 от -0,1 до 2,4 |
| Диапазон измерений избыточного давления, МПа - для модификаций 6V201TP-40, 6V201TP-40-5 - для модификаций 6V201TP-60, 6V201TP-60-5 - для модификаций 6V201TP-100, 6V201TP-100-5 - для модификаций 6V201TP-160, 6V201TP-160-5 - для модификаций 6V201TP-250, 6V201TP-250-5 - для модификаций 6V201TP-400, 6V201TP-400-5 - для модификаций 6V201TP-600, 6V201TP-600-5 - для модификаций 6V201TP-1000, 6V201TP-1000-5 - для модификаций 6V201TP-1600, 6V201TP-1600-5 | от 0 до 4 от 0 до 6 от 0 до 10 от 0 до 16 от 0 до 25 от 0 до 40 от 0 до 60 от 0 до 100 от 0 до 160 |
| Пределы допускаемой основной погрешности у, приведенной к диапазону измерений, % | ±0,4; ±0,6; ±1,0 |
| Номинальное значение коэффициента преобразования с отклонением, В/МПа - для модификации 6V201TP-16-5 - для модификации 6V201TP-25-5 - для модификации 6V201TP-40-5 - для модификации 6V201TP-60-5 - для модификации 6V201TP-100-5 - для модификации 6V201TP-160-5 - для модификации 6V201TP-250-5 - для модификации 6V201TP-400-5 - для модификации 6V201TP-600-5 - для модификации 6V201TP-1000-5 - для модификации 6V201TP-1600-5 - для модификации 6V201TP-16 - для модификации 6V201TP-25 - для модификации 6V201TP-40 - для модификации 6V201TP-60 - для модификации 6V201TP-100 - для модификации 6V201TP-160 - для модификации 6V201TP-250 - для модификации 6V201TP-400 - для модификации 6V201TP-600 - для модификации 6V201TP-1000 - для модификации 6V201TP-1600 | 2.50 ± 0,60 1.50 ± 0,30 1,00 ± 0,20 0,60 ± 0,15 0,40 ± 0,10 0,25 ± 0,06 0,15 ± 0,03 0,10 ± 0,02 0,06 ± 0,02 0,04 ± 0,01 0,02 ± 0,01 5,00 ± 1,00 3,30 ± 0,50 2,10 ± 0,40 1,40 ± 0,20 0,80 ± 0,15 0,50 ± 0,10 0,33 ± 0,05 0,21 ± 0,04 0,14 ± 0,02 0,08 ± 0,02 0,05 ± 0,01 |
| Выходной сигнал, В - для модификаций 6V201TP-16-5, 6V201TP-25-5, 6V201TP-40-5, 6V201TP-60-5, 6V201TP-100-5, 6V201TP-160-5, 6V201TP-250-5, 6V201TP-400-5, 6V201TP-600-5, 6V201TP-1000-5, 6V201TP-1600-5 - для модификаций 6V201TP-16, 6V201TP-25, 6V201TP-40, 6V201TP-60, 6V201TP-100, 6V201TP-160, 6V201TP-250, 6V201TP-400, 6V201TP-600, 6V201TP-1000, 6V201TP-1600 | от 0 до 5 от 0 до 10 |
| Наименование характеристики | Значение |
| Вариация выходного сигнала, %, не более | |y| |
| Отклонение действительного значения коэффициента преобразования от | |
| паспортного значения в течение межповерочного интервала, %, не более | |y| |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % на каждые 10 °С | |
| - для у = ±0,4 % | ± 0,35 |
| - для у = ±0,6 % | ± 0,50 |
| - для y = ±1,0 % | ± 0,60 |
| Рабочий диапазон частот, кГц - для модификаций 6V201TP-16, 6V201TP-16-5, 6V201TP-25, | |
| 6V201TP-25-5 | от 0 до 6 |
| - для остальных модификаций | от 0 до 9 |
| Частота собственного резонанса, кГц, не менее | |
| - для модификаций 6V201TP-16, 6V201TP-16-5 | 18 |
| - для модификаций 6V201TP-25, 6V201TP-25-5 | 22 |
| - для модификаций 6V201TP-40, 6V201TP-40-5 | 28 |
| - для модификаций 6V201TP-60, 6V201TP-60-5 | 32 |
| - для модификаций 6V201TP-100, 6V201TP-100-5 | 45 |
| - для модификаций 6V201TP-160, 6V201TP-160-5 | 55 |
| - для модификаций 6V201TP-250, 6V201TP-250-5 | 70 |
| - для модификаций 6V201TP-400, 6V201TP-400-5 | 90 |
| - для модификаций 6V201TP-600, 6V201TP-600-5 | 100 |
| - для модификаций 6V201TP-1000, 6V201TP-1000-5 | 140 |
| - для модификаций 6V201TP-1600, 6V201TP-1600-5 | 170 |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | от +21 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ток потребления, мА, не более | 30 |
| Напряжение питания от внешнего источника постоянного тока, В | от 11 до 14 |
| Уровень постоянного напряжения на выходе (при атмосферном давлении), В | от 0,5 до 2,0 |
| Габаритные размеры, мм, не более - диаметр - длина | 36 75 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от - 50 до + 85 от 30 до 80 от 84,0 до 106,7 |
| Степень защиты от внешних воздействий | IP67 |
Нанесение знака утверждения типа на датчики не предусмотрено. Знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик избыточного давления-разрежения 6V201TP | ГТБВ.433643.001 | 1 шт. |
| Кабель | ГТЛ-120.030 | 1 шт. |
| Датчик избыточного давления-разрежения 6V201TP. Паспорт | ГТБВ.433643.001 ПС | 1 экз. |
| Датчик избыточного давления-разрежения 6V201TP. Руководство по эксплуатации | ГТБВ.433643.001 РЭ | 1 экз. в один адрес или на партию более 10 шт. |
| Датчики избыточного давления-разрежения 6V201TP. Методика поверки | 6V201TP МП |
В разделе «Использование по назначению» руководства по эксплуатации ГТБВ.433643.001 РЭ.
Нормативные документы, устанавливающие требования к датчикам избыточного давления-разрежения 6V201TP
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339
| Зарегистрировано поверок | 74 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
