| Номер в госреестре | 82430-21 |
| Наименование СИ | Расходомеры ультразвуковые |
| Обозначение типа СИ | ПИР RG(F) |
| Изготовитель | Общество с ограниченной ответственностью "Технологии ПИР" (ООО "Технологии ПИР"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры ультразвуковые ПИР RG(F) (далее - расходомеры), предназначены для измерений объемного расхода, объема (массы) газа и жидкости, протекающих по трубопроводу.
В состав расходомера входят электронный блок и накладные ультразвуковые преобразователи.
Расходомеры обеспечивают два режима измерений: время-импульсный и допплеровский.
Время-импульсный режим измерений расходомера основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. На основании данных о месте установки расходомера и измеряемой среды (внутреннего диаметра трубопровода, температуры измеряемой среды и т.д.) определяется расход и количество жидкости (газа).
Допплеровский режим базируется на обработке отраженного ультразвукового сигнала от взвешенных в жидкости частиц или пузырьков газа. Этот режим используется, когда время-импульсный режим не может быть использован из-за низкой звукопроводимости жидкости, вызванной высокой концентрацией взвешенных частиц. Переключение между режимами осуществляется вручную или автоматически.
Расходомеры изготавливаются в следующих моделях: ПИР RG(F)721, ПИР RG(F)809.
Знак «G» в названии модели означает расходомер, измеряющий расход газа, «F» -расход жидкости.
Электронный блок предназначен для формирования управляющих команд и обработки полученной информации по заданным алгоритмам, визуализации результатов измерений.
В зависимости от модификации электронный блок может иметь входные измерительные каналы токовые и потенциальные для подключения первичных преобразователей температуры и давления, а также измерительные входные каналы для подключения термометров сопротивления номиналом Pt 100/Pt1000 по четырехпроводной схеме. В зависимости от модификации электронный блок может иметь импульсный, токовый, потенциальный и частотный выходы для передачи результатов измерений во внешние устройства (модуль ввода/вывода поставляется по заказу). Электронный блок в зависимости от заказа может быть снабжен интерфейсом RS232, RS485, Ethernet или портом USB для передачи результатов измерений на ЭВМ или программирования электронного блока, и жидкокристаллическим дисплеем для отображения результатов измерений и программируемых параметров.
Дополнительными возможностями расходомера являются:
- измерение толщины стенок трубопровода;
- приведение расхода и объема газа к стандартным условиям, при условии подключения к электронному блоку преобразователей температуры, давления, вводе в электронный блок значения коэффициента сжимаемости.
Электрическое питание расходомера осуществляется от источника переменного тока или постоянного тока.
Ультразвуковые преобразователи предназначены для генерирования и приема ультразвуковых импульсов, и устанавливаются с помощью специальных приспособлений снаружи трубопровода.
К электронному блоку могут быть подключены одновременно две пары ультразвуковых преобразователей и измерения при этом могут осуществляться на двух трубопроводах одновременно.
Расходомеры изготавливаются в стационарном исполнении и взрывозащищенном исполнении.

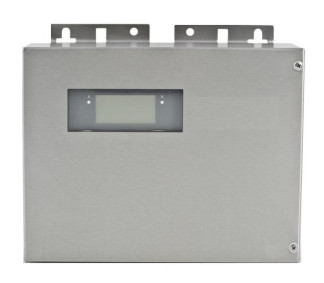

Внешний вид расходомеров приведен на рисунке 1. Место для нанесения знака утверждения типа Российской Федерации показано на рисунке 1. Места клеймения и пломбирования показаны на рисунке 2.
Место для нанесения знака утверждения типа
| " ф ф | ф ийш <гптгг> □□[TjGn ШпИ шЫв „ | ||
| щщ ■ | |||
| I I -Ц | |||
| ' : ffi | |||
ПИР RG(F) 721
Место нанесения знака поверки в виде клейма-наклейки под крышкой блока электроники расходомера
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содержащие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Clampon |
| Номер версии (идентификационные номер) ПО | Не ниже 6.14 |
| Цифровой идентификатор (контрольная сумма) | Закрыт производителем* |
| Алгоритм вычисления цифрового идентификатора | Закрыт производителем* |
| Примечание - “контрольные суммы ПО недоступны в ходе эксплуатации СИ | |
Основные технические и метрологические характеристики расходомеров приведены в таблице 2,3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений расхода, м^ч1^ 2) | от 2827* Душт2 х Vmin до 2827* Дутах2 х Vmax |
| Пределы допускаемой относительной погрешности измерений расхода и объема жидкости, % | ± (1,0 (0,5)3) + 0,1/V ) (при V< 0,5 м/с) ± (1,0 (0,5)3) ) (при V>0,5 м/с) V- средняя скорость измеряемой среды, м/с |
| Пределы допускаемой относительной погрешности измерений расхода и объема жидкости при доплеровском режиме, % | ± 4,0 |
| Пределы допускаемой относительной погрешности измерений расхода (объема) газа в рабочих условиях, % | ± 2,0(± 1,0 )3) |
| Примечания: 1 минимальное и максимальное значение скорости потока (м/с) определяются согласно таблиц 4 и 5; 2) минимальное и максимальное значение диаметра условного прохода трубопровода (м) определяются согласно таблиц 4 и 5; 3) по заказу (Двухлучевая схема измерения) | |
Таблица 3 - Технические характеристики.
| Наименование характеристики | Значение характеристики | |
| ПИР RG(F)721 | ПИР RG(F)809 | |
| Измеряемая среда | акустически проводящие газы (азот, воздух, пар, кислород, водород, аргон, гелий, этилен, пропан и пр.), акустически проводящие жидкости, в т.ч. с содержанием газовых или твердых включений <10 % объема | |
| Напряжение питания переменного тока частотой (50±1)Гц, В | от 100 до 2403) | |
| Напряжение питания постоянного тока, В | от 10 до 363) | |
| Потребляемая мощность от источника постоянного тока, Вт, не более, | 15 | 4; 83) |
| Габаритные размеры электронного блока расходомера, мм | 320 х 255 х 94; 320 х 280 х 873) | 136 х 300 х 286 |
| Наименование характеристики | Значение характеристики | |
| ПИР RG(F)721 | ПИР RG(F)809 | |
| Масса электронного блока, кг | 5,4; 5,13) | 7,1 |
| Диапазон температур окружающего воздуха электронного блока, оС | от -40 до +60 3) | |
| Относительная влажность окружающего воздуха при температуре 35оС,%, не более | 95 | |
| Диапазон температур измеряемой среды, °С -жидкость, пар -газ | от -200 до +6004) от - 55 до + 200 | |
| Средний срок службы, лет, не более | 20 | |
| Примечание: 1) минимальное и максимальное значение скорости потока (м/с) определяются согласно таблиц 4 и 5; 2) минимальное и максимальное значение диаметра условного прохода трубопровода (м) определяются согласно таблиц 4 и 5; 3)- в зависимости от модели и (или) от ультразвукового преобразователя; 4)- жидкости, пара (с помощью устройства выносного волновода). | ||
Таблица 4 - Диапазоны скоростей потока газа при измерении объемного расхода в рабочих условиях (м/с)*)_
| Диапазон значений диаметра условного прохода трубопровода, мм, Ду | от 7 до 20 | от 20 до 150 | от 150 до 300 | от 300 до 900 | от 900 до 1100 | от 1100 до 1600 |
| Диапазон измерений скорости потока газа, м/с (в обоих направлениях), V | от 0,01 до 35 | от 0,01 до 35 | от 0,01 до 35 | от 0,01 до 35 | от 0,01 до 30 | от 0,01 до 23 |
*) в зависимости от типа ультразвуковых преобразователей.
Таблица 5 - Диапазоны скоростей потока жидкости при измерении объемного расхода в рабочих условиях (м/с)*)_
| Диапазон значений диаметра условного прохода трубопровода, мм, Ду | от 6 до 3500 | от 3500 до 4500 | от 4500 до 5500 | от 5500 до 6500 |
| Диапазон измерений скорости потока жидкости, м/с (в обоих направлениях), V | от 0,01 до 25 | от 0,01 до 20 | от 0,01 до 17 | от 0,01 до 15 |
*) в зависимости от типа ультразвуковых преобразователей.
наносится на титульные листы эксплуатационной документации типографским способом и на шильдик расходомеров методом трафаретной печати.
представлена в таблице 6.
| Наименование | Обозначение | Кол-во | Примечание |
| Электронный блок ПИР | Блок электронный модели ПИР R* ультразвукового расходомера ПИР | 1 шт. | * Модель согласно заказа |
| Комплект накладных ультразвуковых преобразователей | Преобразователи ультразвуковые R* | 1 (2)** комлект(а) | * Тип согласно заказа ** по заказу |
| Контактная паста | - | 1 тюбик | |
| Рулетка | - | 1 шт. | По заказу |
| Монтажный комплект | - | От 1 до 4 компл. | По заказу |
| Кабельные вводы или заглушки | 1 компл. | Согласно спецификации | |
| Руководство по эксплуатации | ПИР.401152.0** РЭ | *согласно заказанной модели | |
| Паспорт | - | 1 шт. | |
| Методика поверки | МП 1226-13-2020 | 1 шт. | |
| Комплект разрешительной документации | - | 1 компл. |
ПИР.401152.022 РЭ «Ультразвуковые эксплуатации». Раздел 3;
ПИР.401152.024 РЭ «Ультразвуковые эксплуатации». Раздел 3;
ПИР.401152.021 РЭ «Ультразвуковые эксплуатации». Раздел 3;
ПИР.401152.025 РЭ «Ультразвуковые эксплуатации». Раздел 3.
| ы р е м о д о х с а р | ПИР | RG | 721. | Руководство | по |
| расходомеры | ПИР | RG | 809. | Руководство | по |
| расходомеры | ПИР | RF | 721. | Руководство | по |
| расходомеры | ПИР | RF | 809. | Руководство | по |
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (Приказ Федерального агентства по техническому регулированию и метрологии от 26.07.2018 N 430-ст);
Государственная поверочная схема для средств измерений объемного и массового расходов газа (Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2825);
ТУ 4213-001-62730714-09 Расходомеры ультразвуковые ПИР. Технические условия.
| Зарегистрировано поверок | 53 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
