| Номер в госреестре | 82432-21 |
| Наименование СИ | Дозаторы автоматические весовые комбинационные дискретного действия |
| Обозначение типа СИ | СП |
| Изготовитель | Общество с ограниченной ответственностью внедренческое конструкторское предприятие "СИГНАЛ-ПАК" (ООО ВКП "СИГНАЛ-ПАК"), г. Екатеринбург |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы автоматические весовые комбинационные дискретного действия СП (далее -дозаторы) предназначены для дозирования сыпучих, липких и кусковых продуктов в тару.
Принцип действия дозаторов основан на преобразовании силы, создаваемой дозируемым продуктом, в деформацию упругих элементов тензорезисторных датчиков (в количестве от 8 до 24 штук), в аналоговый электрический сигнал, изменяющийся пропорционально массе дозируемого продукта. Аналоговый электрический сигнал от тензорезисторных датчиков, через аналого - цифровой преобразователь, поступает на микропроцессорный контроллер весового модуля, где сигнал обрабатывается, и информация о массе дозируемого продукта индицируется на дисплее.
Конструктивно дозаторы состоят из центрального питателя, распределяющих питателей, накопительных корзин, весовых корзин, весоизмерительных устройств (весовых модулей), разгрузочного устройства, блока управления и пульта. В состав каждого весоизмерительного устройства входит тензорезисторный датчик. Все части дозатора смонтированы на сварном каркасе.
Центральный питатель предназначен для подачи материала из потока в распределяющие питатели. В зависимости от типа питателя, перемещение материала происходит с помощью вибрации или вращения конуса, либо путем движения транспортерной ленты.
Распределяющие питатели предназначены для подачи материала в накопительные корзины. В зависимости от типа питателей, перемещение материала происходит с помощью вибрации лотка или вращения шнека. В случаях дозирования крупнокускового, неформатного продукта, распределяющие питатели не применяются, распределение производится вручную оператором.
Накопительные корзины предназначены для накопления продукта, поступающего от распределяющих питателей, и передачи продукта в весовые корзины. В зависимости от типа дозатора, конструкция может предусматривать наличие одного или двух рядов накопительных корзин, либо их отсутствие.
Весовые корзины с весоизмерительными устройствами предназначены для определения массы продукта, поступающего из накопительных корзин, при их наличии, либо с питателей.
Разгрузочное устройство, включающее в себя скаты и воронку, либо транспортер, предназначено для выгрузки сформированной в пределах цикла дозы.
Центральный процессор выполняет функцию управления процессом загрузки дозируемого продукта в весовые корзины, рассчитывает возможные комбинации по данным о массе продукта в каждой весовой корзине, выбирает комбинацию, в которой сумма масс в одной или нескольких весовых корзинах наиболее близка к номинальному значению дозы и
соответствует пределам допускаемых отклонений для последующей выгрузки в качестве дозы.
В дозаторах используются датчики весоизмерительные тензорезисторные ВСА производства фирмы «CAS Corporation», республика Корея, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 51261 -12.
В дозаторах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности): вход в настройки защищен административным паролем.
СПХ1-2S2R СПХ1-1И1Ь

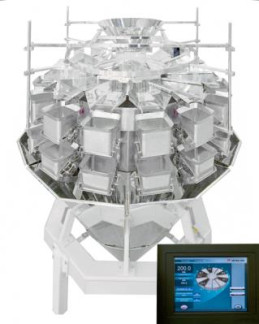

Рисунок 1 - Общий вид дозаторов
Дозаторы имеют обозначение:
СП Xi - X2 X3 X4 X5- Хб X7/X8 - X9 X10 СП - обозначение типа дозаторов;
X1 - количество весовых модулей, шт. (от 8 до 24);
X2 - тип привода корзин:
1 - пневматический;
2 - механический;
X3 - тип устройства подачи продукта:
H - ручное распределение;
L - ленточные транспортеры;
V - вибротранспортеры;
S - шнековые питатели;
0 - отсутствует;
X4 - количество рядов корзин (накопительных и весовых):
1 - один (только весовая);
2 - два (одна накопительная и одна весовая);
3 - три (одна накопительная, одна весовая, одна запоминающая);
X5 - расположение корзин:
L - в линию;
R - по окружности;
X6 - тип центрального распределителя продукта:
V - вибрационный;
R - поворотный
S - для сахара и крупы;
O - отсутствует X7 - тип корзин:
0 - без корзин;
1 - одностворчатые;
2 - двустворчатые;
3- поворотные;
X8 - объем корзин:
03 - 0,3л;
10 - 1,0л;
13 - 1,3л;
20 - 2,0л;
25 - 2,5л;
30 - 3,0л;
50 - 5,0л;
70 - 7,0л;
X9 - исполнение дозатора:
N - исполнениеIP65;
P - исполнениеIP54;
X10 - рабочая поверхность:
1 - гладкая;
2 - рифленая.
Пример обозначения дозатора СП с 10 весовыми модулями, с механическими одностворчатыми корзинами, расположенными в 2 ряда по окружности, объемом 1,3 л, вибрационными распределяющими питателями, поворотным распределением продукта; исполнение из нержавеющей гладкой стали: СП 10-2V2R-R1/13-P1.
Маркировка дозаторов производится на шильдиках, закрепленных на корпусе дозатора, на которых нанесено:
- товарный знак и наименование предприятия-изготовителя, его адрес;
- обозначение дозатора;
- обозначение технических условий;
- класс точности по ГОСТ 8.-610-2012;
- номер изделия по системе нумерации предприятия-изготовителя;
- год выпуска;
- параметры питающей сети.
Пломбирование дозаторов не предусмотрено.
Знак поверки наносится в паспорт или в свидетельство о поверке.
В дозаторах используется встроенное программное обеспечение (далее - ПО), которое привязано к электрической схеме. Программное обеспечение дозаторов СП предназначено для управления функциональными частями дозатора, обработки сигналов датчиков, расчета комбинаций с целью получения заданной массы дозы и отображения результата измерения массы на мониторе пульта управления. Для каждой модификации дозаторов СП применяется соответствующая версия ПО. Идентификация ПО производится автоматически при включении дозатора. При несовпадении контрольной суммы установленного ПО с цифровым идентификатором версии ПО, исполнение программы прекращается с выдачей соответствующего сообщения на мониторе пульта управления дозатора.
Идентификационные данные ПО приведены в таблицах 1 - 2.
Таблица 1
| Идентификационные данные (признаки) | Обозначение модификации дозатора | ||
| СПХ1 -1H2L | СПХ1 -1V1L | СПХ1 - 1V1R | |
| Идентификационное наименование ПО | Multicab.exe | ||
| Номер версии (идентификационный номер) ПО | 1.4.00 | 2.4.00 | 3.4.00 |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | -* | ||
| * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||
| Идентификационные данные (признаки) | Обозначение модификации дозатора | |||
| СПХ1 -1V2R | СПХ1 -2H1L | СПХ1 -2V2R | X S СП 2S | |
| Идентификационное наименование ПО | Multicab.exe | |||
| Номер версии (идентификационный номер) ПО | 5.4.00 | 6.4.00 | 7.4.00 | 7.4.00 |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | -* | |||
| * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||||
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний. Доступ к настроечным функциям ПО дозаторов СП защищен системой индивидуальных паролей пользователей. Любые изменения в настроечных данных ПО протоколируются с указанием времени и даты внесения изменений, а также данных лица, внесшего соответствующее изменение.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение класса точности по ГОСТ 8. -610-2012 | Ref (0,5) Ref (1) |
| Диапазон регуляции устройств установления на нуль, не более | 4% от Max |
| Диапазон регуляции устройства начального установления на нуль, не более | 20% от Max |
| Максимальный диапазон устройства выборки массы тары | от 0 до Max |
Таблица 4 - Метрологические характеристики
| Наибольший предел (Max)^ | Наименьший предел (Min), кг | Номинальная минимальная доза (Min), кг | Цена деления шкалы (d), кг | Среднее число нагрузок на дозу |
| 1,5 | 0,1 | 0,1 | 0,0001 | 3 |
| 5 | 0,1 | 0,150 | 0,001 | 3 |
Таблица 5 - Метрологические характеристики
| Значение массы дозы (F), г | Максимально допу каждой дозы от сре класса X(0,5' | стимое отклонение днего значения для >/X(1) (MPD) | Максимально допускаемая погрешность заданного значения массы дозы (MPSE) при первичной и периодической поверке и эксплуатации |
| При первичной и периодической поверке | При эксплуатации | ||
| 100<F<200 200<F<300 300<F<500 500<F<1000 1000<F<1500 | 1,8% / 3,6% 3,6г / 7,2г 1,2% / 2,4% 6г / 12г 0,6% / 1,2 % | 2,25% / 4,5% 4,5г / 9г 1,5% / 3% 7,5г / 15г 0,75% / 1,5% | 0,281% / 1,125% 0,563г / 2,25г 0,188% / 0,75% 1,875г / 3,75г 0,1875% / 0,375% |
| 100<F<200 | 1,8% / 3,6% | 2,25% / 4,5% | 0,281% / 1,125% |
| 200<F<300 | 3,6г / 7,2г | 4,5г / 9г | 0,563г / 2,25г |
| 300<F<500 | 1,2% / 2,4% | 1,5% / 3% | 0,188% / 0,75% |
| 500<F<1000 | 6г / 12г | 7,5г / 15г | 1,875г / 3,75г |
| 1000<F<5000 | 0,6% / 1,2 % | 0,75% / 1,5% | 0,1875% / 0,375% |
Таблица 6 - Основные технические характеристики
| Наименование | Значение |
| 1 | 2 |
| Номинальное напряжение питающей сети, В | 220/380±10% |
| Номинальная частота тока, Гц | 50±1 |
| Потребляемая мощность, кВт, не более: для дозаторов с числом весоизмерительных датчиков, шт: | |
| 8 | 1,2 |
| 10 | 1,5 |
| 12 | 1,8 |
| 14 | 2,1 |
| 16 | 2,4 |
| 20 | 3 |
| 24 | 3,6 |
| Давление сжатого воздуха, Атм. | 5-6 |
| Расход сжатого воздуха, не более, Нл/мин | 300 |
| Габаритные размеры (Д*Ш*В), мм для дозаторов типа: | |
| СП Х1 - 1 - X2 X3 X4 X5- X6 X7/X8 - X9 X10 | 1600х1600х1500 |
| СП Х1 - 2 - X2 X3 X4 X5- X6 X7/X8 - X9 X10 | 1600х1600х1500 |
| СП Х1 - 1V1 - X5- X6 X7/X8 - X9 X10 | 1900х1900х1500 |
| СП Х1 - 2S - X4 X5- X6 X7/X8 - X9 X10 | 1400х1400х1900 |
| Масса, не более, кг для дозаторов типа: | |
| СП Х1 - 1 - X2 X3 X4 X5- X6 X7/X8 - X9 X10 | 300 |
| СП Х1 - 2 - X2 X3 X4 X5- X6 X7/X8 - X9 X10 | 350 |
| СП Х1 - 1V1 - X5- X6 X7/X8 - X9 X10 | 700 |
| СП Х1 - 2S - X4 X5- X6 X7/X8 - X9 X10 | 800 |
| Условия эксплуатации дозаторов: | |
| - диапазон температур, °С | от +10 до +35 |
| - относительная влажность воздуха при 20С, % не более | 60 |
наносится способом наклейки на табличку, закрепленную на основании дозатора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор | исполнение модификации по заказу | 1 шт. |
| Руководство по эксплуатации | 29.24-001-39916809-2021 | 1 экз. |
приведены в документе 29.24-001-39916809-2021 РЭ «Дозаторы автоматические весовые комбинационные дискретного действия СП. Руководство по эксплуатации, раздел 2 «Использование по назначению»
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний
ТУ 28.93.17-051-39916809-2020 Дозаторы автоматические весовые комбинационные дискретного действия модели СП. Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
