| Номер в госреестре | 82454-21 |
| Наименование СИ | Сита лабораторные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Инфратест" (ООО "Инфратест"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сита лабораторные (далее - сита) предназначены для проверки размеров при просеивании сухих и мокрых дисперсных продуктов.
Принцип действия сит основан на воспроизведении заданных геометрических размеров ячеек квадратной формы.
Сито представляет собой неразборную конструкцию. Конструктивно сито состоит из просеивающего элемента, обечайки и распорного кольца. Просеивающие элементы крепятся в обечайке круглой формы из нержавеющей стали с помощью распорного кольца.
В зависимости от типа просеивающего элемента сита могут быть выполнены в двух модификациях: сита лабораторные из перфорированной металлической пластины (ПМП) и сита лабораторные из металлической проволочной сетки (МПС).
Нанесение знака поверки на сито не предусмотрено.

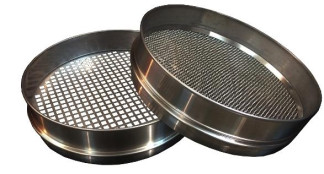

Образец маркировочной таблички с местом нанесения серийного номера и общий вид сит представлены на рисунках 1 и 2.
отсутствует
Метрологические характеристики и технические характеристики
Таблица 1 - Метрологические характеристики сит лабораторных ПМП
в миллиметрах
| Номинальные размеры | Шаг | |||
| Основной ряд | Предельные | предпочтительный, | допустимый | |
| размеров | отклонения | P nom | максимальный, | минимальный, |
| квадратных отверстий | размера ячейки (по осям) | P max | P min | |
| 180x180 | 2 | - | - | - |
| 125x125 | 1 | 160 | 184 | 143 |
| 90x90 | 0,8 | 112 | 129 | 101 |
| 63x63 | 0,6 | 80 | 92 | 72 |
| 45x45 | 0,5 | 56 | 64,5 | 50,5 |
| 31,5x31,5 | 0,4 | 40 | 46 | 36 |
| 22,4x22,4 | 0,3 | 28 | 32,2 | 25,5 |
| 16x16 | 0,27 | 20 | 23 | 18 |
| 14x14 | 0,26 | 18 | 20,7 | 16 |
| 11,2x11,2 | 0,23 | 14 | 16,1 | 12,6 |
| 10x10 | 0,21 | 12,6 | 14,5 | 13,1 |
| 8x8 | 0,19 | 10,4 | 12 | 9,2 |
| 5,6x5,6 | 0,15 | 7,7 | 8,9 | 6,6 |
| 5x5 | 0,14 | 6,9 | 7,9 | 5,9 |
Нормальные условия применения:
- температура окружающей среды от +15 °С до +25 °С
- относительная влажность не более 80 %_
Примечание - Сита лабораторные ПМП с размером ячеек 180*180 и 125*125 изготавливаются только в исполнении с диаметром обечайки 300 мм
Таблица 2 - Метрологические характеристики сит лабораторных МПС
| Номинальн ое значение размера ячейки | Допустимое отклонение | Пределы допускаемого среднего квадратическ ого отклонения (СКО) результатов измерений размера ячейки,б0 | Диаметр проволоки | |||
| максимальн ого размера одной ячейки, +X | средне го размер а ячеек, ±Y | Предпочтитель ный размер | Допустимый диапазон | |||
| максимальн ый | минимальн ый | |||||
| в миллиметрах | ||||||
| 8,0 | 0,60 | 0,25 | 0,26 | 2,0 | 2,3 | 1,7 |
| 5,6 | 0,47 | 0,18 | 0,20 | 1,6 | 1,9 | 1,3 |
| 4 | 0,37 | 0,13 | 0,16 | 1,4 | 1,7 | 1,2 |
| 2,8 | 0,29 | 0,09 | 0,12 | 1,12 | 1,3 | 0,95 |
| 2 | 0,23 | 0,07 | 0,09 | 0,9 | 1,04 | 0,77 |
| 1,6 | 0,19 | 0,05 | 0,08 | 0,8 | 0,92 | 0,68 |
| 1 | 0,14 | 0,03 | 0,06 | 0,56 | 0,64 | 0,48 |
| в микрометрах | ||||||
| 500 | 89 | 18 | 34 | 315 | 360 | 270 |
| 250 | 58 | 9,9 | 22 | 160 | 190 | 130 |
| 125 | 38 | 5,8 | 14 | 90 | 104 | 77 |
| 63 | 26 | 3,7 | 9 | 45 | 52 | 38 |
| Нормальные условия применения: - температура окружающей среды от +15 °С до +25 °С - относительная влажность не более 80 % | ||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр обечайки, мм | 200, 300 |
| Высота обечайки над просеивающим элементом, мм | 50, 75, 100 |
| Материал обечайки | нержавеющая сталь |
| Материал сеток | нержавеющая сталь/бронза/латунь |
| Материал перфорированной пластины | нержавеющая сталь |
| Габаритные размеры, мм, не более: - диаметр - общая высота обечайки при высоте обечайки над просеивающим элементом 50 мм 75 мм 100 мм | 210; 310 80 105 130 |
| Масса, кг, не более | 3,2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность при +25 °С, не | |
| более | 80 |
нанесение знака утверждения типа на сита лабораторные не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сито лабораторное | ПМП или МПС | 1 шт. |
| Упаковка | - | 1шт. |
| Паспорт | 26.51.33-001-53727245-2020 ПС | 1экз. |
приведены в разделе 5 «Порядок работы» паспорта 26.51.33-001-53727245-2020 ПС.
ТУ 26.51.33-001-53727245-2020 Сита лабораторные. Технические условия
