Уровнемеры радиоволновые "СЕНС УР1", 82464-21

Уровнемеры радиоволновые «СЕНС УР1» (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидких, вязких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках) и преобразования измеренного значения уровня в цифровой кодированный сигнал.
Карточка СИ
Номер в госреестре 82464-21
Наименование СИ Уровнемеры радиоволновые
Обозначение типа СИ "СЕНС УР1"
Изготовитель Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская обл., г. Заречный
Год регистрации 2021
Срок свидетельства 04.08.2026
МПИ (интервал между поверками) 1 год - для уровнемеров с пределами допускаемой основной абсолютной погрешности измерений уровня (границы раздела сред) ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой основной абсолютной погрешности измерений уровня (границы раздела сред) свыше
Описание типа скачать
Методика поверки скачать

Назначение

Уровнемеры радиоволновые «СЕНС УР1» (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидких, вязких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках) и преобразования измеренного значения уровня в цифровой кодированный сигнал.

Описание

По принципу работы уровнемер является радиоволновым частотным дальномером с непрерывной частотной модуляцией излучаемой частоты. Измерение уровня осуществляется следующим образом. Уровнемер формирует измерительный луч и непрерывно излучает частотно-модулированный высокочастотный сигнал в направлении поверхности контролируемой среды и принимает отраженный от неё сигнал в пределах измерительного луча. Информационным параметром для определения дальности (расстояния) является время задержки принятого сигнала, отраженного от поверхности контролируемой среды, относительно излученного. Далее в уровнемере производится вычисление уровня контролируемой среды через измеренное расстояние.

Уровнемер состоит из корпуса и антенно-волноводной системы (далее по тексту -АВС), смонтированной на устройстве крепления. Внутри корпуса установлен блок электронный.

Варианты исполнения уровнемера отличаются:

-    конструкцией корпуса (материалом, количеством и конструкцией кабельных вводов);

-    конструкцией АВС;

-    типом устройства крепления в резервуаре;

-    наличием или отсутствием взрывозащиты.

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

СЕНС УР1-B-C-D-E-F-G-H-I, где: В - код, определяющий материал корпуса;

С - код, определяющий количество и тип кабельных вводов;

D - код, определяющий вариант исполнения кабельного ввода;

Е - код, определяющий тип устройства крепления;

F - код, определяющий тип антенны (вариант исполнения АВС);

G - код, определяющий длину волноводного удлинителя;

H - код, определяющий исполнение уровнемера;

I - код, определяющий пределы основной допускаемой погрешности.

Примечание - Коды вариантов исполнения по умолчанию не указываются.

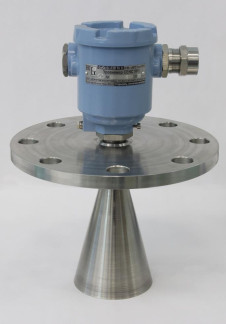

Общий вид уровнемера показан на рисунке 1.

В зависимости от варианта исполнения уровнемера конструкция корпуса, АВС, устройства крепления может отличаться от представленной на рисунке 1.

Сокращённое условное обозначение и заводской номер уровнемера наносятся на информационную табличку, размещенную на корпусе уровнемера.

Рисунок 1 - Общий вид уровнемера

Пломбирование уровнемеров не предусмотрено.

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже AD04

Цифровой идентификатор ПО

-

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Максимальное измеряемое уровнемером расстояние, м*

20

Пределы допускаемой основной погрешности измерений уровня А, мм**

±2, ±3, ±4

Вариация показаний уровня контролируемой (измеряемой) среды

< А

Пределы допускаемой дополнительной температурной погрешности измерений уровня на каждые 10 °С изменения температуры окружающего воздуха

Д + — “2

* - минимальное измеряемое расстояние в зависимости от антенно-волноводной системы и длины волноводного удлинителя уровнемера может быть в пределах от 0,4 до 1,4 м.

** - по заказу.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон температур окружающей среды, °С

от -40 до +70

Диапазон температур контролируемой (измеряемой) среды *, °С

от -50 до +190

Напряжение питания постоянного тока, В

от 8 до 36

Потребляемая мощность, Вт, не более

2,5

Исполнение по устойчивости к механическим воздействиям по ГОСТ 30631-99

М6

Масса уровнемера, кг, не более

17

Степень защиты от проникновения пыли, посторонних тел и воды

IP66

Средняя наработка на отказ, ч, не менее

100000

Маркировка взрывозащиты **

Ga/Gb Ex d IIB T4 X

* - конкретное значение определяется заказом.

** - для взрывозащищенного варианта исполнения.

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплектность приведена в таблице 4.

Таблица 4 - Комплектность уровнемера

Наименование

Обозначение

Количество

Уровнемер радиоволновой «СЕНС УР1»

СЕНС.407629.004

1 шт.

Комплект монтажных частей

-

1 компл.

Паспорт

СЕНС.407629.004ПС

1 экз.

Руководство по эксплуатации

СЕНС.407629.004РЭ

1 экз.*

Методика поверки

МП 208-009-2021

* - на партию уровнемеров, поставляемую в один адрес, и дополнительно - по требованию заказчика.

Сведения о методах измерений

приведены в разделах «Описание и работа» и «Использование по назначению» руководства по эксплуатации уровнемера.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

СЕНС.407629.004ТУ Уровнемеры радиоволновые «СЕНС УР». Технические условия.

Зарегистрировано поверок 46
Поверителей 3
Актуальность данных 06.12.2024
82464-21
Номер в ГРСИ РФ:
82464-21
Производитель / заявитель:
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская обл., г. Заречный
Год регистрации:
2021
Cрок действия реестра:
04.08.2026
