| Номер в госреестре | 82465-21 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | RTD Pt100 |
| Изготовитель | "Termotech S.r.l.", Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 28.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления RTD Pt100 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры.
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры окружающей среды.
ТС выпускаются в следующих модификациях STC1160, STC1126, STC1336, отличающихся метрологическими характеристиками и конструкцией исполнения. Термопреобразователи могут иметь обычную жесткую конструкцию или гибкую конструкцию -представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией, внутри которой расположен чувствительный элемент и внутренние выводы. ТС состоит из ЧЭ с выводами для крепления соединительных проводов образующих единую конструкцию и имеет известную зависимость электрического сопротивления от температуры. ЧЭ распространяется по всей поверхности для измерения средней температуры. Модификации ТС приведены в таблице 1.
Термопреобразователи выпускаются с 4-х и 8-ми проводной схемой подключения. 8-ми проводное подключение транслирует двойной сигнал обнаружения температуры к 2 модулям 4 -20 мА, затем к 2 отдельным считывателям.
Таблица 1 - Модификации ТС
| Наименование характеристики | Значение | |||||
| Модификация | STC1160 | STC1126 | STC1336 | |||
| Конструкция | Гибкая | Гибкая | Жесткая | Гибкая | Жесткая | |
| Допуск по ГОСТ 6651-2009 | A | AA | AA | AA | AA от 0 до +150°C A от -30 до 0 и св. 150 до +260°C | AA |
| Т емпературный диапазон, °С | от -50 до +150 | от -50 до +150 | от -50 до +150 | от -50 до +150 | от -30 до +260 | от -50 до +200 |
| Длина кабеля, м | 5 | 5 | 7 | 4 | 6 | 4 |
| Количество проводов | 4 | 4 | 4 | 4 | 4 | 4 |
| Тип кабеля | Проводники 24 AWG Cu / Ag FEP и FDA+ USP класс VI одобренная силиконовая изоляция | Проводники 24 AWG Cu/Ag Изоляция PFA, Cu/Ag и PFA | ||||

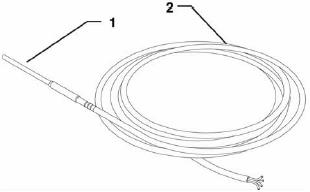

Опломбирование ТС изготовителем не предусмотрено. Общий вид ТС приведен на рисунке 1.
1. Чувствительный элемент
2. Монтажная часть
Знак поверки наносится на свидетельство о поверке и (или) в паспорт ТС. Термопреобразователи имеют заводской номер, обеспечивающий идентификацию, номер наносится на идентификационную табличку. Пломбирование ТС от несанкционированного доступа не предусмотрено.
Отсутствует
Метрологические и технические характеристики термопреобразователей приведены в таблице 1
| Таблица 1 - Основные метрологические характеристики те | рмопреобразователей |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от - 50 до + 260 |
| Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651 -2009 | Pt100 |
| Температурный коэффициент ТС a, °C-1 | 0,00385 |
| Класс допуска ТС по ГОСТ 6651-2009 | АА, А |
| Пределы допускаемого отклонения сопротивления ТС в температурном эквиваленте (допуск) по ГОСТ 66512009: - для АА; - для А. | ±(0,1+0,0017|t|) ±(0,15+0,002|t|) |
Таблица 2 - Основные технические характеристики термопреобразователей
| Наименование характеристики | Значение |
| Время термической реакции ТС, с, не более | 15 |
| Электрическое сопротивление изоляции при температуре от +15 до +35 оС и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее | 100 |
| Максимальный измерительный ток, мА | 10 |
| Количество ЧЭ, шт. | 1 |
| Рабочие условия эксплуатации термопреобразователей: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (без конденсации), % | от -50 до + 260 от 20 до 95 |
| Габаритные размеры, мм: Длина монтажной части | от 4000 до 10000 |
| Диаметр монтажной части | от 4 до 4,5 |
| Масса, не более, кг | 0,2 |
| Срок эксплуатации лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 87600 |
наносится на титульный лист РЭ типографским способом.
Комплектность термопреобразователей приведена в таблице 3.
Таблица 3 - Комплект поставки термопреобразователей сопротивления RTD Pt100
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления RTD Pt100* | - | 1 шт. |
| Руководство по эксплуатации | RTD-Pt100.001^ | 1 экз. |
| Примечание - * модификация в зависимости от заказа | ||
Сведения о методиках (методах) измерений приведены в документе RTD-Pt100.001.РЭ, раздел 2.2
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация компании-изготовителя фирмы «Termotech S.r.l.», Италия
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
