| Номер в госреестре | 82466-21 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | RTU-327L |
| Изготовитель | Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ"), Липецкая обл., село Казинка |
| Год регистрации | 2021 |
| Срок свидетельства | 28.07.2026 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных RTU-327L (далее - УСПД) предназначены для измерений значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), синхронизации времени счетчиков электрической энергии, имеющих встроенные часы, сбора данных о количестве потреблённой и отпущенной электроэнергии и мощности от счётчиков электроэнергии с цифровыми интерфейсами (далее - счетчики) и построения на их основе автоматизированных информационно-измерительных систем коммерческого учёта электроэнергии (далее - АИИС КУЭ).
Принцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков, сохранении полученной информации и выдачи накопленной информации по запросу.
Конструктивно УСПД являются функционально и конструктивно законченными изделиями на базе промышленных PC-совместимых компьютеров, содержащих в себе процессор, оперативную память, долговременную память, энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления.
УСПД выпускаются в двух модификациях: RTU-327L и RTU-327LV, отличающихся типом устройства хранения информации. УСПД имеют фиксированные количество и типы интерфейсов.
УСПД позволяют объединять счетчики по местам их расположения в объекты контроля с использованием цифровых интерфейсов типа Ethernet, RS-485, RS-232 и как необязательные элементы могут использоваться связные и интерфейсные компоненты (каналообразующая аппаратура), увеличивающие дальность и помехозащищенность передачи данных в каналах, а также обеспечивающие преобразование интерфейсов.
Для автоматической коррекции измерений текущего времени имеется возможность подключения GLONAS S/GPS-приемника.
УСПД выполняет следующие функции:
- сбор данных о количестве потреблённой (отпущенной) электроэнергии и мощности, а также диагностической информации от счётчиков;
- обеспечение информационного обмена с другими УСПД разных типов и системами АИИС КУЭ разных типов;
- накопление собранной информации в едином защищенном информационном хранилище
- в базе данных;
- обеспечение пользователям, другим УСПД и системам авторизованного доступа к накопленной информации в рамках единого протокола информационного обмена с использованием проприетарного протокола;
- автоматическая передача информации по цифровым каналам данных во внешние системы АИИС КУЭ по утвержденным протоколам и регламентам;
- передача данных мгновенных значений и событий в системы телемеханики с использованием стандартных протоколов (ГОСТ Р МЭК 60870-5-104-2004, OPC-сервер);
- синхронизации внутренних встроенных часов опрашиваемых счётчиков, УСПД и серверов.
Заводские номера наносятся на шильдик УСПД типографским методом.
Знак поверки наносится на свидетельство о поверке и(или) корпус УСПД в соответствии с действующим законодательством.

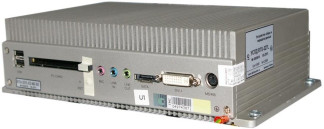

Общий вид УСПД, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа представлены на рисунках 1 -3.
Функционирование УСПД осуществляется под управлением специализированного программного обеспечения (далее - ПО) «АльфаЦЕНТР RTU-327».
Для защиты измерительных данных и параметров УСПД от несанкционированных изменений предусмотрена механическая и программная защита.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО__
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ac_metrology |
| Номер версии (идентификационный номер программного обеспечения) | 12.01 |
| Цифровой идентификатор ПО | 3e736b7f380863f44 cc8e6f7bd211c54 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации текущего времени УСПД с национальной шкалой времени UTC(SU), мс | ±10 |
| Пределы допускаемой абсолютной погрешности хода внутренних часов при внешней синхронизации за сутки, с | ±2 |
| Пределы допускаемой абсолютной погрешности хода внутренних часов без внешней синхронизации за сутки, с | ±4 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | от +9,6 до +28,8 |
| Потребляемая мощность, Вт, не более | 45 |
| Габаритные размеры, мм, не более: | |
| - высота | 62 |
| - ширина | 253 |
| - длина | 150 |
| Масса, кг, не более | 3 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +60 |
| - атмосферное давление, кПа | от 60 до 106,7 |
| - относительная влажность окружающего воздуха при +40 °С, | |
| %, | 95 |
| не более |
наносится на титульных листах эксплуатационной документации и на шильдике корпуса УСПД методом офсетной печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство сбора и передачи данных | RTU-327L | 1 шт. |
| Руководство по эксплуатации | ССТ.466215.006 РЭ | 1 экз.1) |
| Программное обеспечение «АльфаЦЕНТР-RTU-327» | - | 1 экз.1) |
| Программное обеспечение «АльфаЦЕНТР-RTU-327» Руководство пользователя | - | 1 экз.1) |
| Электронный USB-Ключ | Sentinel HL PRO DL KRRQM ЛльфаЦЕНТР | 1 шт. |
| Формуляр | ССТ.466215.006 ФО | 1 экз. |
| Методика поверки | МП-245/01-2021 | 1 экз. |
| 1) - Поставляется в электронном виде | ||
ССТ.466215.006 РЭ. Устройства сбора и передачи данных RTU-327L. Руководство по эксплуатации. Раздел 2.
ТУ 26.20.30-006-42107002-2020. Устройства сбора и передачи данных RTU-327L. Технические условия.
| Зарегистрировано поверок | 14 |
| Поверителей | 5 |
| Актуальность данных | 06.12.2024 |
