| Номер в госреестре | 82467-21 |
| Наименование СИ | Счетчики электрической энергии трехфазные |
| Обозначение типа СИ | Альфа А1700 |
| Изготовитель | Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ"), Липецкая обл., село Казинка |
| Год регистрации | 2021 |
| Срок свидетельства | 28.07.2026 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные Альфа А1700 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, и мощности в цепях переменного тока в однотарифном и многотарифном режимах.
Принцип действия счетчиков основан на обработке и вычислении входных сигналов тока и напряжения микропроцессорной схемой основной платы счетчика. Результаты измерений, параметры конфигурации, статусная и иная информация хранится в энергонезависимой памяти и может отображаться на двухстрочном жидкокристаллическом индикаторе.
Счетчики состоят из верхней и нижней сопрягаемых по периметру частей, зажимной платы, съемной крышки зажимов и откидывающегося прозрачного окна, под которым находятся:
- жидкокристаллический индикатор (далее - ЖКИ);
- два светодиода LED для контроля потока активной и реактивной энергий;
- элементы оптического порта;
- щиток с указанием модификации счетчика, заводского номера, номиналов тока и напряжения и другой информации;
- кнопки управления «ALT» и «RESET».
Доступ к кнопке «RESET» (сброс максимальной мощности) блокируется установкой на крышку счетчика пломбы энергоснабжающей организации.
Счетчики выпускаются в двух модификациях: AVxx-T(TA)L для измерений активной энергии и мощности в одном (Т) или двух (ТА) направлениях и AVxx-R(RA)L для измерений активной и реактивной энергии и мощности в одном (R) или двух (RA) направлениях в многотарифном режиме.
Для построения систем автоматизированных информационно-измерительных коммерческого учета электроэнергии (АИИС КУЭ) на базе счетчиков могут использоваться цифровые интерфейсы RS232 или RS485, а также импульсные выходы и входы.
Заводской номер наносится на корпус счетчиков типографским методом.
Знак поверки наносится в виде пломбы на корпус счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.
Общий вид счетчика, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа представлены на рисунке 1 .
Структура условного обозначения счётчиков:
AV 10 - RAL - P24U BS N - 4 AV - Альфа А1700 -==г" Т Г“ "Т" Т _ _
Класс точности: -
05 - класс точности 0,5 S 10 - класс точности 1
Измерение энергии и наличие функций: -
R(T) - измерение активной и реактивной энергии и мощности в многотарифном режиме в одном направлении (измерение только активной потребленной энергии и мощности в многотарифном режиме)
А - измерение в двух направлениях L - наличие графика нагрузки
Телеметрические выходы: -
Р24(Р14) - наличие двух групп по четыре полупроводниковых реле на две системы учета (наличие одной группы с четырьмя полупроводниковыми реле)
U - наличие четырех телеметрических входов для учета потребления от других датчиков
Цифровые интерфейсы: -
B - наличие интерфейса RS-485 S - наличие интерфейса RS-232
Реле и модемы: -
N - наличие возможности управления нагрузкой по одному из каналов группы реле Р14 и Р24 GS - GSM модем GP - GPRS модем
Число элементов (тип линии): -
3 - двухэлементный счетчик (трехпроводная линия)
4 - трехэлементный счетчик (четырехпроводная линия)
При отсутствии в счетчике дополнительных функций, обозначаемых дополнительных функций, обозначаемых символами «A», «L», «U», «B», «S», «N», «GS», «GP», эти символы в обозначении модификации отсутствуют.
В счетчике возможно использование одного телеметрического модуля «Р24» или «U» и одного интерфейсного модуля «B» или «S».
Для применения в счетчике модема «GS» или «GP» необходимо наличие интерфейсного модуля «B» или «S».

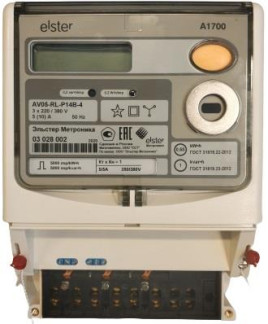

Рисунок 1 - Общий вид счетчика
В счетчиках все измерения и вычисления выполняет цифровой сигнальный процессор, в который, в процессе изготовления счетчика, загружается внутреннее программное обеспечение (далее - ПО) «Vision», которое аппаратно защищено от записи, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Номер версии (идентификационный номер программного обеспечения) возможно прочитать из счетчика с помощью штатного программного конфигуратора AlphaPlus 100 «Аппаратная конфигурация».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vision |
| Номер версии (идентификационный номер ПО) | не ниже 012.40 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности - по активной энергии ГОСТ 31819.22-2012 ГОСТ 31819.21-2012 - по реактивной энергии ГОСТ 31819.23-2012 | S 2 о" ^ |
| Номинальные значения напряжения (ином), В | 3x57,7/100; 3x127/220; 3x63/110; 3x220/380; 3x230/400; 3x100; 3x110; 3x220; 3x230 |
| Рабочий диапазон напряжений, В | от 0,8-Ином до 1,2-Ином |
| Номинальный (1ном) (максимальный) ток, А | 1 (2); 5 (10) |
| Номинальная частота сети, Гц | от 47,5 до 52,5 1) |
| Постоянная счетчика по импульсному выходу, имп./(кВтч) [имп./(кварч)] | от 1000 до 100000 2) |
| Стартовый ток (чувствительность) при коэффициенте мощности равном 1, А - класс точности 0,5S - класс точности 1 - класс точности 2 | 0,001 1ном 0,002 1ном 0,003 1ном |
| Пределы основной абсолютной погрешности хода внутренних часов за сутки, с, не более | ±0,5 |
| 1) - от 57 до 63 Гц в зависимости от заказа; 2) - задается при программировании счетчика с шагом 1000 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность на фазу по цепям напряжения, Вт (ВА), не более | 2 (4) |
| Потребляемая мощность на фазу по цепям тока, Вт (В А), не более | 0,12 (0,2) |
| Длительность входных импульсов (минимальная), мс | 20 |
| Длительность выходных импульсов, мс | 120 1) |
| Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с | от 1200 до 9600 |
| Глубина хранения данных графиков нагрузки для одного канала с интервалом 30 минут, сутки, не менее | 448 |
| Количество тарифных зон | до 32 |
| Количество сезонов | до 12 |
| Наименование характеристики | Значение |
| Разрядность ЖКИ - дробная часть (количество знаков после запятой) программируется | 8 разрядов |
| Сохранение данных в памяти, лет 2) | 30 |
| Габаритные размеры, мм, не более - высота - ширина - глубина | 279 174 81 |
| Масса, кг, не более | 1,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (неконденсирующаяся), %, - атмосферное давление, кПа (мм рт. ст.) | от -40 до + 65 3) от 0 до 95 от 60 до 106,7 (от 460 до 800) |
| Степень защиты ГОСТ 14254-2015 | I P 4) |
| Срок службы, лет, не менее | 30 |
| Средняя наработка до отказа, ч, не менее | 220000 |
| 1) - возможно другое значение по заказу, 2) - при отсутствии питания, 3) - для ЖКИ от -25 до + 65 °С, 4) - счетчики предназначены для установки внутри помещений | |
наносится на титульных листах эксплуатационной документации и корпуса счетчиков методом офсетной печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный | Альфа А1700 | 1 шт. |
| Руководство по эксплуатации | ССТ.411152.007 РЭ | 1 экз.1) |
| Паспорт | ССТ.411152.007 ПС | 1 экз. |
| Методика поверки | МП-266/03-2021 | 1 экз. |
| 1) - Поставляется в электронном виде | ||
приведены в разделе 1.5 «Устройство и работа основных элементов» руководства по эксплуатации ССТ.411152.007 РЭ.
ТУ 26.51.63-007-42107002-2020. Счетчики электрической энергии трехфазные Альфа А1700. Технические условия.
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
